调用服务面积命令，可以在进行市政污水水力计算前，给出每一个井的服务面积、人口密度以及污水定额等参数。如图7-21所示为服务面积命令的操作结果。服务面积命令的执行方式有：

命令行：输入FWMJ命令按回车键。

菜单栏：单击“室外计算”→“服务面积”命令。

下面以图7-21所示的服务面积结果为例，介绍调用服务面积命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.3.1服务面积.dwg”素材文件，结果如图7-22所示。

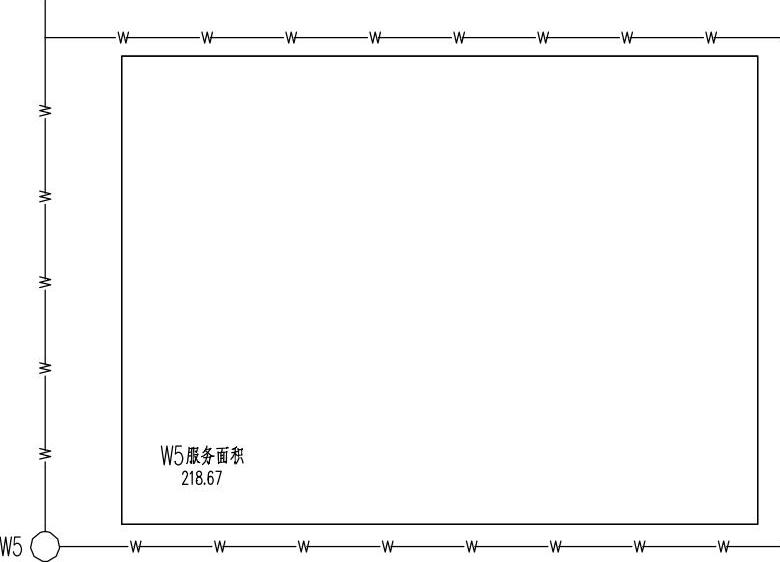

图7-21 服务面积

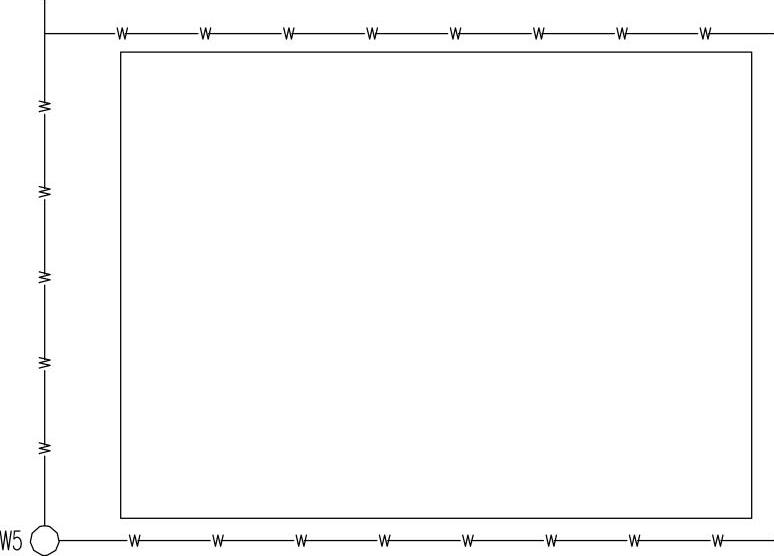

图7-22 打开素材

02 输入FWMJ命令按回车键，命令行提示如下：

命令:FWMJ

请选择污水井:<退出>找到1个 //选择污水井，按下回车键，系统弹出如图7-23所示的【市政污水计算参数】对话框。

03 单击“用地面积”后面的按钮，命令行提示如下：

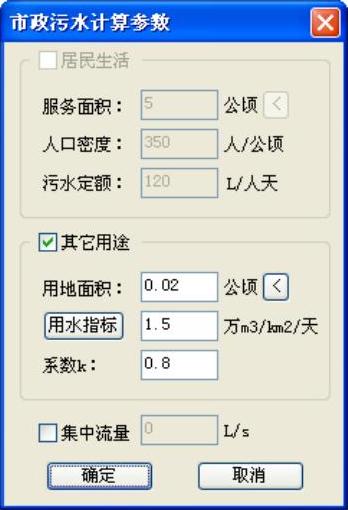

图7-23 【市政污水计算参数】对话框

请勾绘封闭汇流面积:或[点取图中曲线(P)/点取参考点(R)]<退出>: //勾画汇流面积，按下回车键返回【市政污水计算参数】对话框。

04 单击“确定”按钮关闭对话框，即可完成服务面积命令的操作，结果如图7-21所示。

在【市政污水计算参数】对话框中取消勾选“其他用途”选项，勾选“居民生活”选项；输入计算居民生活污水平均日流量的参数，或根据实际情况定义集中流量数值，可完成各井的流量分配。
