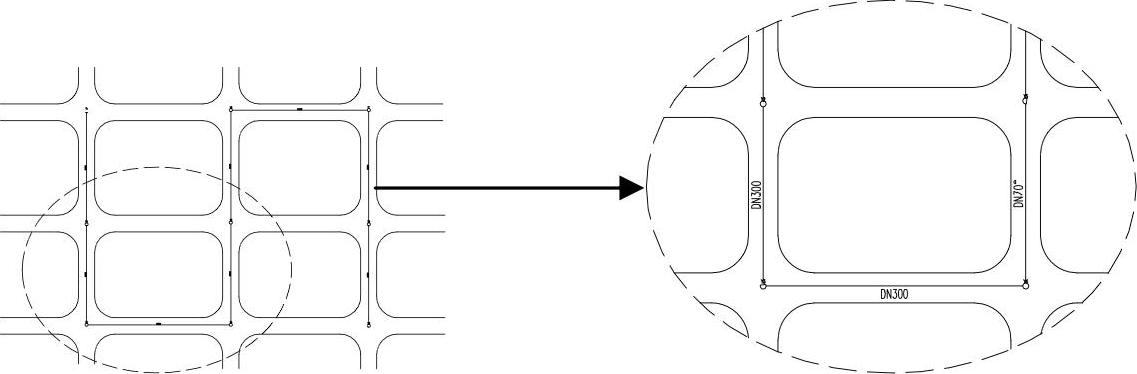

调用雨水水力命令，可以计算室外的雨水水力。如图7-8所示为雨水水力计算命令的操作结果。雨水水力命令的执行方式有：
命令行：输入YSSL命令按回车键。
菜单栏：单击“室外计算”→“雨水水力”命令。
图7-8 雨水水力
下面以图7-8所示的雨水水力结果为例，介绍调用雨水水力命令的方法。

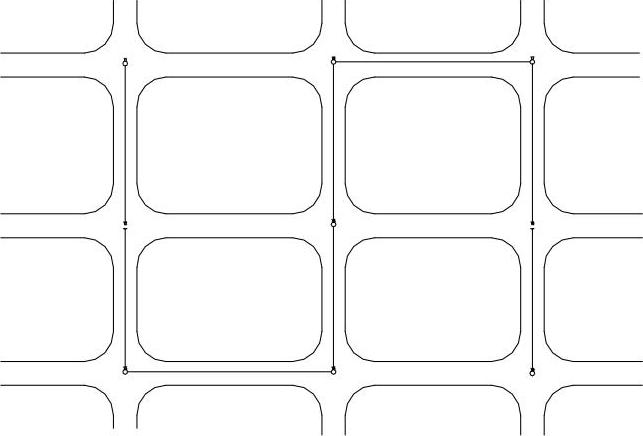

01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.1.4雨水水力.dwg”素材文件，结果如图7-9所示。
02 输入YSSL命令按回车键，命令行提示如下：
命令:YSSL
请选择排出干管或排出井<退出> //选择排水干管；

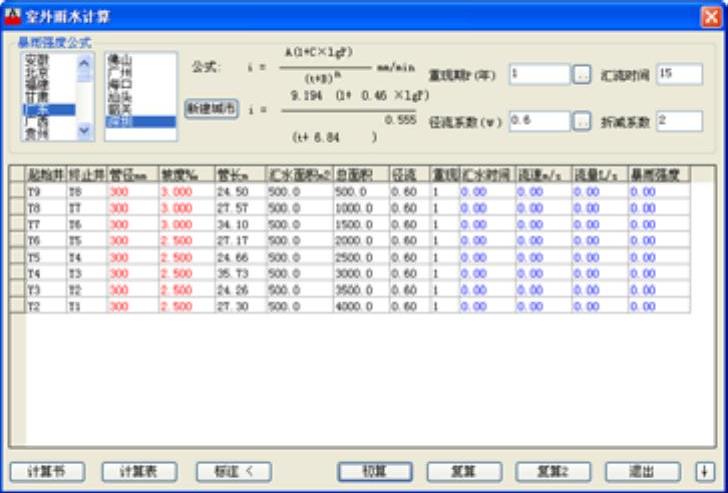

请选择最远井<系统搜索>: //按下回车键默认系统所搜索到的井，系统弹出如图7-10所示的【室外雨水计算】对话框。
图7-9 打开雨水水力素材
图7-10 【室外雨水计算】对话框

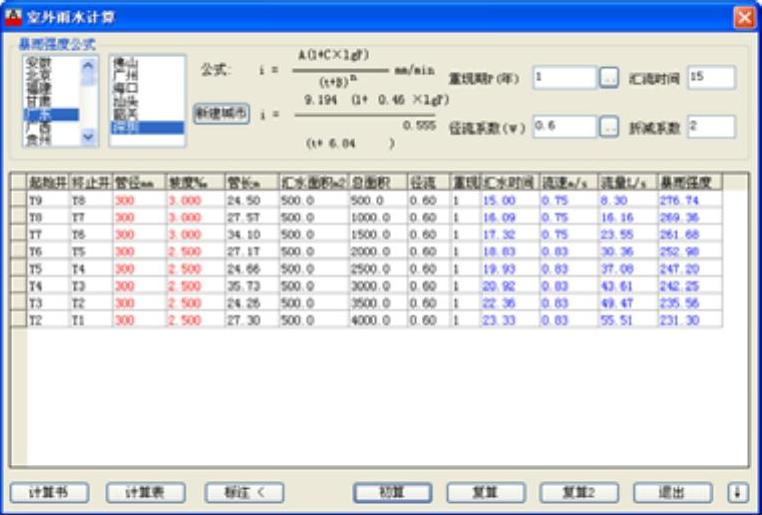

03 在对话框的下方单击“初算”按钮，系统即可自动计算“汇水时间”“流速”“流量”“暴雨强度”的参数，如图7-11所示。

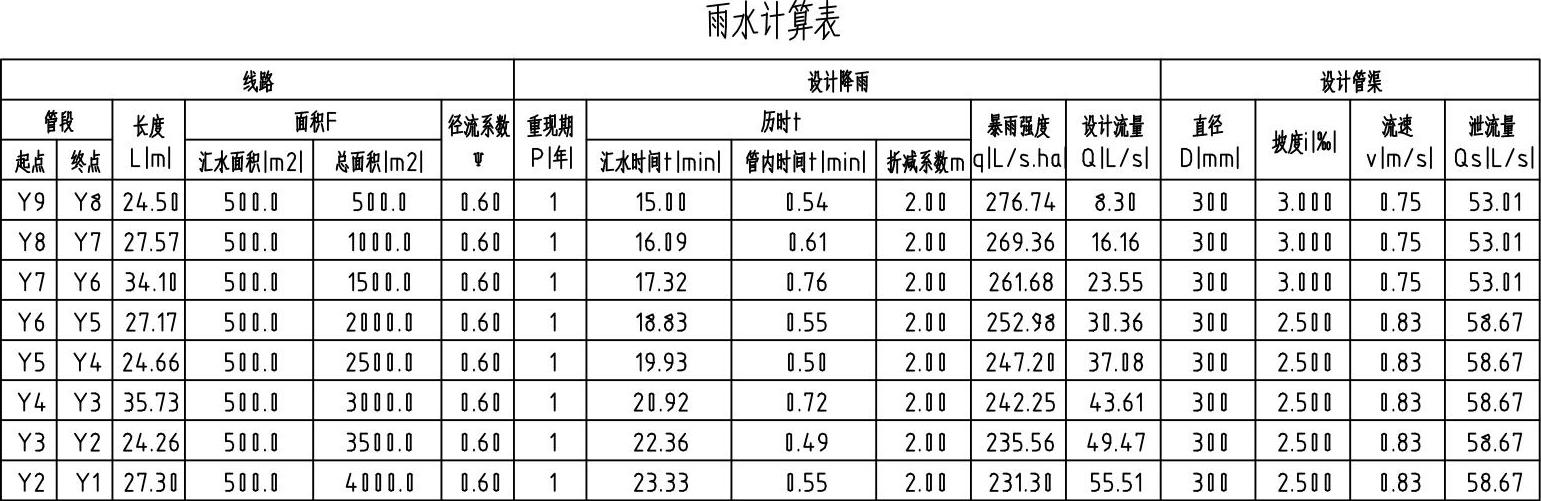

04 单击“计算表”按钮，根据命令行的提示，在绘图区中点取表格的左上角点，绘制表格的结果如图7-12所示。
05 单击“计算书”按钮，计算结果即以Word文档的形式输出，结果见表7-1、表7-2。
图7-11 雨水水力计算结果
图7-12 雨水计算表
表7-1 主干管线信息
计算原理参照《室外排水设计规范》GB50014-2006，《给水排水设计手册》（第五册城镇排水）
【室外雨水计算】对话框中功能选项的含义如下：
“暴雨强度公式”选项框：在“省”“市”两个选项框中分别定义省份和城市名称，右边的公式会发生相应的变化。最后系统会以用户所定义的城市的相对应公式来计算室外雨水水量。
“新建城市”按钮：单击该按钮，系统弹出【新城市：暴雨强度公式】对话框；在其中定义城市的名称和公式中的各项参数，如图7-13所示。单击“新建”按钮，即可将参数返回至【室外雨水计算】对话框中。
表7-2 主要井信息
计算原理参照《室外排水设计规范》GB50014-2006，《给水排水设计手册》（第五册城镇排水）
“计算书”按钮：单击该按钮，则计算结果即以Word文档的形式输出。
“计算表”按钮：单击该按钮，可以在绘图区中创建雨水计算表。
“标注”按钮：单击该按钮，可将管径标注在图中。
“初算”按钮：在计算公式中的各项参数都定义完成后，单击该按钮，即可计算雨水水量。
“复算”按钮：编辑管径和坡度参数后，单击该按钮，则可完成雨水水力参数的校核计算。
“复算2”按钮：在已知管道坡度的情况下，直接将参数填入对应的编辑栏，单击该按钮，即可完成管径、流量、流速等参数的计算。
图7-13 【新城市：暴雨强度公式】对话框
