调用井编号命令，修改井编号并更新标注
【摘要】：调用井编号命令，可以修改井编号，并更新标注。井编号命令的执行方式有：命令行：输入JBH命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.3.11井编号.dwg”素材文件，结果如图6-87所示。02 输入JBH命令按回车键，命令行提示如下：命令:JBH请选择起点井:<退出> //选中编号为Y29的井，系统弹出如图6-88所示的对话框，在其中可定义编号方式。
调用井编号命令，可以修改井编号，并更新标注。如图6-86所示为井编号命令的操作结果。井编号命令的执行方式有：
命令行：输入JBH命令按回车键。
菜单栏：单击“室外标注”→“井编号”命令。
图6-84 打开素材

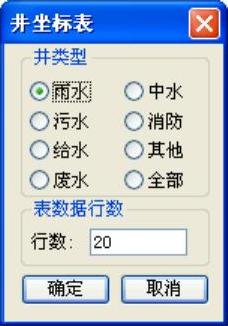

图6-85 【井坐标表】对话框
图6-86 井编号
下面以图6-86所示的井编号结果为例，介绍调用井编号命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.3.11井编号.dwg”素材文件，结果如图6-87所示。
02 输入JBH命令按回车键，命令行提示如下：
命令:JBH
请选择起点井:<退出> //选中编号为Y29的井，系统弹出如图6-88所示的【井编号】对话框，在其中可定义编号方式。
请选择终止井(自动修改):<手工修改> //关闭对话框，选中编号为Y37的井；
管网系统井编号进行中，请稍候...
终点井编号为Y33! //完成井编号的操作结果如图6-86所示。
图6-87 打开素材
图6-88 【井编号】对话框
除了修改井编号外，执行井编号命令，还可为没有标注编号的井添加编号；操作方法与修改井编号一致，绘制结果如图6-89所示。

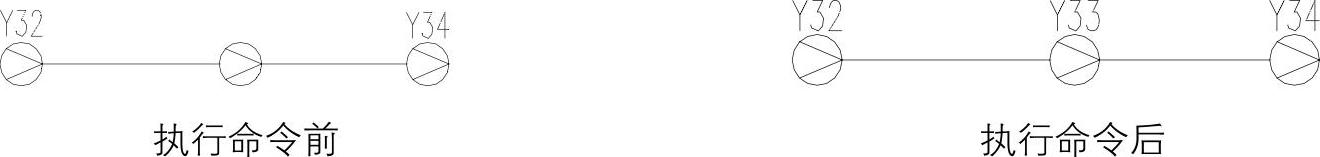

图6-89 添加编号
