井底标注图示及设置教程
【摘要】：图6-75 井底标注图6-76 打开素材02 输入JBDZ命令按回车键，命令行提示如下：命令:JDBZ请选择要标注的井[多选，参考上次标注/设置]:<退出>请给出井面地面标高:<1.20米>8请给出井底标高:<-0.78米>点取井标注方向<退出>: //定义标高参数后，点取井标注方向即可完成井标注，结果如图6-75所示。在执行命令的过程中，输入S，选择“设置”选项，系统弹出如图6-77所示的对话框，在其中可以修改井底标注的样式。
调用井底标注命令，可以标注井的井面标高和井底标高。如图6-75所示为井底标注命令的操作结果。井底标注命令的执行方式有：
命令行：输入JDBZ命令按回车键。
菜单栏：单击“室外标注”→“井底标注”命令。
下面以图6-75所示的井底标注结果为例，介绍调用井底标注命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.3.7井底标注.dwg”素材文件，结果如图6-76所示。

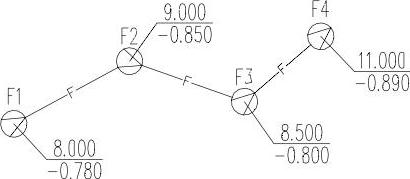

图6-75 井底标注
图6-76 打开素材
02 输入JBDZ命令按回车键，命令行提示如下：
命令:JDBZ
请选择要标注的井[多选，参考上次标注(M)/设置(S)]:<退出>
请给出井面地面标高:<1.20米>8
请给出井底标高:<-0.78米>
点取井标注方向<退出>: //定义标高参数后，点取井标注方向即可完成井标注，结果如图6-75所示。
在执行命令的过程中，输入M，选择“多选，参考上次标注(M)”选项；可以参考已绘制完成的标注样式批量对剩余的井进行统一标注，命令行提示如下：
命令:JDBZ
请选择要标注的井[多选，参考上次标注(M)/设置(S)]:<退出>
请选择已经标好的井底标注:<退出> //选择已绘制完成的井底标注；
请选择要标注的井:<退出>指定对角点:找到3个 //框选待标注的井，按下回车键即可完成标注。
在执行命令的过程中，输入S，选择“设置(S)”选项，系统弹出如图6-77所示的【井标注】对话框，在其中可以修改井底标注的样式。
提示
双击已绘制完成的井底标注，也可弹出【井标注】对话框。
