调用管道坡度命令，可以标注管道的坡度方向，且可动态决定箭头的方向。如图6-61所示为管道坡度命令的操作结果。管道坡度命令的执行方式有：

978-7-111-48538-4-Chapter06-147.jpg 命令行：输入GDPD命令按回车键。

978-7-111-48538-4-Chapter06-148.jpg 菜单栏：单击“室外标注”→“管道坡度”命令。

下面以如图6-59所示的管道坡度结果为例，介绍调用管道坡度命令的方法。

01按Ctrl+O组合键，打开配套光盘提供的“第6章/6.3.3管道坡度.dwg”素材文件，结果如图6-62所示。


图6-61 管道坡度


图6-62 打开素材

02 输入GDPD命令按回车键，系统弹出【坡度】对话框，设置参数如图6-63所示。

03 命令行提示如下：


请选择要标注坡度的管线<退出>: //选择待标注的管道和指定标注文字的位置，即可完成管道的坡度标注，结果如图6-61所示。

【坡度】对话框中功能选项的含义如下：

978-7-111-48538-4-Chapter06-152.jpg “坡度”选项：单击选项文本框的下拉列表，可以在弹出的下拉列表中选定坡度参数以供标注。其中的“读图”选项，可以读取当前管道的实际坡度进行标注。

978-7-111-48538-4-Chapter06-153.jpg “从图中选取”按钮：单击该按钮，可以选择图中可参考坡度标注，来对待标注的管道进行坡道标注。

978-7-111-48538-4-Chapter06-154.jpg “逐个标注”选项：选定该项，则一次只可绘制一个管道的坡度标注。

978-7-111-48538-4-Chapter06-155.jpg “多选标注”选项：选定该项，选定多个待标注的管线，可一次绘制管道标注。

978-7-111-48538-4-Chapter06-156.jpg “箭头”选项组：

978-7-111-48538-4-Chapter06-157.jpg “标注字高”选项：在文本框中可以定义坡度标注的字高。

978-7-111-48538-4-Chapter06-158.jpg “箭头大小”选项：在文本框中可以定义坡度标注的箭头大小。

978-7-111-48538-4-Chapter06-159.jpg “箭头长度”选项：在文本框中可以定义坡度标注的箭头长度。

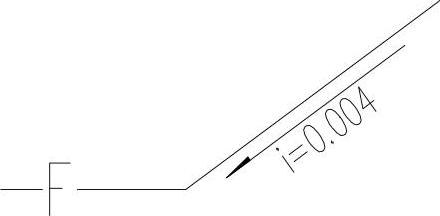

978-7-111-48538-4-Chapter06-160.jpg “半箭头”选项：勾选该项，可以更改标注箭头的样式，如图6-64所示。


图6-63 【坡度】对话框


图6-64 半箭头

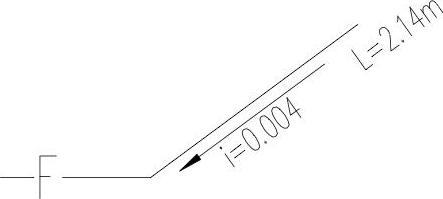

978-7-111-48538-4-Chapter06-163.jpg “标管长度”选项：勾选该项，可以在标注管道坡度的同时标注管道的长度，如图6-65所示。

978-7-111-48538-4-Chapter06-164.jpg “标注坡度”选项：勾选该项，仅标注管道的坡度。

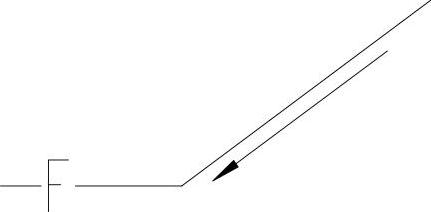

978-7-111-48538-4-Chapter06-165.jpg “仅标水流方向”选项：勾选该项，则仅绘制水流方向的箭头，如图6-66所示。


图6-65 标管长度


图6-66 仅标水流方向

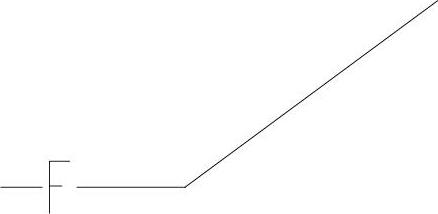

978-7-111-48538-4-Chapter06-168.jpg “线上箭头”选项：在勾选“仅标水流方向”选项时，该选项才可亮显。勾选该选项，则可在管线上绘制水流箭头，如图6-67所示。


图6-67 线上箭头
