沿线标桩命令的使用及教程

2023-08-22 理论教育 版权反馈
【摘要】：调用沿线标桩命令，可以依照参考道路线批量布置桩号。沿线标桩命令的执行方式有：命令行：输入YXBZ命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.8沿线标桩.dwg”素材文件，结果如图6-48所示。图6-51 标注位置图6-52 文字角度“点符号”选项：系统提供了三种符号样式以供标注，分别是短横线、圆点、十字叉。

调用沿线标桩命令，可以依照参考道路线批量布置桩号。如图6-47所示为沿线标桩命令的操作结果。沿线标桩命令的执行方式有：

978-7-111-48538-4-Chapter06-108.jpg 命令行：输入YXBZ命令按回车键。

978-7-111-48538-4-Chapter06-109.jpg 菜单栏：单击“室外绘图”→“沿线标桩”命令。

下面以图6-47所示的沿线标桩结果为例，介绍调用沿线标桩命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.8沿线标桩.dwg”素材文件，结果如图6-48所示。


图6-47 沿线标桩


图6-48 打开素材

02 输入YXBZ命令按回车键，系统弹出【沿线布桩】对话框，设置参数如图6-49所示。

03 同时命令行提示如下：


请拾取布置桩的第一点<退出>

请拾取布置桩的下一点<退出> //指定标桩的插入点，绘制标桩的结果如图6-47所示。

04 选定已绘制的标桩，按下Ctrl+1组合键；在弹出的【特性】选项板中可以修改标桩的参数，如图6-50所示。

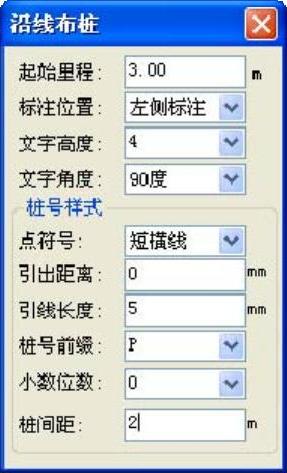

图6-49 【沿线布桩】对话框

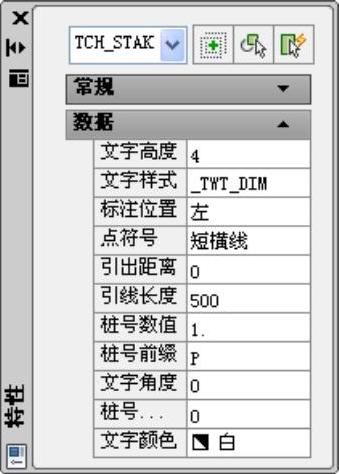

图6-50 修改标桩参数

【沿线布桩】对话框中各功能选项的含义如下：

978-7-111-48538-4-Chapter06-115.jpg “起始里程”选项：在文本框中可以自定义标注的起始里程参数。

978-7-111-48538-4-Chapter06-116.jpg “标注位置”选项：系统提供了三种标注位置，分别是左侧标注、右侧标注、中心标注。单击选项文本框，在其弹出的下拉列表中可以选择标注位置，各标注位置的标注结果如图6-51所示。

978-7-111-48538-4-Chapter06-117.jpg “文字高度”选项：单击选项文本框，在弹出的下拉列表中可以选择文字的高度参数。

978-7-111-48538-4-Chapter06-118.jpg “文字角度”选项：系统提供了三种文字角度的标注方式，分别是0度、90度、180度。单击选项文本框，在弹出的下拉列表中可以选择文字角度，三种角度的标注结果如图6-52所示。


图6-51 标注位置


图6-52 文字角度

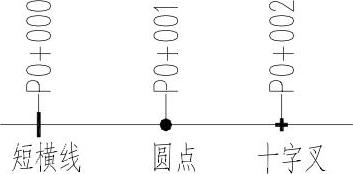

978-7-111-48538-4-Chapter06-121.jpg “点符号”选项：系统提供了三种符号样式以供标注，分别是短横线、圆点、十字叉。单击选项文本框，在弹出的下拉列表中可以选择标注符号，各类点符号的绘制结果如图6-53所示。

978-7-111-48538-4-Chapter06-122.jpg “引出距离”选项：定义引线起点距标注点的位置。

978-7-111-48538-4-Chapter06-123.jpg “引线长度”选项：定义引线的长度参数。

978-7-111-48538-4-Chapter06-124.jpg “桩号前缀”选项：系统提供了三种桩号前缀，分别是K、P、KK。单击选项文本框，在弹出的下拉列表中可以选择前缀字母，各种桩号前缀的标注结果如图6-54所示。


图6-53 点符号


图6-54 桩号前缀

978-7-111-48538-4-Chapter06-127.jpg “小数位数”选项：单击选项文本框，在弹出的下拉列表中可以定义桩号标注的小数点后的保留位数，系统提供了1~8的保留位数供选择。

978-7-111-48538-4-Chapter06-128.jpg “桩间距”选项：在文本框中定义所绘标桩之间的距离，假如距离过大，系统会弹出提示对话框，提示所定义的标桩间距过大；此时返回对话框中重新定义桩间距参数即可。
