修改井-教程的执行方法及结果

2023-08-22 理论教育版权反馈

【摘要】：修改井命令的执行方式有：命令行：输入XGJ命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.2修改井.dwg”素材文件，结果如图6-23所示。图6-22 修改井图6-23 打开素材02 输入XGJ命令按回车键，命令行提示如下：命令:XGJ请选择要修改的井:<退出>找到3个 //选择待修改的井，按下回车键，系统弹出对话框，如图6-24所示。

调用修改井命令，可以对图中已绘制的井进行样式、井径、地面标高、井面标高等参数的批量修改。如图6-22所示为修改井命令的操作结果。修改井命令的执行方式有：

命令行：输入XGJ命令按回车键。

菜单栏：单击“室外绘图”→“修改井”命令。

下面以图6-22所示的修改井结果为例，介绍调用修改井命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.2修改井.dwg”素材文件，结果如图6-23所示。

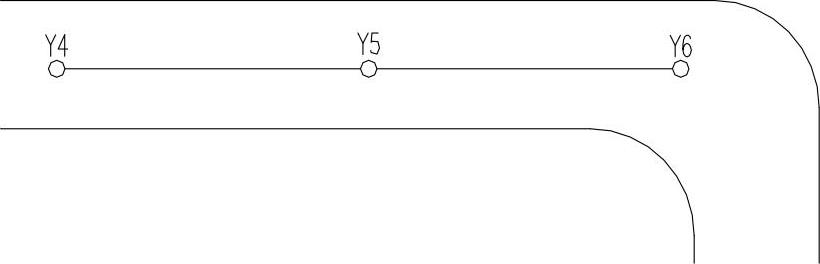

图6-22 修改井

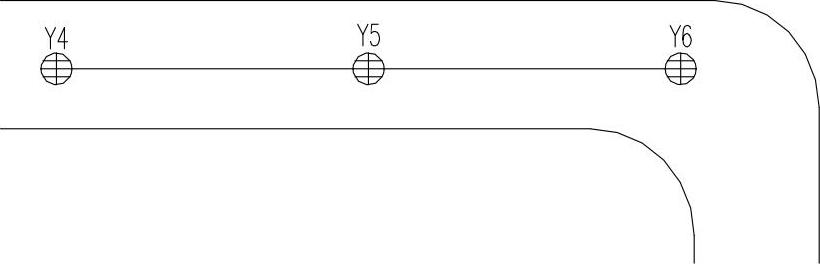

图6-23 打开素材

02 输入XGJ命令按回车键，命令行提示如下：

命令:XGJ

请选择要修改的井:<退出>找到3个 //选择待修改的井，按下回车键，系统弹出【修改井】对话框，如图6-24所示。

03 在对话框中勾选待修改的选项，单击“实际井径”按钮，系统弹出如图6-25所示的【实际井径】对话框；选定指定的井，单击“计算实际井径”按钮，可根据井的汇入、流出水管的管径以及所成的角度自动计算出井的尺寸。

图6-24 【修改井】对话框

图6-25 【实际井径】对话框

04 单击“确定”按钮返回【修改井】对话框，单击“类型参数”下的井的图片，在弹出的列表框中选择待修改井的样式图片；修改“井直径”中的尺寸，单击“确定”按钮关闭对话框完成井的修改，结果如图6-22所示。
