布置井命令执行方法及实例

2023-08-22 理论教育 版权反馈
【摘要】：布置井命令的执行方式有：命令行：输入BZJ命令按回车键。下面以图6-14所示的布置井结果为例，介绍调用布置井命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.1布置井.dwg”素材文件，结果如图6-15所示。例如，在1∶100的当前比例中，以8mm的绘图尺寸绘制井，则实际尺寸为800mm。“布置方式”选项组：系统提供了四种布置井的方式，分别是任意、沿线定距、定距单布、两点定距。图6-20 各种标注位置图6-21 对话框

调用布置井命令，可以在图中布置检查井、阀门井、跌水井、水封井等图形。如图6-14所示为布置井命令的操作结果。布置井命令的执行方式有：

978-7-111-48538-4-Chapter06-28.jpg 命令行：输入BZJ命令按回车键。

978-7-111-48538-4-Chapter06-29.jpg 菜单栏：单击“室外绘图”→“布置井”命令。

下面以图6-14所示的布置井结果为例，介绍调用布置井命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.1布置井.dwg”素材文件，结果如图6-15所示。


图6-14 布置井

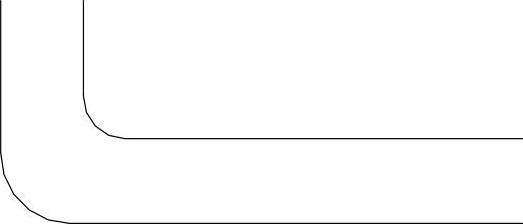

图6-15 打开素材

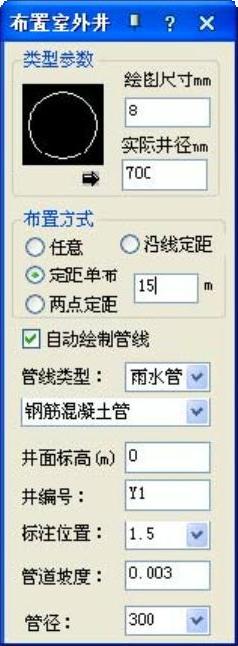

02 输入BZJ命令按回车键，系统弹出【布置室外井】对话框，设置参数如图6-16所示。

03 同时命令行提示如下：


请点取插入点[输入参考点(F)/选取参考线(L)]<退出>:

请点取井插入点[回退(U)/选取行向线(F)]<退出>:

请点取井插入点[回退(U)/选取行向线(F)]<退出>: //在绘图区中点取井的插入点，绘制井的结果如图6-14所示。

【布置室外井】对话框中功能按钮的含义如下：

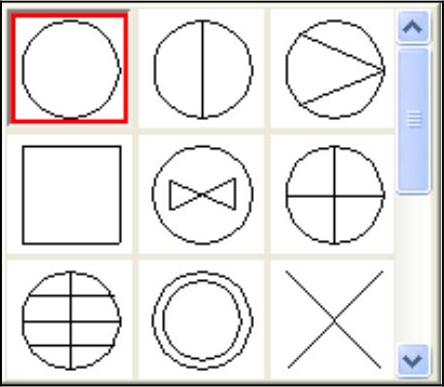

978-7-111-48538-4-Chapter06-33.jpg “类型参数”选项：单击图片，在弹出的预览框中可以选择布置井的类型，如图6-17所示。

978-7-111-48538-4-Chapter06-34.jpg “绘图尺寸”选项：根据当前比例，在文本框中可以自定义绘图尺寸，单位为mm。例如，在1∶100的当前比例中，以8mm的绘图尺寸绘制井，则实际尺寸为800mm。

978-7-111-48538-4-Chapter06-35.jpg “实际井径”选项：在文本框中定义井的实际尺978-7-111-48538-4-Chapter06-36.jpg 。

978-7-111-48538-4-Chapter06-37.jpg “布置方式”选项组：系统提供了四种布置井的方式，分别是任意、沿线定距、定距单布、两点定距。

978-7-111-48538-4-Chapter06-38.jpg “任意”选项：单击选定该选项，可用鼠标根据需要拖曳出不定长度间距的井，且可动态预演管线的长度。

978-7-111-48538-4-Chapter06-39.jpg “沿线定距”选项：单击选定该选项，可选定PLINE、LINE、ARC等布置参考线，根据输入的井间距进行井布置。

978-7-111-48538-4-Chapter06-40.jpg “定距单布”选项：单击选定该选项，可在后面的文本框中输入要布置井的间距；在指定下一井的布置方向后，系统可自动以此距离来布置井。

978-7-111-48538-4-Chapter06-41.jpg “两点定距”选项：单击选定该选项，可用鼠标来控制起、终点的两点并根据输入的距离进行均布。

978-7-111-48538-4-Chapter06-42.jpg “自动绘制管线”选项：勾选选项，则在布置井的同时可自动连接上管线；不勾选则只布置井。


图6-16 【布置室外井】对话框


图6-17 选择布置井的类型

978-7-111-48538-4-Chapter06-45.jpg “管线类型”选项：单击选项文本框，在其下拉列表中可以选定所连管线的类型，如图6-18所示。在标注的井编号上可以体现管线的类型，假如选定的雨水管，则所标注的井编号为Y1。

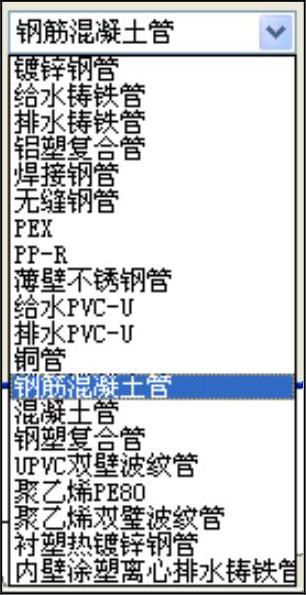

978-7-111-48538-4-Chapter06-46.jpg “管线材料”选项：单击选项文本框，在弹出的下拉列表中可以选定管线的材料，如图6-19所示。


图6-18 “管线类型”菜单


图6-19 “管线材料”菜单

978-7-111-48538-4-Chapter06-49.jpg “井面标高”选项：在选项文本框中定义井面的标高。

978-7-111-48538-4-Chapter06-50.jpg “井编号”选项：系统可根据当前类型的管线，在最后一个井编号上自动加上1，以确定当前所画井的编号。

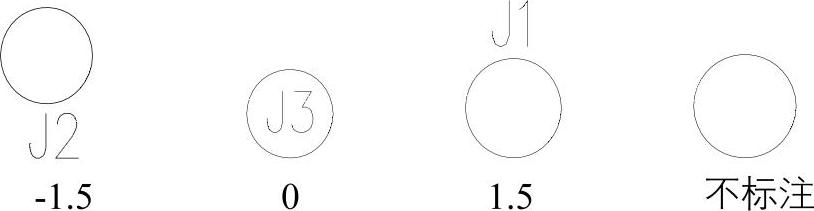

978-7-111-48538-4-Chapter06-51.jpg “标注位置”选项：定义井编号的标注位置，选择“不标注”选项，则不对井进

行编号的标注。如图6-20所示为各种标注井的结果。

978-7-111-48538-4-Chapter06-52.jpg “管道坡度”选项：在文本框中定义管道的坡度。

978-7-111-48538-4-Chapter06-53.jpg “管径”选项：单击选项的文本框，在弹出的下拉列表中可以确定管径值。

双击绘制完成的井图形，系统弹出如图6-21所示的【编辑井】对话框，在其中可以更改井的参数。


图6-20 各种标注位置


图6-21 【编辑井】对话框
