调用道路圆角命令，可以把对折角道路倒成圆角道路。如图6-6所示为道路圆角命令的操作结果。道路圆角命令的执行方式有：

菜单栏：单击“室外绘图”→“道路圆角”命令。

下面以图6-6所示的道路圆角结果为例，介绍调用道路圆角命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.1.2道路圆角.dwg”素材文件，结果如图6-7所示。

02 单击“室外绘图”→“道路圆角”命令，命令行提示如下：

命令:T98_TFilRoad

请框选要倒角的道路线或[同圆心倒角(Q)，当前：同半径/倒角半径(R)，当前：4000]<退出>: //输入R，选择“倒角半径(R)”；

请输入倒角半径<4000>:3500 //指定半径值；

请框选要倒角的道路线或[同圆心倒角(Q)，当前：同半径/倒角半径(R)，当前：3500]<退出>:指定对角点: //框选道路线，完成倒角操作的结果如图6-6所示。

图6-6 道路圆角

图6-7 打开道路圆角素材

在执行命令的过程中，输入Q，选择“同圆心倒角(Q)”选项，则内外道路线的倒角结果为同圆心的性质，如图6-8、图6-9所示。

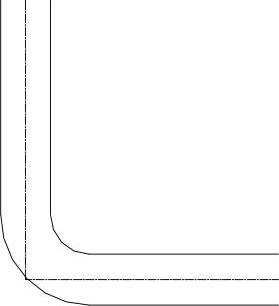

图6-8 同圆心倒角

图6-9 圆心位于同一点上
