绘制道路命令操作结果

2023-08-22 理论教育版权反馈

【摘要】：调用绘制道路命令，可以在平面图中指定参数绘制道路，也可绘制断面图的双管线井。如图6-1所示为绘制道路命令的操作结果。绘制道路命令的执行方式有：命令行：输入HZDL命令按回车键。图6-1 绘制道路输入HZDL命令按回车键，命令行提示如下：命令:HZDL请点取道路起点<退出>请输入终点[路宽/路长/倒角半径]<退出>: //分别点取道路的起点和终点，完成道路绘制的结果如图6-1所示。

调用绘制道路命令，可以在平面图中指定参数绘制道路，也可绘制断面图的双管线井。如图6-1所示为绘制道路命令的操作结果。绘制道路命令的执行方式有：

命令行：输入HZDL命令按回车键。

菜单栏：单击“室外绘图”→“绘制道路”命令。

下面以图6-1所示的绘制道路结果为例，介绍调用绘制道路命令的方法。

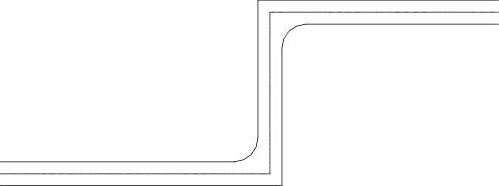

图6-1 绘制道路

输入HZDL命令按回车键，命令行提示如下：

命令:HZDL

请点取道路起点<退出>

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出>: //分别点取道路的起点和终点，完成道路绘制的结果如图6-1所示。“绘制道路”命令执行过程中，命令行各选项的含义如下：路宽(W)：输入W，命令行提示如下：

命令:HZDL

请点取道路起点<退出>

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出>:W

请输入道路的宽度<6000>:4500

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出>: //定义路宽参数后，指定道路的终点，绘制道路的结果如图6-2所示。

图6-2 定义路宽

路长(A)：输入A，命令行提示如下：

命令:HZDL

请点取道路起点<退出>

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出>:A

请输入道路的长度<任意>:30000 //定义道路长度

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出>:30000 //再次输入道路的长度，按回车键，完成道路的绘制结果如图6-3所示。

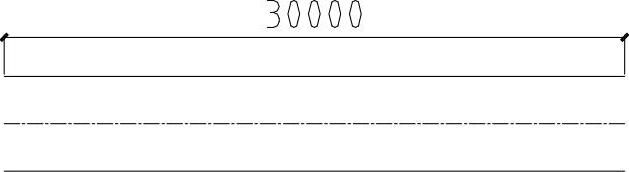

图6-3 指定路长

倒角半径(R)：输入R，命令行提示如下：

命令:HZDL

请点取道路起点<退出>

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出>:R

请输入道路倒角半径<8000>:3000 //定义半径参数；

请输入终点[路宽(W)/路长(A)/倒角半径(R)]<退出> //指定道路的终点，完成倒角操作的结果如图6-4所示。

单击“室外绘图”→“绘制道路”命令，系统弹出如图6-5所示的【道路绘制】对话框；在其中可以通过对各项参数进行定义来绘制道路。

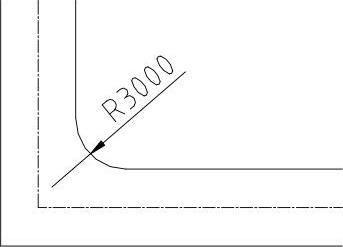

图6-4 指定圆角半径

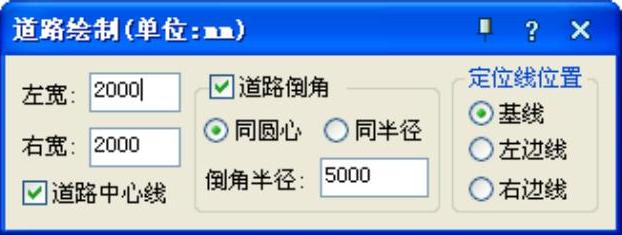

图6-5 【道路绘制】对话框
