水箱容积计算及消防用水参数设置方法

2023-08-22 理论教育 版权反馈
【摘要】：调用水箱计算命令，可以计算指定水箱的容积。输入SXJS命令按回车键，系统默认弹出如图5-48所示的对话框。“消防用水计算”选项组：在其“消防水量”中定义消防用水量参数。图5-49 设置水箱容积参数图5-50 计算结果图5-51 选定“消防”选项定义完成“建筑等级”参数后，假如计算出的“消防用水容积”参数大于该“建筑等级”参数，则选用计算出来的“消防用水容积”参数；假如小于该“建筑等级”参数，则使用选定的“建筑等级”参数。

调用水箱计算命令，可以计算指定水箱的容积。

水箱计算命令的执行方式有：

978-7-111-48538-4-Chapter05-139.jpg 命令行：输入SXJS命令按回车键。

978-7-111-48538-4-Chapter05-140.jpg 菜单栏：单击“计算”→“水箱计算”命令。

输入SXJS命令按回车键，系统默认弹出如图5-48所示的【水箱容积计算】对话框。

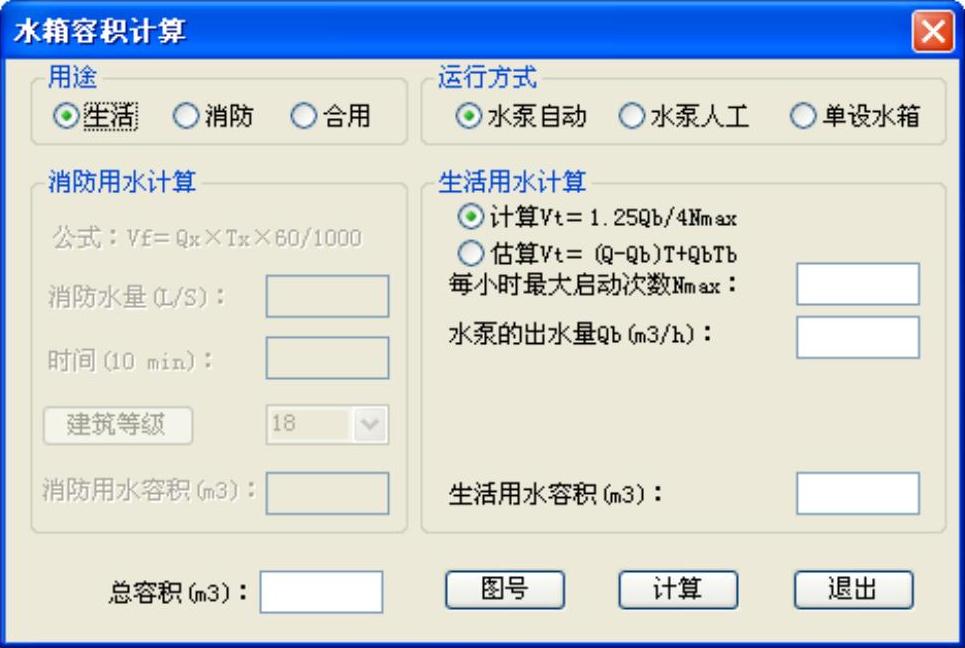

图5-48 【水箱容积计算】对话框

在“用途”选项组中选定“合用”选项，使对话框中的各选项亮显，设置相应的参数如图5-49所示。

单击“计算”按钮，即可在对话框中显示计算结果，如图5-50所示。

【水箱容积计算】对话框中功能选项的含义如下：

978-7-111-48538-4-Chapter05-142.jpg “用途”选项组：系统提供了三种类型的水箱用途，选定不同的类型，对话框中亮显的选项各不同，如图5-51所示为选定“消防”选项的情况下，对话框的显示式样。

978-7-111-48538-4-Chapter05-143.jpg “消防用水计算”选项组：在其“消防水量”中定义消防用水量参数。

978-7-111-48538-4-Chapter05-144.jpg “时间（10min）”选项：系统默认为10min。因为我国建筑防火设计规范规定，消防水箱应贮存10min的室内消防用水，以提供初期火灾之用。

978-7-111-48538-4-Chapter05-145.jpg “建筑等级”选项：定义所计算的建筑物的建筑等级，单击选项文本框，在其下拉列表中可以选择建筑等级；单击该按钮，系统弹出如图5-52所示的【AutoCAD】提示对话框，在该对话框中显示了各类建筑等级的设定范围。


图5-49 设置水箱容积参数

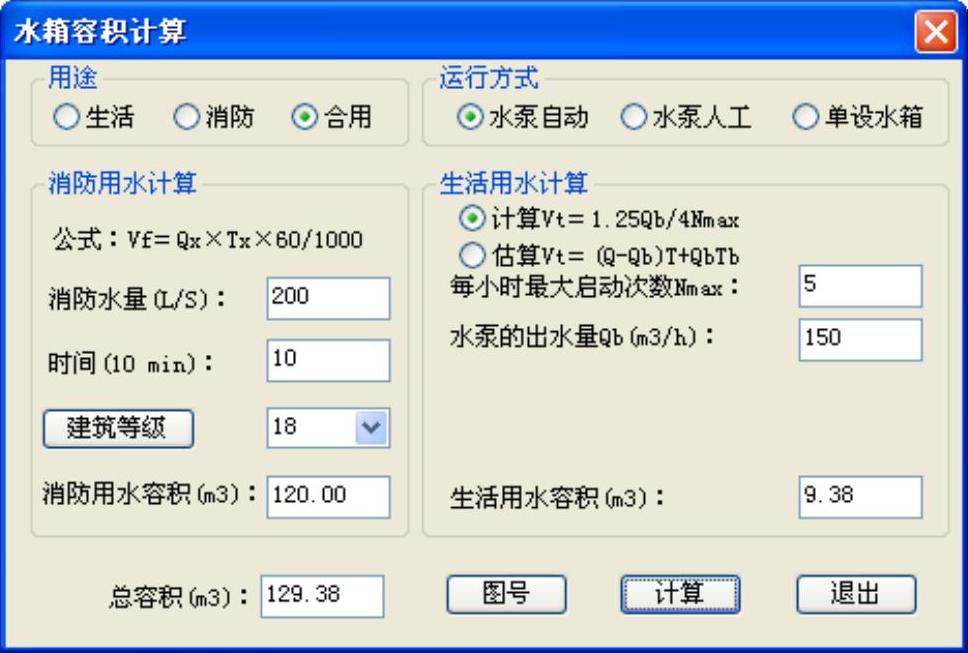

图5-50 计算结果

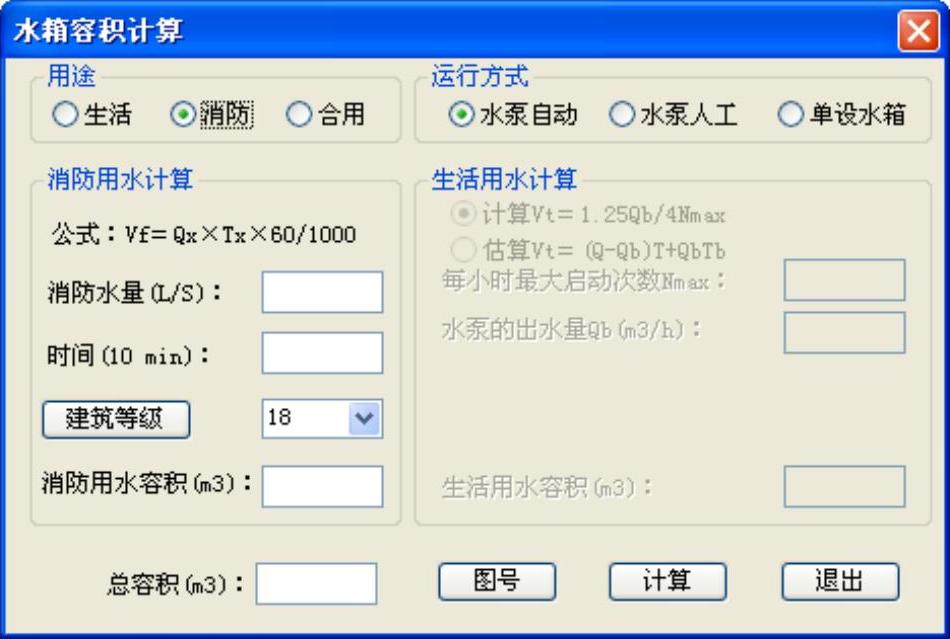

图5-51 选定“消防”选项

定义完成“建筑等级”参数后，假如计算出的“消防用水容积”参数大于该“建筑等级”参数，则选用计算出来的“消防用水容积”参数；假如小于该“建筑等级”参数，则使用选定的“建筑等级”参数。

978-7-111-48538-4-Chapter05-149.jpg “计算”按钮：单击该按钮，计算结果即显示在“消防用水容积”“生活用水容积”“总容积”三个选项文本框中。其中，“总容积”选项框中的容积为“消防用水容积”和“生活用水容积”之和。

978-7-111-48538-4-Chapter05-150.jpg “图号”按钮：单击该按钮，系统弹出如图5-53所示的【选择水箱】对话框。在其中提供了圆形、方形的水箱，以及水箱的容积、长、高等信息和标准图号。用户可根据计算出的水箱总容积，来选定所需要的水箱。

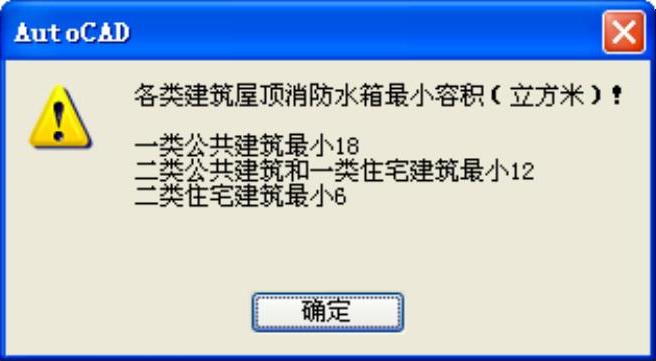

图5-52 【AutoCAD】提示对话框


图5-53 【选择水箱】对话框
