5.5.3热用水量命令执行方式及计算结果
【摘要】：热用水量命令的执行方式有：命令行：输入RYSL命令按回车键。在其中可以通过选定建筑物的名称，来对其下特定的卫生器具的用水额进行计算。总计如下：设计小时热水量：4897.10(L/h)设计小时耗热量：1007983.36在对话框中的上方单击选定“定时供应”按钮，单击“增加”按钮，系统弹出如图5-47所示的对话框。单击“确定”按钮返回对话框，在其中可以显示计算结果。
调用热用水量命令，可以计算建筑物的热用水量。
热用水量命令的执行方式有：
命令行：输入RYSL命令按回车键。
菜单栏：单击“计算”→“热用水量”命令。
输入RYSL命令按回车键，系统弹出如图5-44所示的【热水小时用水量计算】对话框，在其中可以进行热用水量的计算。
在对话框中单击“增加”按钮，系统弹出如图5-45所示的【选择用水部位类型】对话框。在其中可以通过选定建筑物的名称，来对其下特定的卫生器具的用水额进行计算。

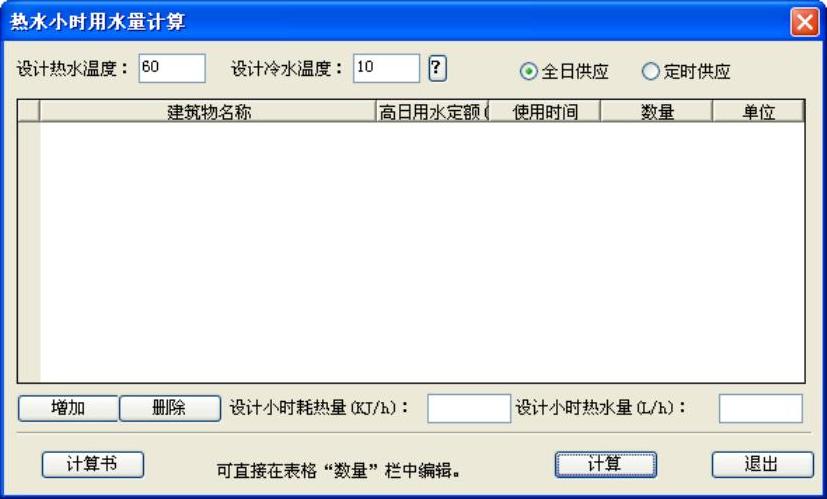

图5-44 【热水小时用水量计算】对话框
图5-45 【选择用水部位类型】对话框
选定指定的建筑类型后，单击“确定”按钮，返回【热水小时用水量计算】对话框中，可以查看其中的计算结果，如图5-46所示。
单击“计算书”按钮，计算结果即以Word文档的形式输出。
总计如下：
设计小时热水量：4897.10(L/h)
设计小时耗热量：1007983.36(kJ/h)
在【热水小时用水量计算】对话框中的上方单击选定“定时供应”按钮，单击“增加”按钮，系统弹出如图5-47所示的【选择用水部位类型】对话框。在其中选择特定的建筑类型，在列表框中选择待计算的卫生器具的名称，在对话框下方的选项框中显示“小时水量”“使用水温”这两项的参数；其中“数量”选项框中的参数需要用户自定义。
单击“确定”按钮返回【热水小时用水量计算】对话框，在其中可以显示计算结果。单击“计算书”按钮，计算结果即以Word文档的形式输出。

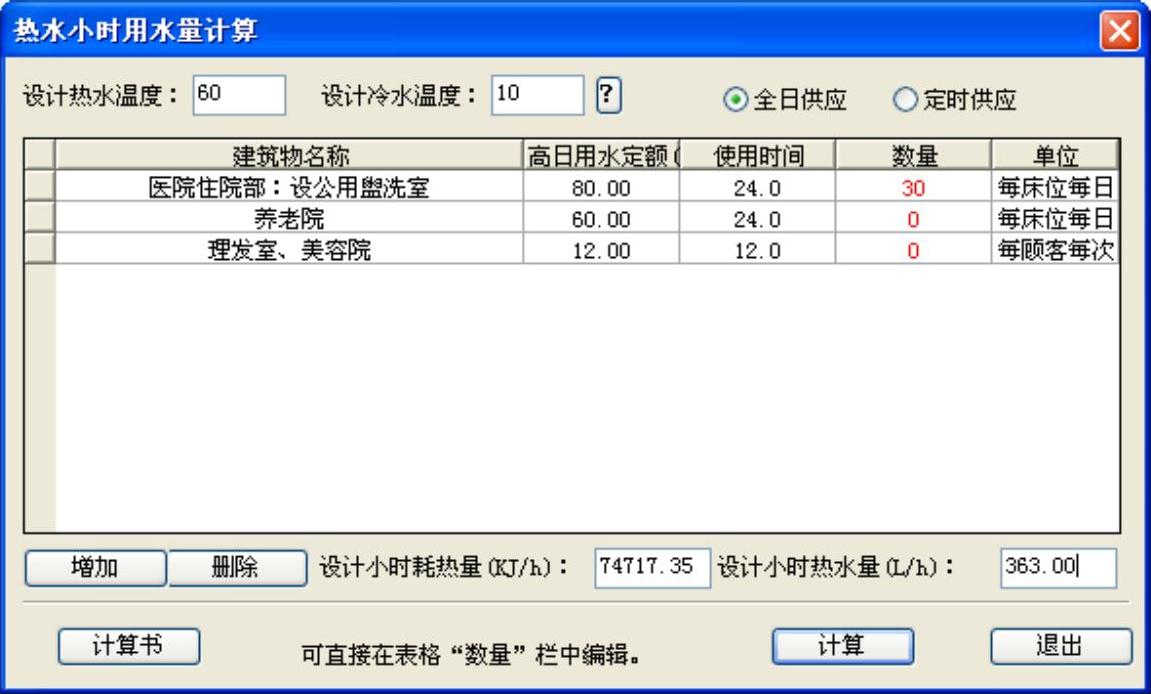

图5-46 计算结果
图5-47 【选择用水部位类型】对话框
