用水量计算方法-TWT2014教程
【摘要】：输入YSL命令按回车键，系统弹出如图5-41所示的对话框，在对话框中可以进行指定卫生器具的用水量计算。在对话框中选择待计算的卫生器具名称，在对话框下方即可显示该组卫生器具的相关参数，包括最高用水量、变化系数、用水时间。“计算书”按钮：单击该按钮，计算结果即可以Word文档的形式输出，见表5-13。表5-13 最高日，最大时用水量计算书按照《建筑给水排水设计规范》计算。
调用用水量命令可以计算建筑物的最高日用水量，最高日用水量以及最大时用水量。
用水量命令的执行方式有：
命令行：输入YSL命令按回车键。

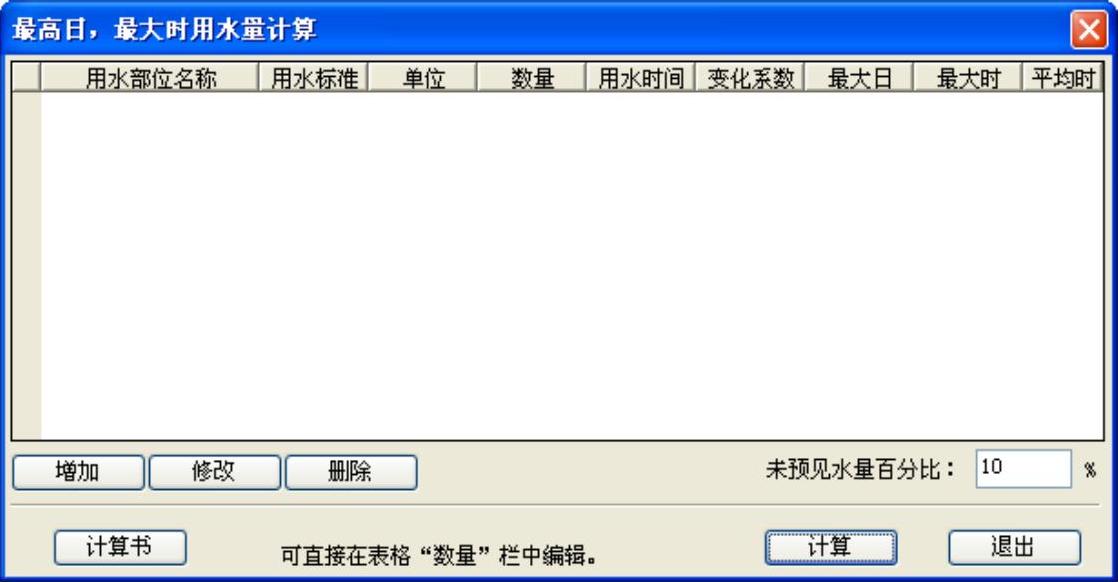

图5-41 【最高日，最大时用水量计算】对话框
菜单栏：单击“计算”→“用水量”命令。
输入YSL命令按回车键，系统弹出如图5-41所示的【最高日，最大时用水量计算】对话框，在对话框中可以进行指定卫生器具的用水量计算。
在对话框中单击“增加”按钮，系统即弹出【选择用水部位类型】对话框。在对话框中选择待计算的卫生器具名称，在对话框下方即可显示该组卫生器具的相关参数，包括最高用水量、变化系数、用水时间。其中，数量文本框中的参数需要用户自行输入，如图5-42所示。
单击“确定”按钮，返回【最高日，最大时用水量计算】对话框中，即可在其中显示用水量的计算结果，如图5-43所示。

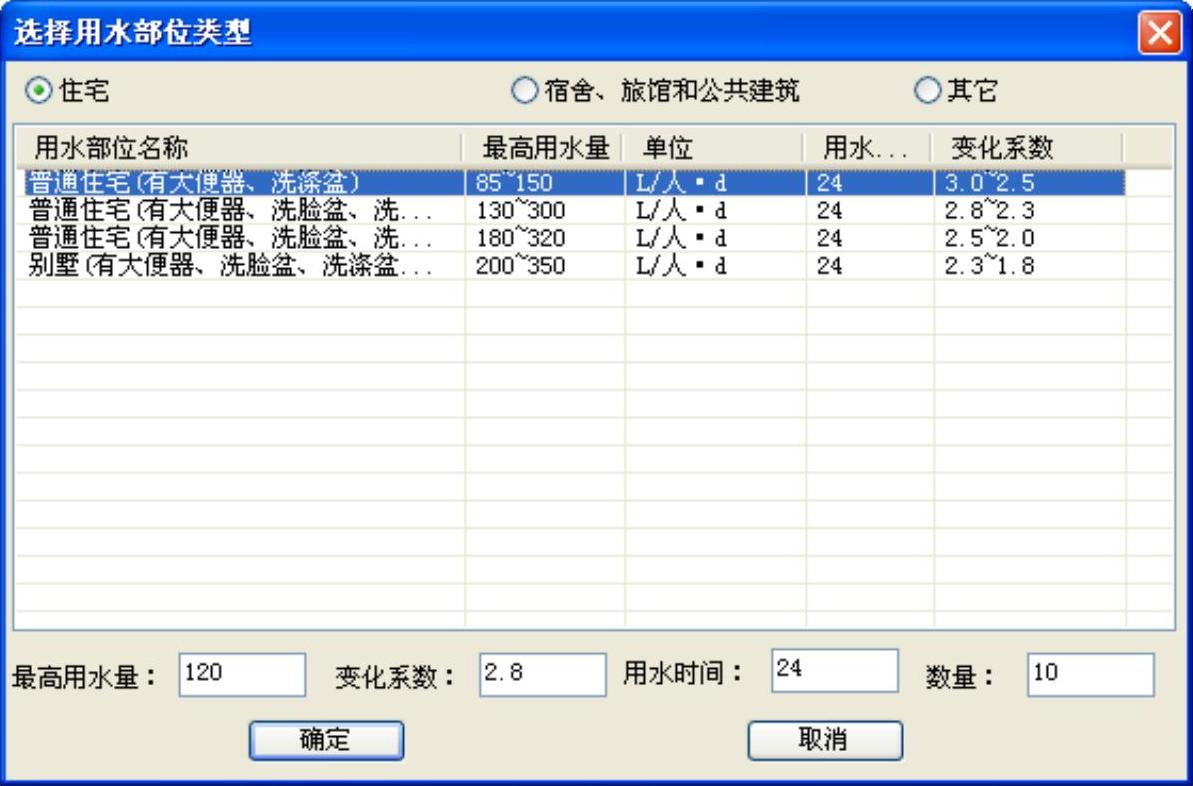

图5-42 【选择用水部位类型】对话框
图5-43 计算结果
【最高日，最大时用水量计算】对话框中功能按钮的含义：
“修改”按钮：选中用水部位名称选项，单击该按钮，可以弹出【选择用水部位类型】对话框；在其中可以修改用水部位的各项参数值。
“删除”按钮：选中用水部位名称选项，单击该按钮，可删除该项。
“未预见水量百分比”选项：在文本框中可以定义管网流失和未预见水量的系数，取10%~15%。

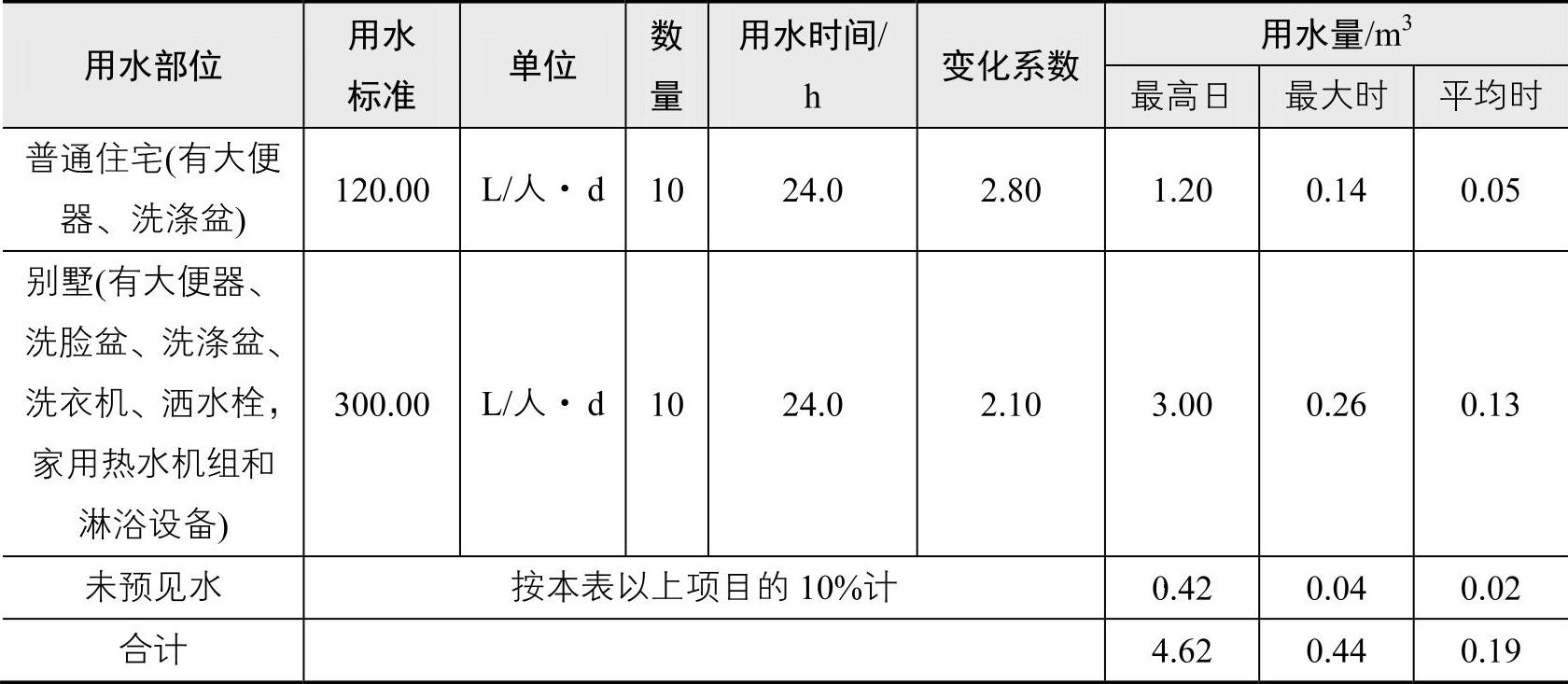

“计算书”按钮：单击该按钮，计算结果即可以Word文档的形式输出，见表5-13。
表5-13 最高日，最大时用水量计算书
按照《建筑给水排水设计规范》（GB50015-2003）（2009年版）计算。
