喷淋管径命令执行步骤
【摘要】：喷淋管径命令的执行方式有：命令行：输入PLGJ命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第5章/5.4.2喷淋管径.dwg”素材文件，结果如图5-35所示。02 输入PLGJ命令按回车键，系统弹出对话框，设置参数如图5-36所示。03 同时命令行提示如下：命令:PLGJ请选择喷淋干管<退出> //在对话框中单击“确定”按钮，在绘图区中选择喷淋干管，标注喷淋管径的结果如图5-34所示。定义不同的建筑物危险等级，对应喷头数会发生相应的变化。
调用喷淋管径命令，可以计算喷淋管径并标注在平面图中。如图5-34所示为喷淋管径命令的执行结果。
喷淋管径命令的执行方式有：
命令行：输入PLGJ命令按回车键。
菜单栏：单击“计算”→“喷淋管径”命令。
下面以图5-1所示的喷淋管径结果为例，介绍调用喷淋管径命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第5章/5.4.2喷淋管径.dwg”素材文件，结果如图5-35所示。
02 输入PLGJ命令按回车键，系统弹出【根据喷头数计算管径】对话框，设置参数如图5-36所示。
03 同时命令行提示如下：
命令:PLGJ
请选择喷淋干管<退出> //在对话框中单击“确定”按钮，在绘图区中选择喷淋干管，标注喷淋管径的结果如图5-34所示。

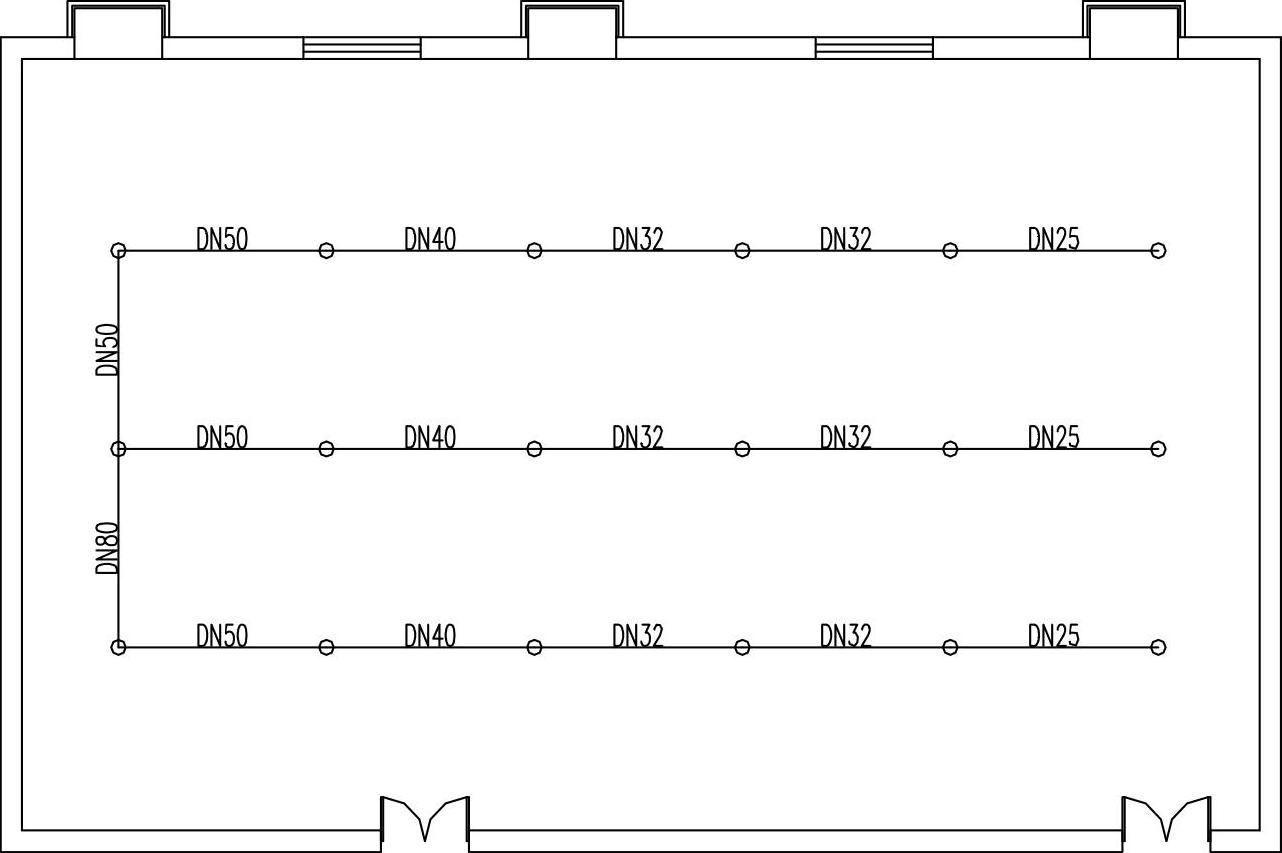

图5-34 喷淋管径

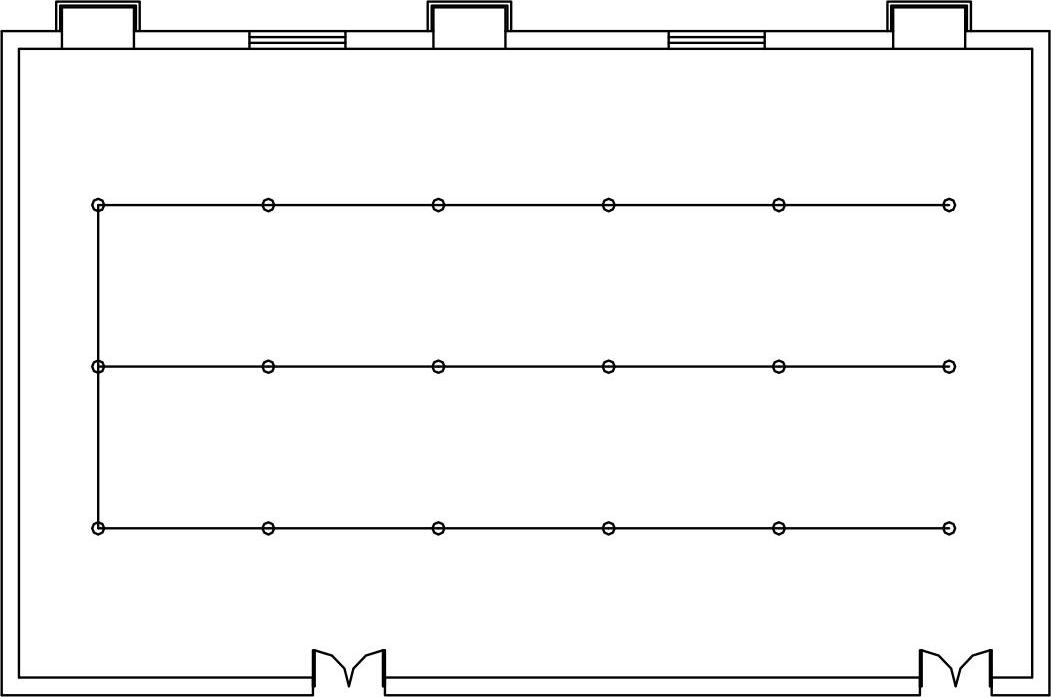

图5-35 打开素材
【根据喷头数计算管径】对话框中功能控件的含义如下：
“管径与喷头数对应关系”选项组：在选项组下的各个文本框中，可使用原有系统的设置，也可自定义不同管径连接的喷头数。在文本框中设置0个喷头的时候，系统将跳过不标注该管的管径。
“危险等级”选项组：系统提供了三种危险等级，分别是轻危等级、中危等级、高危等级。定义不同的建筑物危险等级，对应喷头数会发生相应的变化。
“恢复缺省设置”按钮：单击该按钮，系统会将被修改的喷头数恢复至原始设置。
“考虑K值”选项：勾选选项前的复选框，可以在进行喷淋管径赋值的时候考虑到不同喷头特性系数K对管径产生的影响。
“DN65改用DN70”选项：勾选选项前的复选框，可使用DN70的管径代替DN65的管径进行赋值。
“管径文字高度”选项：在文本框中可以定义管径标注文字的大小。

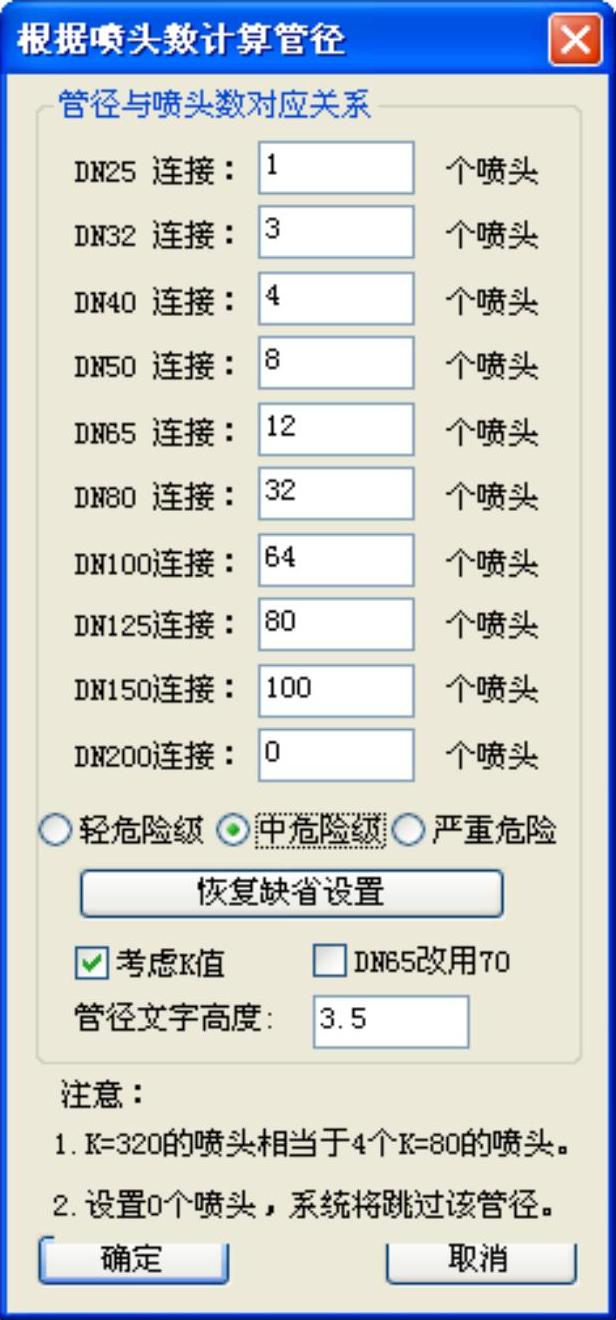

图5-36 【根据喷头数计算管径】对话框
