调用消防计算命令，可以进行消防系统的水力计算。如图5-30所示为消防计算命令的操作结果。

消防计算命令的执行方式有：

命令行：输入XFJS命令按回车键。

菜单栏：单击“计算”→“消防计算”命令。

下面以图5-30所示的消防计算结果为例，介绍调用消防计算命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第5章/5.3.2消防计算.dwg”素材文件，结果如图5-31所示。

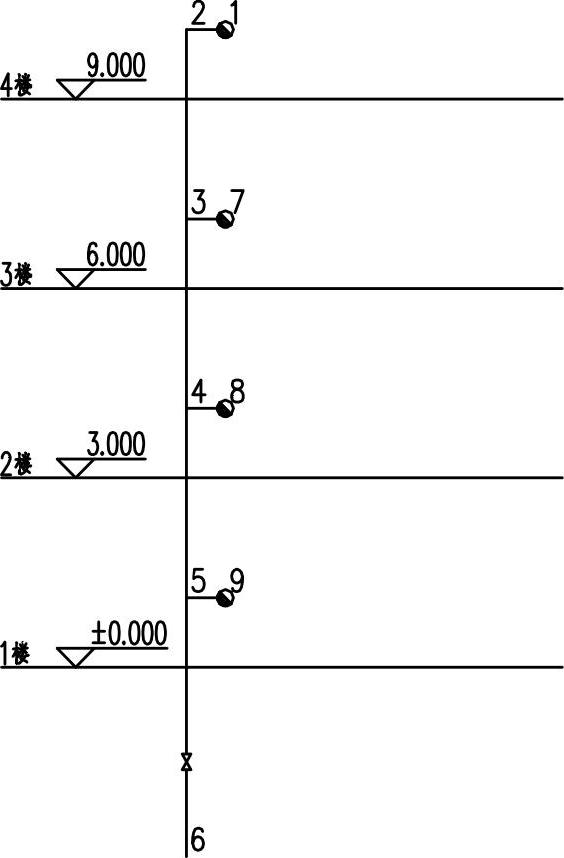

图5-30 消防计算

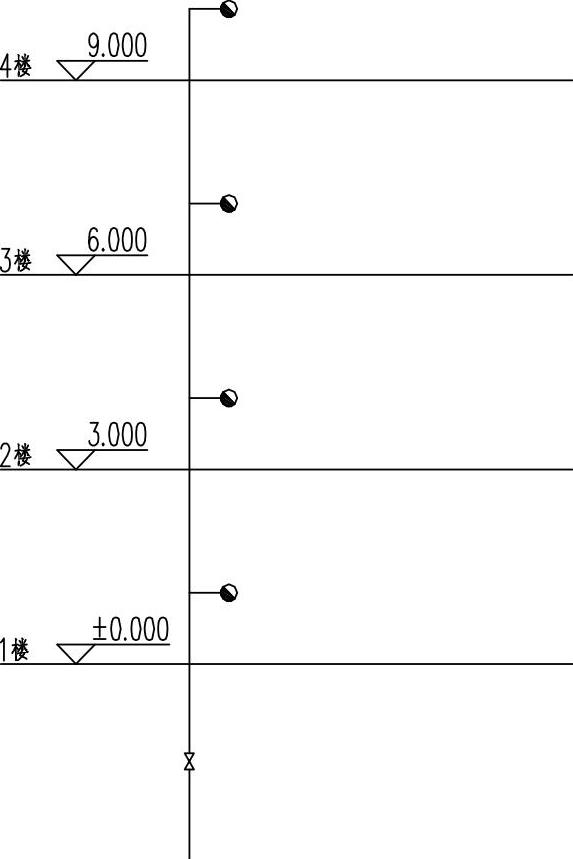

图5-31 打开素材

02 输入XFJS命令按回车键，命令行提示如下：

命令:XFJS

请选择消火栓干管<退出> //选定干管，如图5-32所示；系统弹出【消火栓水力计算】对话框，设置参数如图5-33所示。

请选择作用消火栓<退出>:指定对角点:找到4个 //单击“计算”按钮关闭对话框，在绘图区中框选所有的消火栓，按下回车键即可完成操作，结果如图5-30所示。

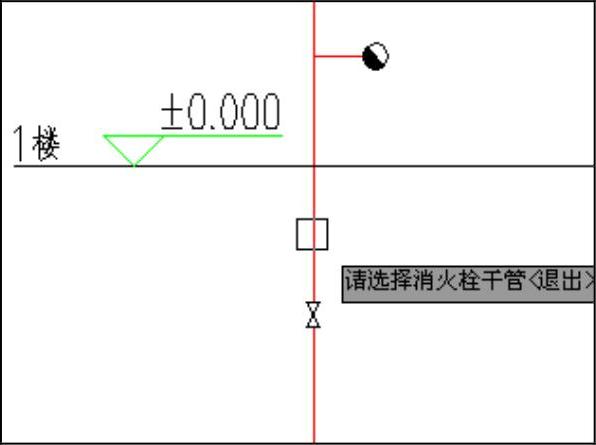

图5-32 选定消火栓干管

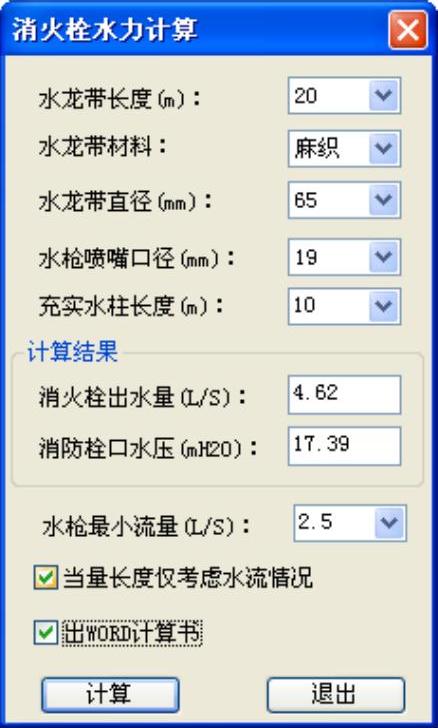

图5-33 设置消火栓系数

03 在【消火栓水力计算】对话框中勾选“出Word计算书”选项后，计算结果可以Word文档的形式输出，消火栓水力计算结果见表5-12。

计算参数：

水龙带材料：麻织；

水龙带长度：20m；

水龙带直径：65mm；

水枪喷嘴口径：19mm；

充实水柱长度：10m。

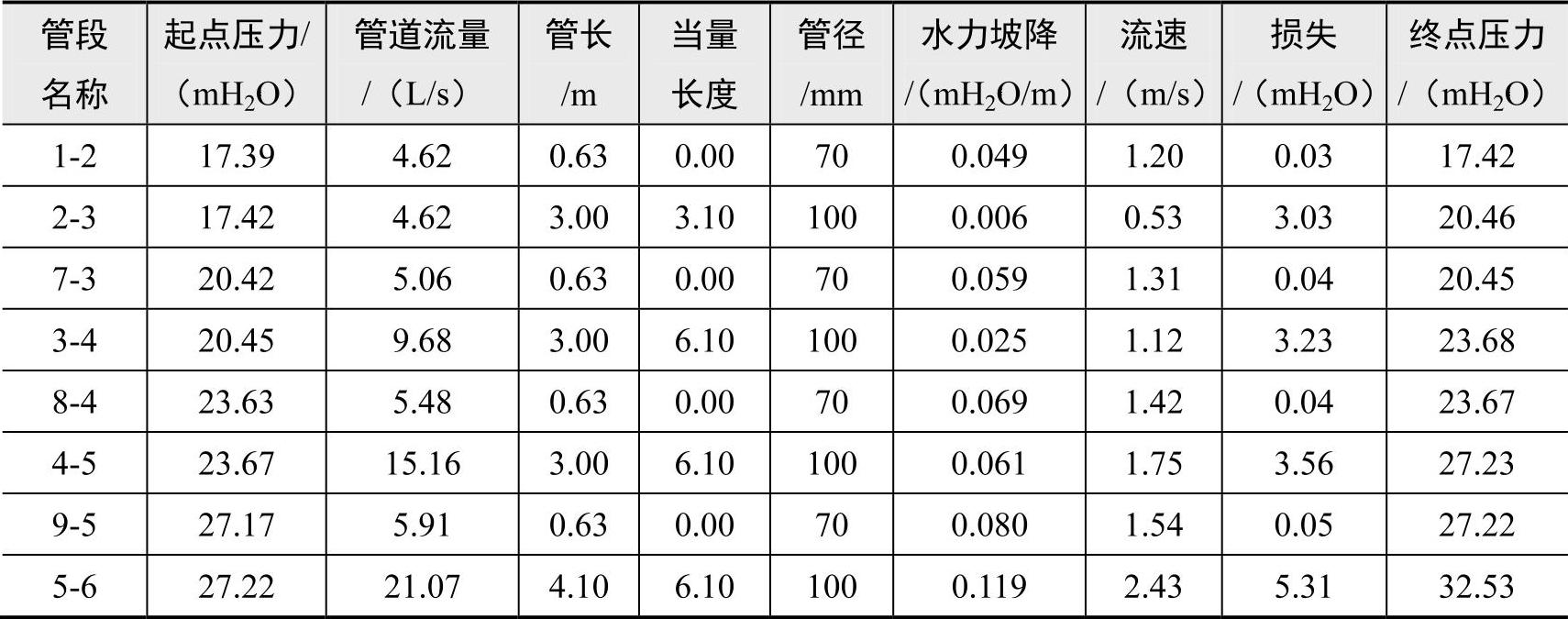

表5-12 消火栓水力计算结果

计算结果:入口压力:32.53mH₂O。
