天正给水排水标准教程：消火栓流量计算方法

2023-08-22 理论教育版权反馈

【摘要】：1．最不利点消火栓流量计算式中 qxh——最不利点消火栓流量水枪喷嘴射出的流量（L/s）；规范中要求与水枪的额定流量进行比较，取较大值；B——水枪水流特性系数；Hq——水枪喷嘴造成一定程度的充实水柱所需要的水压。5．流速计算式中 v——流速；qxh——管段流量（L/s）；Dj——管道的计算内径。

消火栓系统水力计算的原理参照《建筑设计防火规范》GB50016—2006、《高层民用建筑设计防火规范》GB50045—1995、《自动喷淋灭火系统设计规范》GB50084—2001。在进行消火栓系统水力计算的过程中，可以到这些规范中查询相关的标准。

1．最不利点消火栓流量计算

式中 q_xh——最不利点消火栓流量水枪喷嘴射出的流量（L/s）；规范中要求与水枪的额定

流量进行比较，取较大值；

B——水枪水流特性系数；

H_q——水枪喷嘴造成一定程度的充实水柱所需要的水压（0.01MPa）。

2．最不利点消火栓压力计算

式中 H_xh——最不利点消火栓压力消火栓栓口的最低水压（0.10MPa）；

h_d——消防水带的水头损失（0.01MPa）；

H_q——水枪喷嘴造成一定程度的充实水柱所需要的水压（0.01MPa）；

H_sk——消火栓栓口水头损失，可取0.02MPa。

L_d——水带的长度（m）；

q_xh——水枪喷射嘴射出的流量（L/s）；

B——水枪水流特性系数。

3．次不利点消火栓压力计算

H_xh次=H_xh最+h_层高+h_f+j

式中 h_层高——消火栓间隔的楼层高（m）；

h_f+j——两个消火栓之间的沿程、局部水头流失（m）。

4．次不利点消火栓流量计算

以上公式均摘录于《全国民用建筑工程设计技术措施给水排水（2009）》《建筑给水排水工程》，读者如有不明白的地方，可以从两本书中查找。

5．流速计算

式中 v——流速；

q_xh——管段流量（L/s）；

D_j——管道的计算内径（m）。

6．水力坡降计算

式中 i——水力坡降中每米管道的水头损失（mH₂O/m）；

v——管道内水的平均流速（m/s）；

d_j——管道的计算内径（m）。

7．沿程水头损失计算

h=i×L

沿程

式中 L——管段的长度（m）。

8．局部损失计算

h_局部=i×L_当量

式中 L_当量——管段当量长度（m），可通过查表5-10、表5-11来确定。

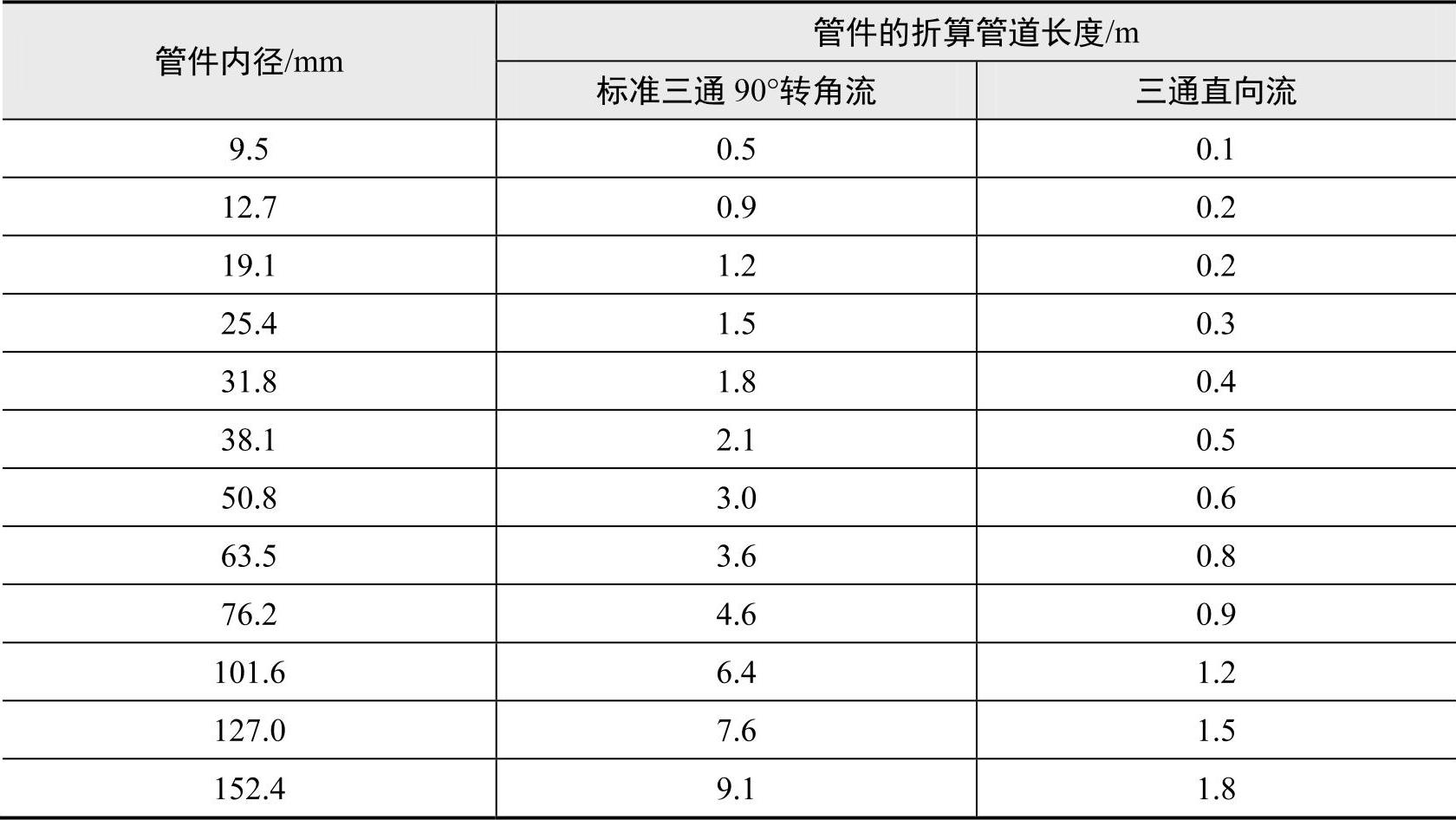

表5-10 阀门和螺纹管件的摩阻损失的折算补偿长度

摘自《建筑给水排水设计规范》（GB50015——2003）

表5-11 当量长度表

摘自《自动喷水灭火系统设计规范》（GB50084——2001）

提示

过滤器当量长度的取值，由生产厂家提供。当异径接头的出口直径不变而入口直接提高1级时，其当量长度应增大0.5倍；提高2级或2级以上时，其当量长度应增1.0倍。
