调用给水计算命令,可以分别绘制住宅给水原理图和公建给水原理图,并分别对给水系统进行水力计算。

给水计算命令的执行方式有:

978-7-111-48538-4-Chapter05-31.jpg 菜单栏:单击“计算”→“给水计算”命令。

下面分别以住宅和公建的给水水力计算为例,介绍给水计算命令的调用方法。

1.住宅给水计算

01 单击“计算”→“给水计算”命令,系统弹出如图5-6所示的【给水计算】对话框。


图5-5 【卫生器具给/排水额定流量/当量】对话框

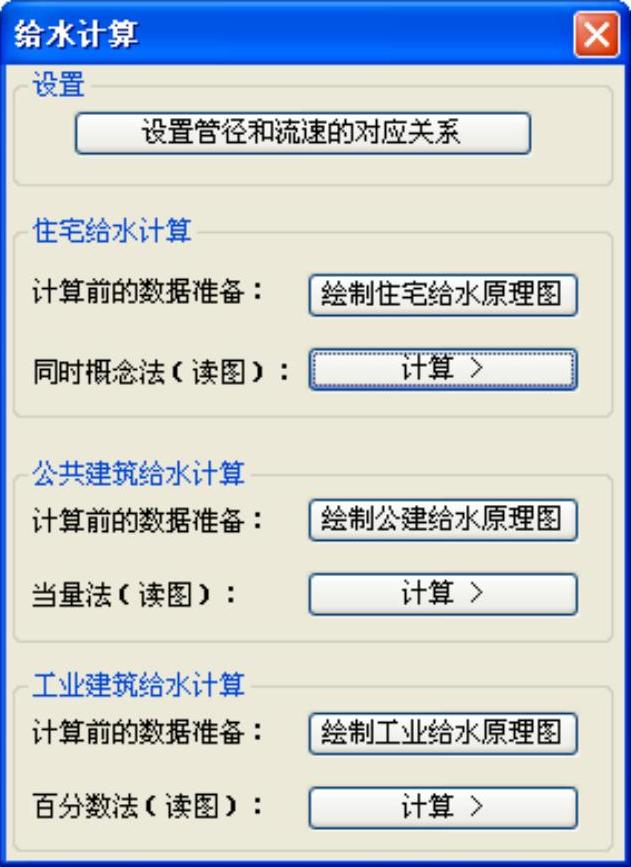

图5-6 【给水计算】对话框

02 单击“设置管径和流速的对应关系”按钮,系统弹出如图5-7所示的【设置管径和流速的关系】对话框,在其中可以对生活给水管道的水流速度进行更改,该设置对住宅给水计算、公建给水计算均有效。

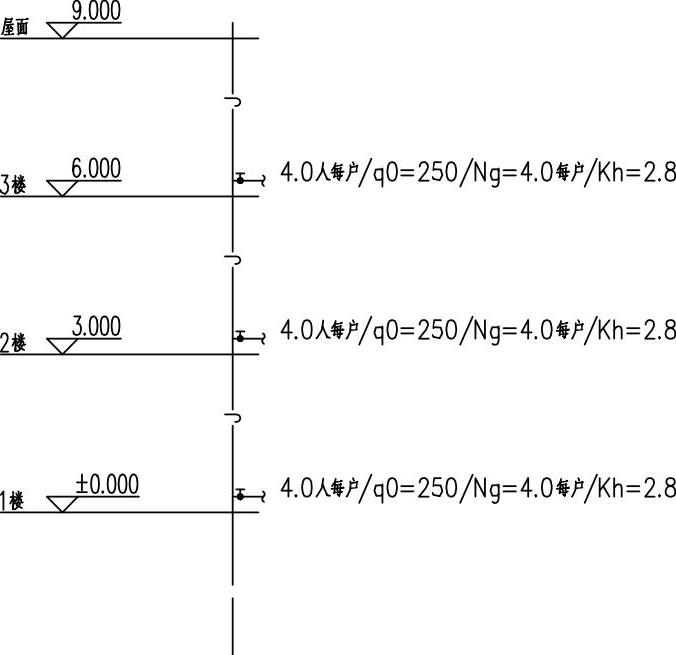

03 在“住宅给水计算”选项组中,单击“绘制住宅给水原理图”按钮;系统弹出【绘制住宅给水原理图】对话框,在其中设置住宅原理图的相关参数,单击“确定”按钮在绘图区中点取原理图的插入位置,完成原理图的绘制结果如图5-8所示。


图5-7 【设置管径和流速的关系】对话框

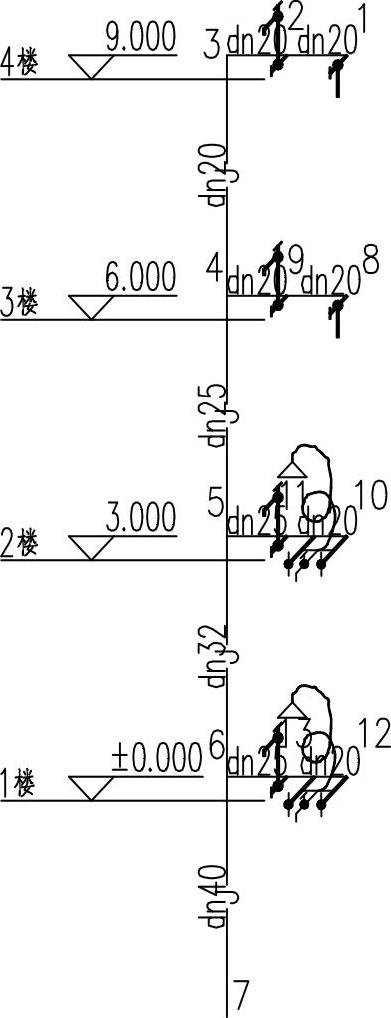

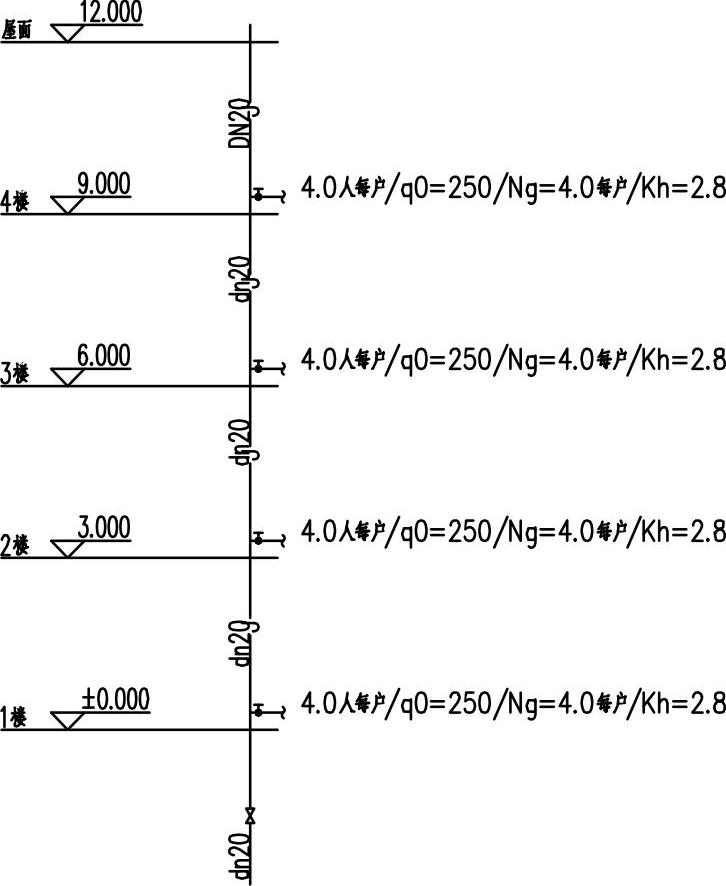

图5-8 原理图的绘制结果

04 重复执行“给水计算”命令,单击【给水计算】对话框中“住宅给水计算”选项组下的“计算”按钮,此时命令行提示如下:

命令:FeedCalcMan

请选择给水总干管<退出>//单击给水总干管,系统弹出如图5-9所示的【住宅给水计算】对话框。

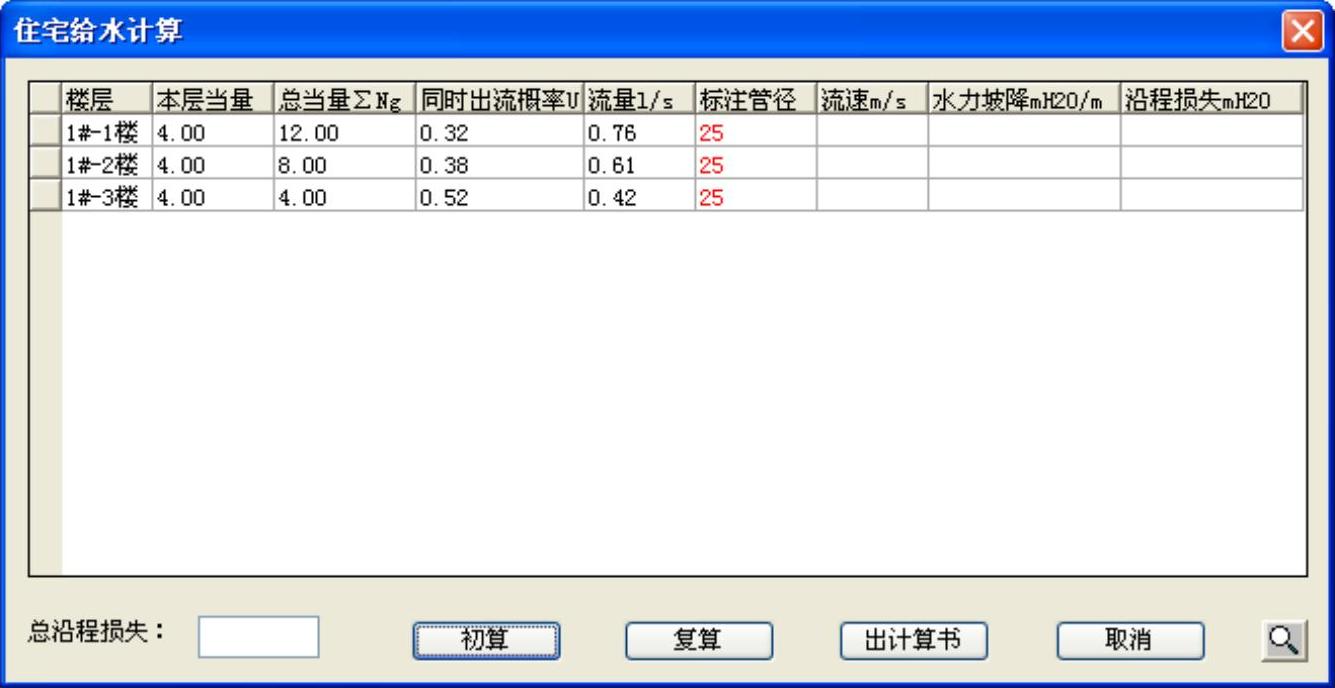

图5-9 【住宅给水计算】对话框

05 单击“初算”按钮,系统可自动计算给水的各项参数,结果如图5-10所示。

06 单击“出计算书”按钮,系统可将计算结果以Word文档的形式输出,其中各楼层给水计算的结果见表5-1。

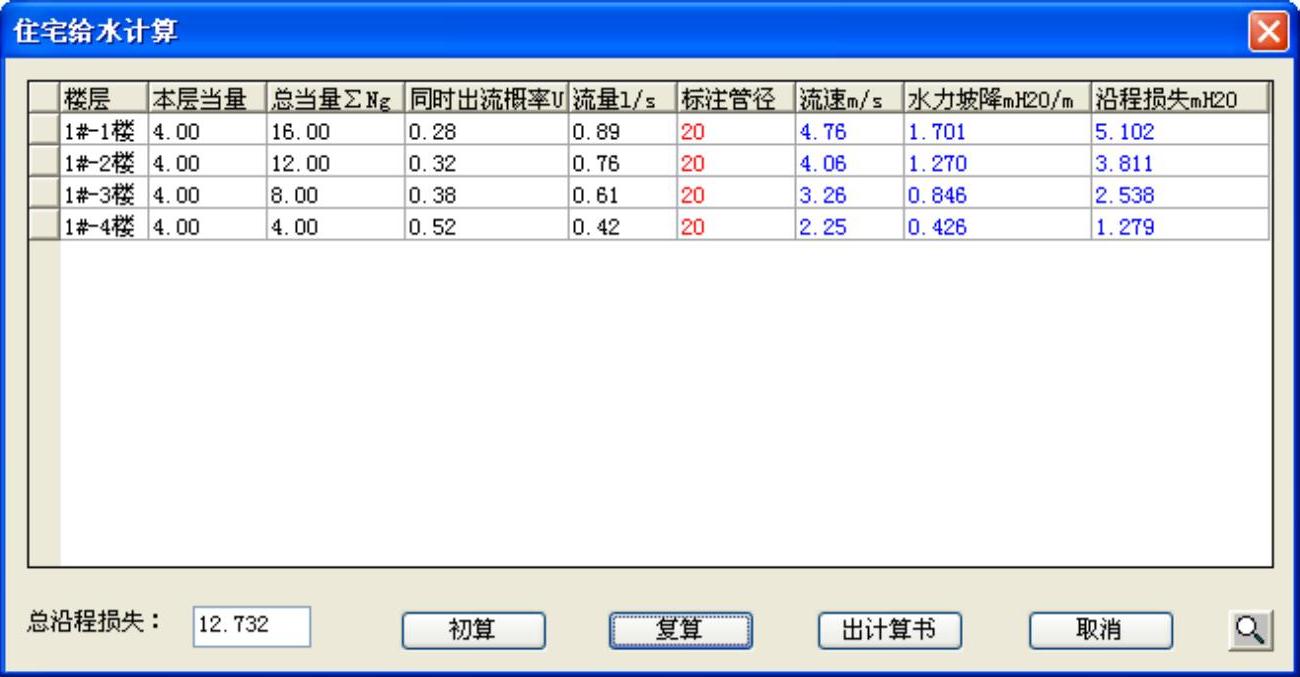

图5-10 计算结果

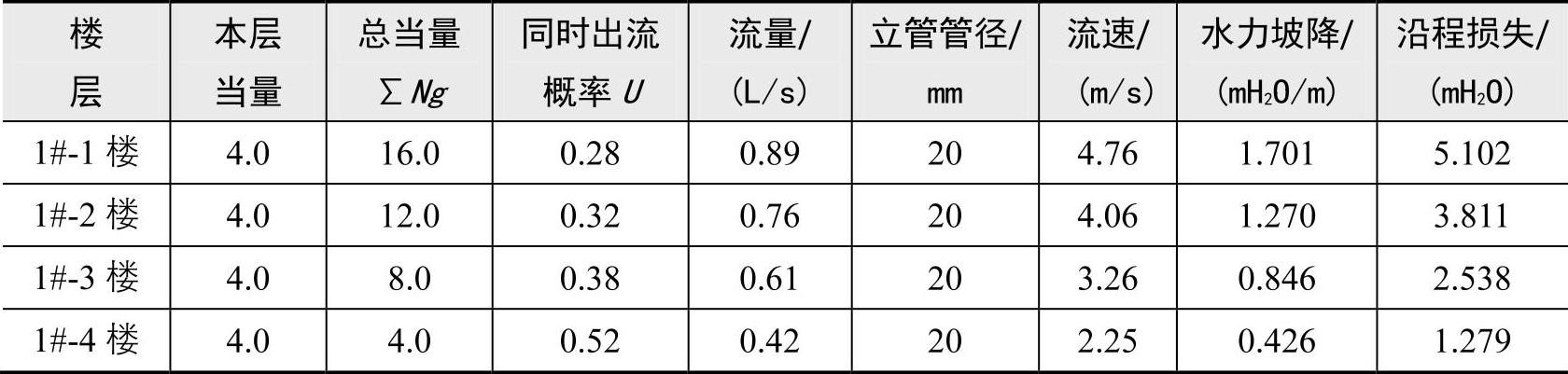

表5-1 给水计算结果

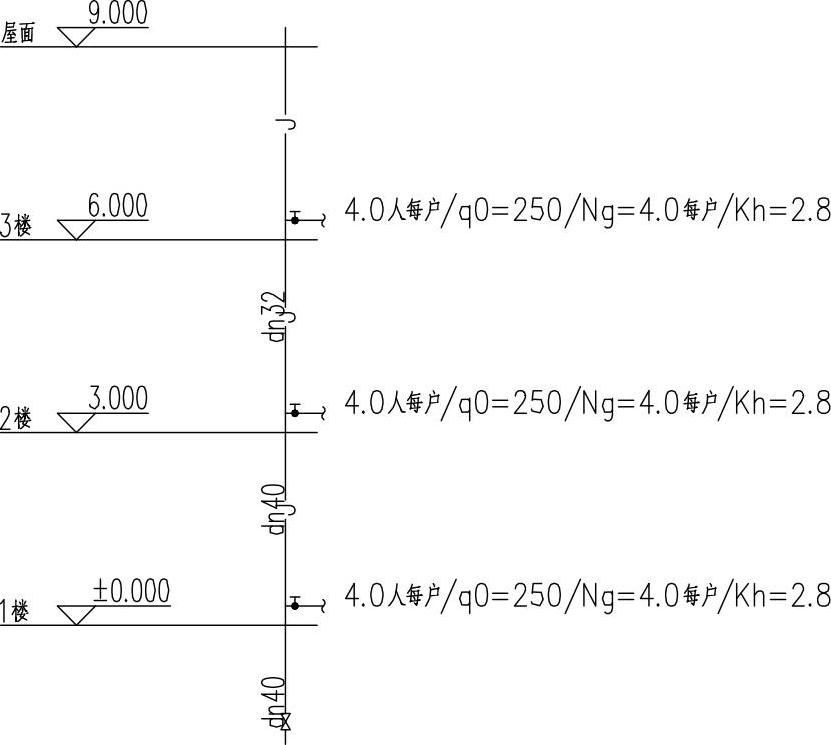

07 计算结果可以附于原理图之上,如图5-11所示。


图5-11 给水计算结果

2.住宅给水计算(已知管径)

给水计算命令提供了两种计算住宅给水的方法,分别是未知管径和已知管径的计算方法。下面介绍在已知管径的情况下进行住宅给水计算的操作步骤。

01 按Ctrl+O组合键,打开配套光盘提供的“第5章/5.1.4给水计算.dwg”素材文件,结果如图5-12所示。

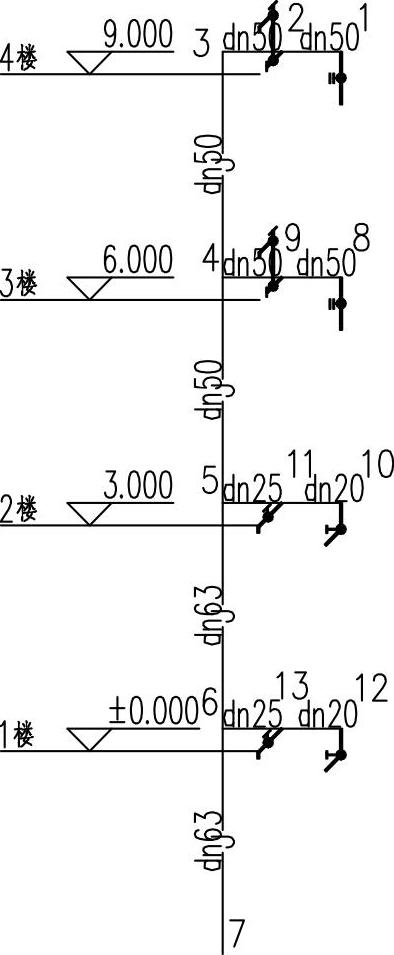

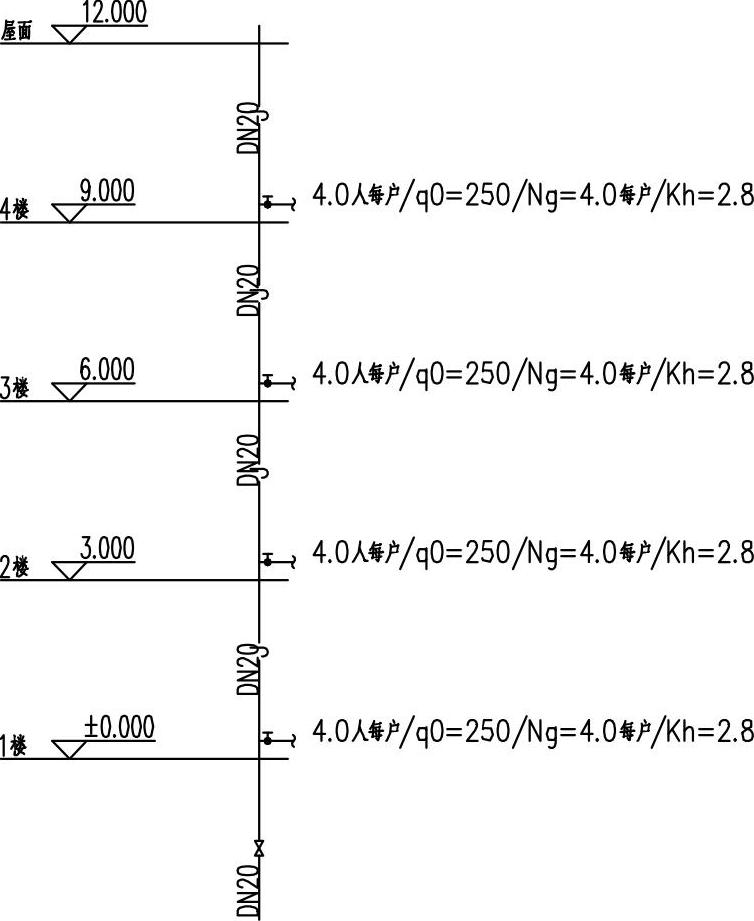

图5-12 打开给水计算素材

02 单击“计算”→“给水计算”命令,系统弹出【给水计算】对话框;在“住宅给水计算”选项组中单击“计算”按钮,选择给水总干管,弹出【住宅给水计算】对话框。

03 在对话框中单击“复算”按钮,即可在对话框中显示计算结果,如图5-13所示。


图5-13 计算结果

04 单击“出计算书”按钮,系统可将计算结果以Word文档的形式输出;其中各楼层给水计算的结果见表5-2。

表5-2 已知管径的计算结果


05 结果可以附于原理图之上,如图5-14所示。

3.公建给水计算

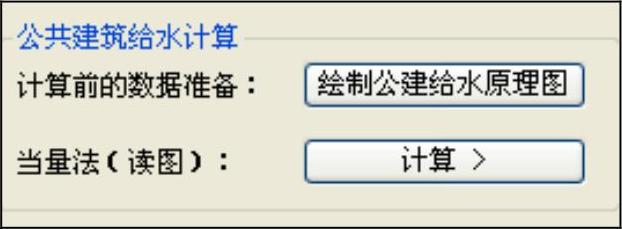

01 单击“计算”→“给水计算”命令,系统弹出【给水计算】对话框;在“公共建筑给水计算”选项组中单击“绘制公建给水原理图”按钮,如图5-15所示。


图5-14 计算结果


图5-15 单击“绘制公建给水原理图”按钮

02 在弹出的【绘制公共建筑给水原理图】对话框中定义公建给水原理图的参数,单击“确定”按钮关闭对话框,完成公建给水原理图的绘制结果如图5-16所示。

03 重复执行给水计算命令,在【给水计算】对话框下的“公共建筑给水计算”选项组中单击“计算”按钮;根据命令行的提示,选择给水总干管;系统弹出【公共建筑给水计算】对话框。

04 在对话框中的“建筑类型”下拉列表上选择“办公楼、商场”选项,设置“大便器延时自闭冲洗阀末端管径”方式为“自动”;单击“初算”按钮,计算结果即在对话框中显示,如图5-17所示。

05 单击“出计算书”按钮,系统可将计算结果以Word文档的形式输出,其中各楼层给水计算的结果见表5-3。


图5-16 公共建筑给水原理图

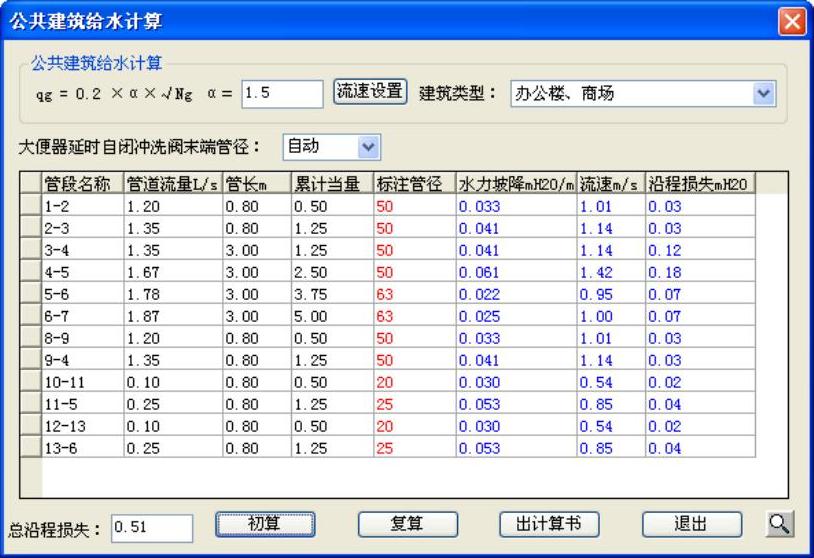

图5-17 计算结果

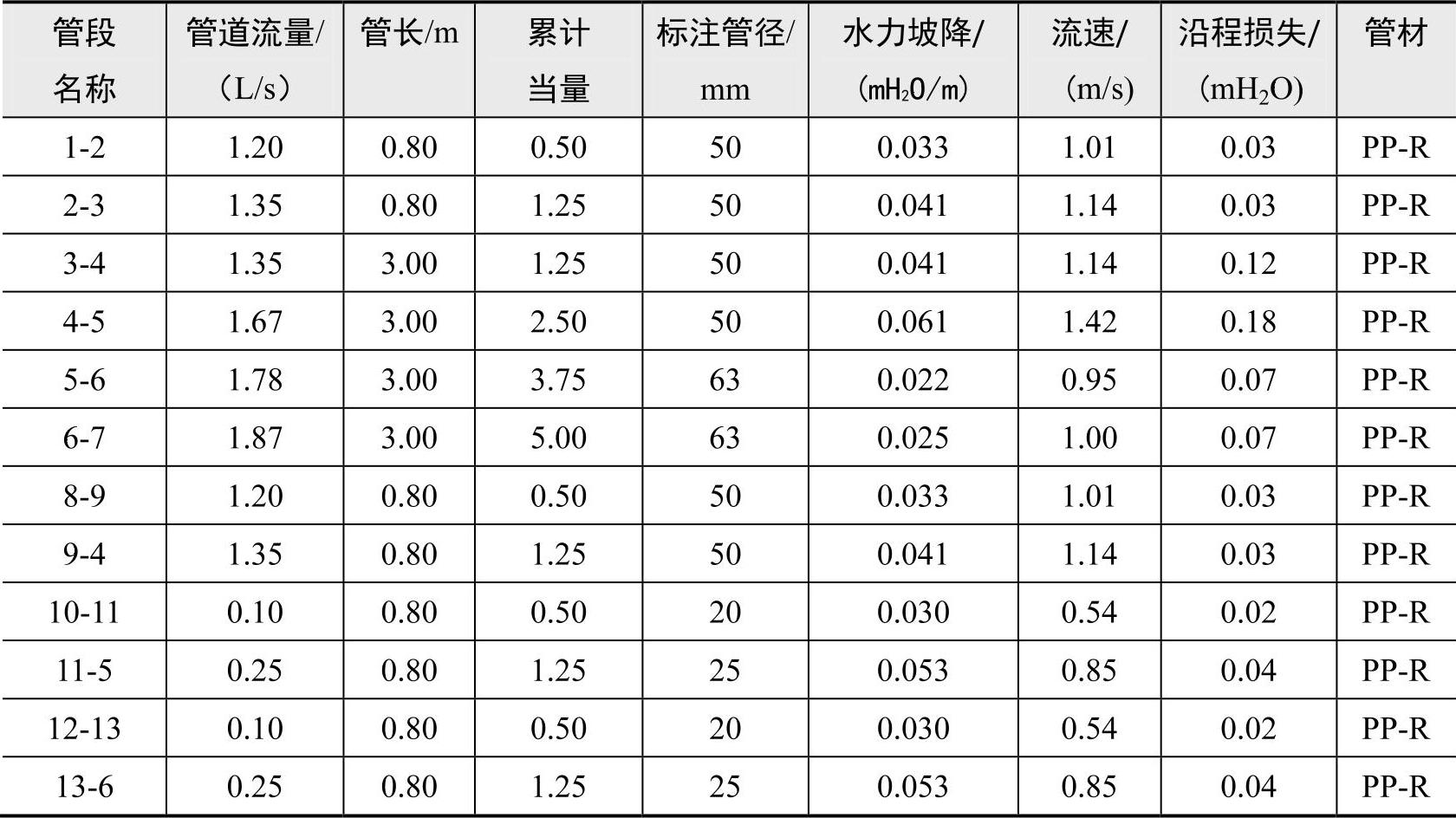

表5-3 公共建筑给水计算结果


06 计算结果可以附于原理图之上,如图5-18所示。

4.工业给水计算

01 单击“计算”→“给水计算”命令,系统弹出【给水计算】对话框;在“工业建筑给水计算”选项组中单击“绘制工业给水原理图”按钮,如图5-19所示。

02 在弹出的【绘制工业建筑给水原理图】对话框中单击“添加楼层”按钮,在“楼层”情况列表框中定义楼层的结果如图5-20所示。

03 选定1层,单击“增加洁具”按钮,弹出【卫生器具给水额定流量】对话框,选择洁具如图5-21所示。


图5-18 计算结果


图5-19 单击“绘制工业给水原理图”按钮

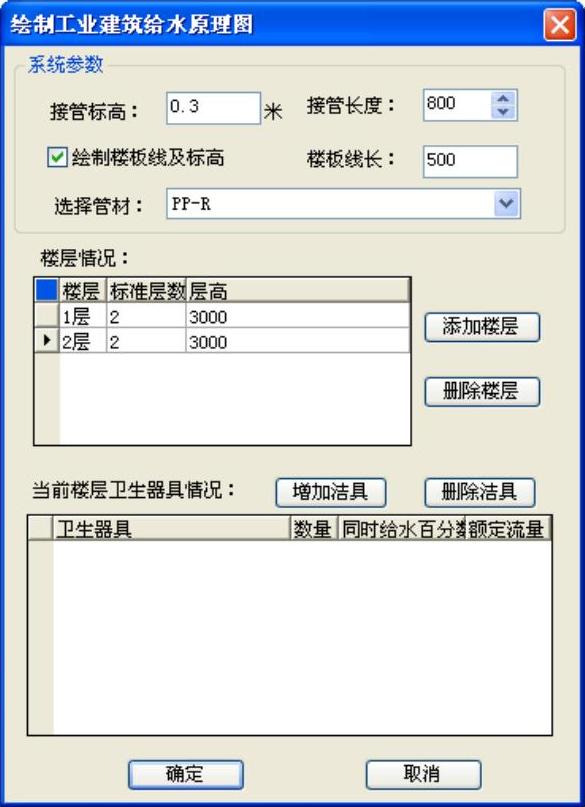

图5-20 【绘制工业建筑给水原理图】对话框

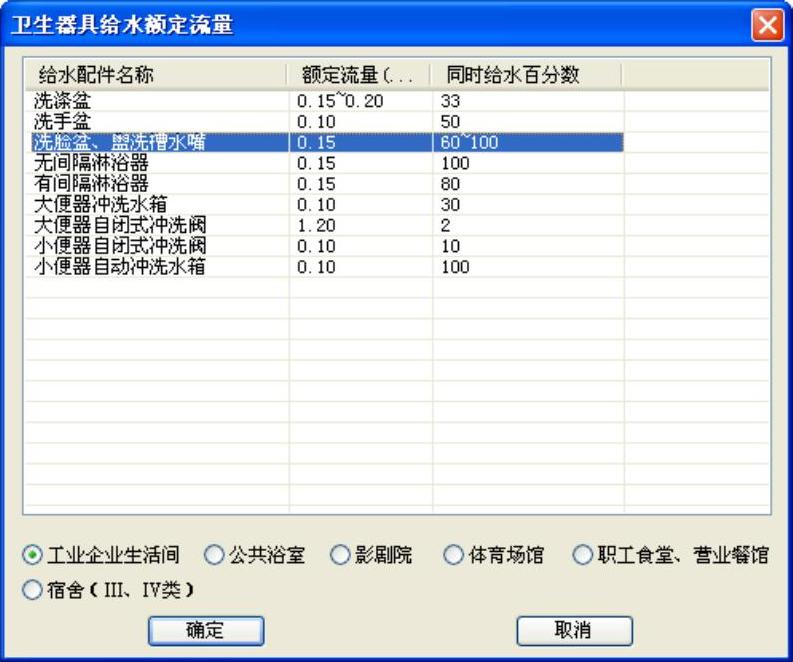

图5-21 【卫生器具给水额定流量】对话框

04 双击选定的给水配件,可以将其相关参数返回到图5-20的对话框中,如图5-22所示。

05 重复操作,继续定义第2层的给水配件,结果如图5-23所示。

06 单击“确定”按钮,关闭对话框,完成工业建筑给水原理图的定义,结果如图5-24所示。


图5-22 返回参数

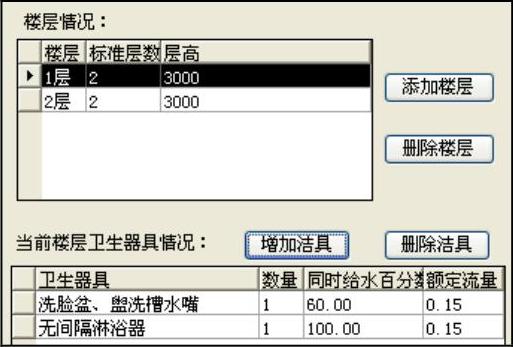

图5-23 定义结果

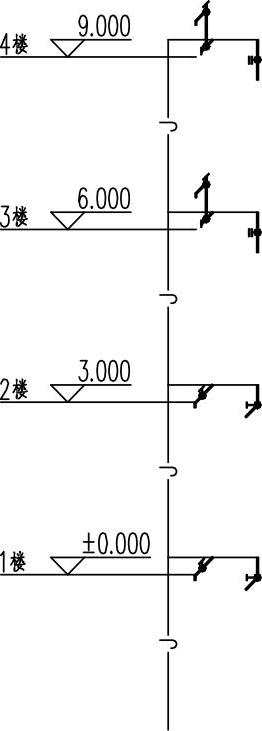

图5-24 工业建筑给水原理图

07 重复执行给水计算命令,在【给水计算】对话框下的“工业建筑给水计算”选项组中单击“计算”按钮;根据命令行的提示,选择给水总干管;系统弹出【工业建筑给水计算】对话框。

08 在对话框中单击“初算”按钮,即可在对话框中显示计算结果,如图5-25所示。

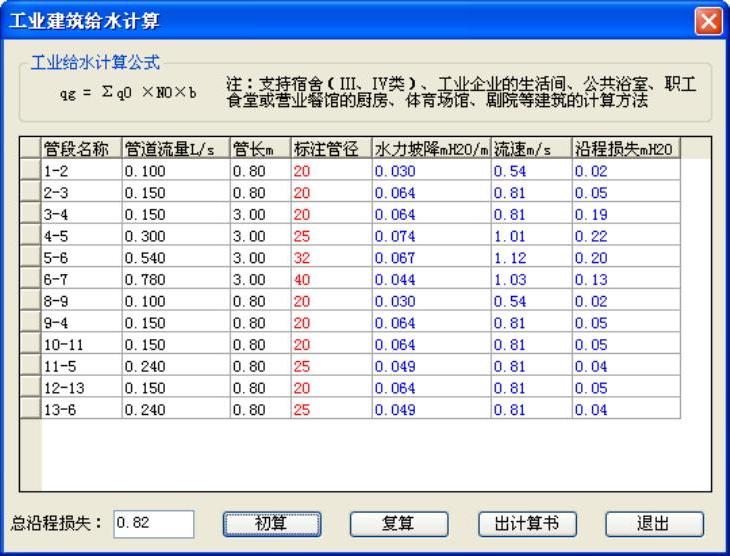

图5-25 计算结果

09 单击“出计算书”按钮,系统可将计算结果以Word文档的形式输出;其中各楼层给水计算的结果见表5-4。

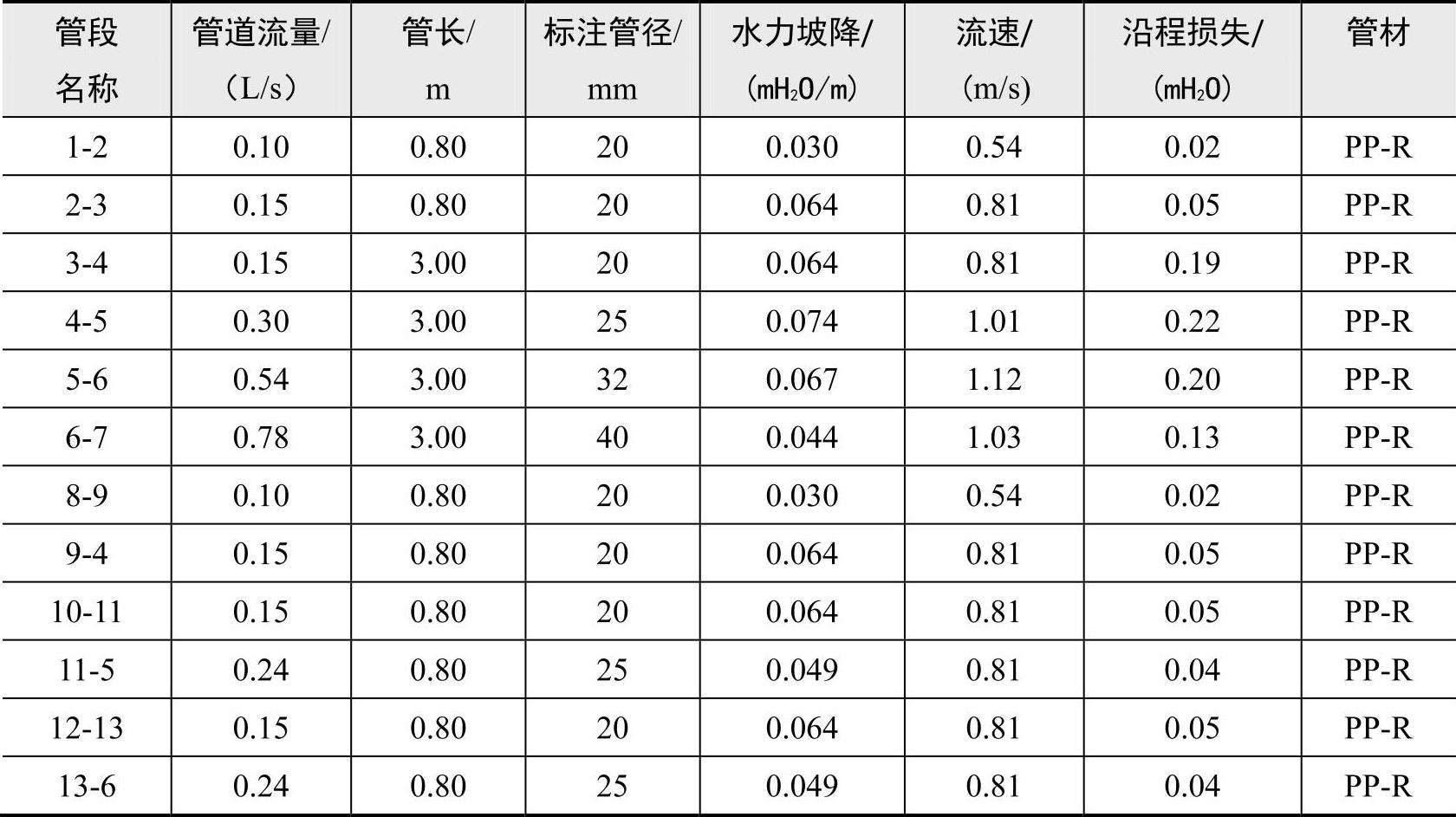

表5-4 工业建筑给水计算结果


总沿程水头损失=0.82mH2O

10 计算结果可以附于原理图之上,如图5-26所示。


图5-26 工业建筑给水计算结果
