调用住宅参数命令，可以修改给水系统中的当量值，以便进行给水计算。如图5-1所示为住宅参数命令的操作结果。

住宅参数命令的执行方式有：

命令行：输入XGDL命令按回车键。

菜单栏：单击“计算”→“住宅参数”命令。

下面以如图5-1所示的住宅参数结果为例，介绍调用住宅参数命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第5章/5.1.3住宅参数.dwg”素材文件，结果如图5-2所示。

02 输入XGDL命令按回车键，命令行提示如下：

命令:XGDL

请选择每层支管末端的断管符号或水龙头:<修改楼栋编号>指定对角点:找到4个 //框选断管符号，如图5-3所示。

03 单击鼠标右键，系统弹出如图5-4所示的【住宅给水计算参数】对话框。

04 在对话框中分别单击“用户定额（L/人天）”“小时变化系数”按钮，参考各自弹出的【AutoCAD】信息提示对话框中的“用水定额”参数、“小时变化系数”的设置范围，在【住宅给水计算参数】对话框中分别设定“用户定额（L/人天）”“小时变化系数”选项中的参数。

05 单击“每户总当量”按钮，系统弹出如图5-5所示的【卫生器具给/排水额定流量/当量】对话框，在左边的列表中选定给水配件名称，双击即可将其添加到右侧的计算栏中，并自动显示总当量值。单击“确定”按钮可将参数返回【住宅给水计算参数】对话框中。

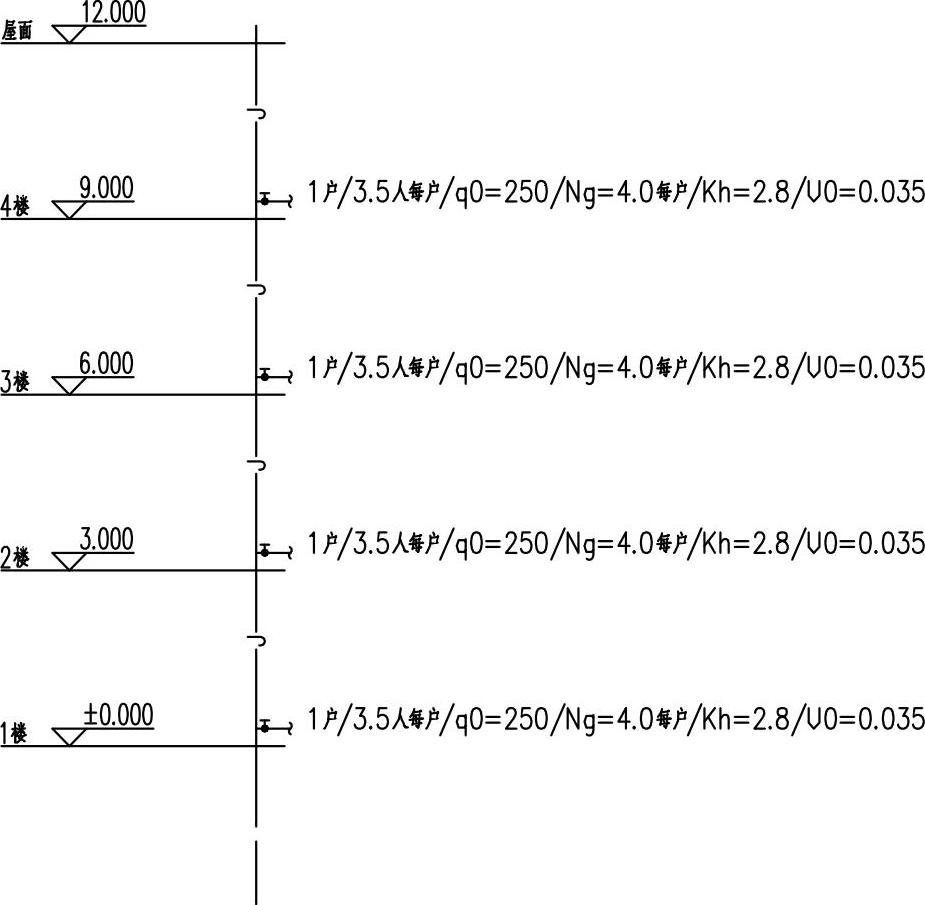

图5-1 住宅参数

图5-2 打开住宅参数素材

图5-3 框选断管符号

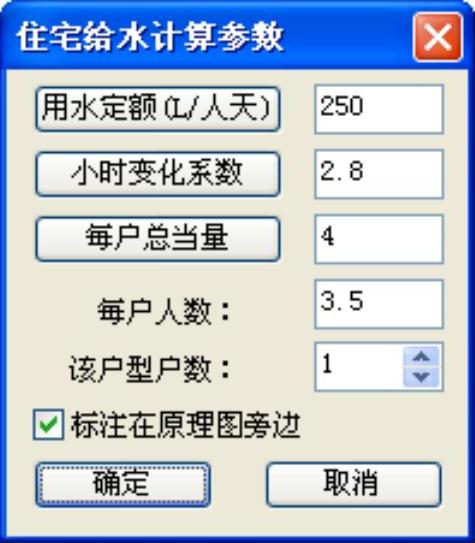

图5-4 【住宅给水计算参数】对话框

06 在【住宅给水计算参数】对话框中单击“确定”按钮，即可完成住宅给水的计算，结果如图5-1所示。
