4.4.2双线阀门的调用与操作方法
【摘要】：调用双线阀门命令，可以在双线双管上插入阀门阀件，并打断水管。双线阀门命令的执行方式有：命令行：输入SXFM按回车键。图4-53 曲率修改的前后对比图4-54 双线阀门下面以如图4-54所示的双线阀门结果为例，介绍调用双线阀门命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第4章/4.4.2双线阀门.dwg”素材文件。图4-55 选择阀门图形图4-56 对话框
调用双线阀门命令，可以在双线双管上插入阀门阀件，并打断水管。如图4-54所示为双线阀门命令的操作结果。双线阀门命令的执行方式有：
命令行：输入SXFM按回车键。

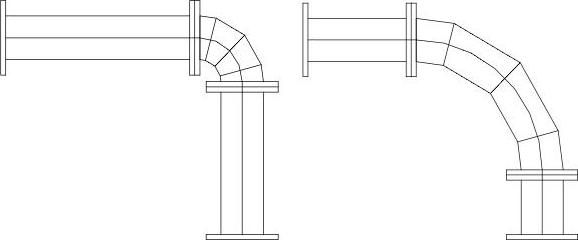

图4-53 曲率修改的前后对比

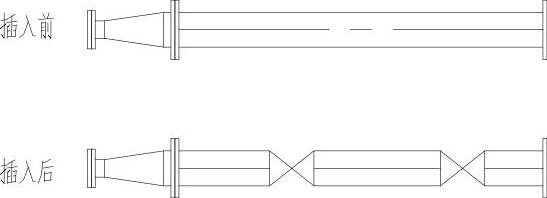

图4-54 双线阀门
下面以如图4-54所示的双线阀门结果为例，介绍调用双线阀门命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第4章/4.4.2双线阀门.dwg”素材文件。
02 输入SXFM按回车键，系统弹出【天正给排水图块】对话框，选择待插入的阀门图形，如图4-55所示。
03 同时命令行提示如下：
命令:SXFM
请指定阀件的插入点[左右翻转(F)/上下翻转(D)]<退出>: //在双线管指定阀门图形的插入单，即可完成阀门的绘制，结果如图4-54所示。
【天正给排水图块】对话框中功能控件的含义如下：
“带法兰”按钮
：单击该按钮，可以插入带法兰的附件。
“制作图块”按钮
：单击该按钮，可以将指定的图形制作成块，并插入到双线管中。
“图库管理”按钮
：单击该按钮，可以弹出【天正图库管理系统】对话框，在其中可选择附件图形插入至双线管中。
“阀门规格”按钮
：单击该按钮，系统弹出如图4-56所示的【阀门规格】对话框。在对话框中单击“添加”“删除”按钮，可以添加或删除新的阀门。
在对话框右边的阀门参数预览框中，可以修改不同管径所对应的阀门尺寸。
双击已绘制的阀门，系统弹出如图4-57所示的【阀门编辑】对话框。在其中可以修改阀门的参数，单击“类型参数”中的阀门预览框，在弹出的列表框中可以更改阀门的样式。

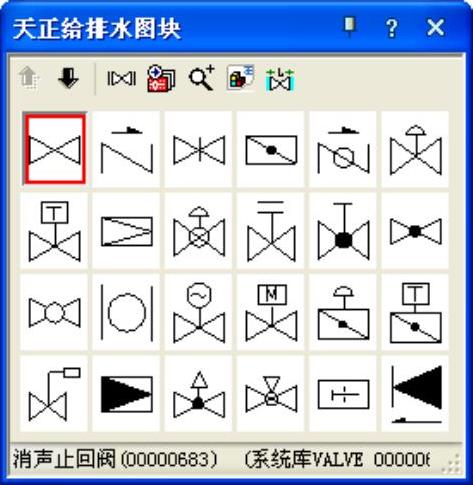

图4-55 选择阀门图形

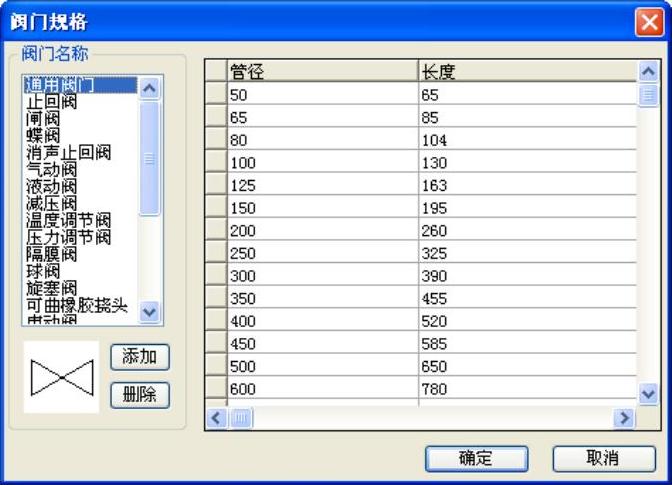

图4-56 【阀门规格】对话框
