调用双线水管命令，可以绘制双线水管，并自动生成弯头、三四通、法兰、变径以及扣弯。如图4-44所示为双线水管命令的操作结果。双线水管命令的执行方式有：

命令行：输入HSXG按回车键。

菜单栏：单击“水泵间”→“双线水管”命令。

图4-44 双线水管

下面以图4-44所示的双线水管结果为例，介绍调用双线水管命令的方法。

01 输入HSXG按回车键，系统弹出【绘制双线管】对话框，设置参数如图4-45所示。

02 同时命令行提示如下：

命令:HSXG

请输入起点:<退出>

请输入双线水管终点<退出>: //分别指定双线水管的起点和终点，完成双线水管的绘制结果如图4-44所示。

【绘制双线管】对话框中功能控件的含义如下：

“水管管径”选项：单击选项文本框，在其下拉列表中可以选择系统所提供的水管管径参数。

“管道连接方式”选项组：系统提供了两种管道连接方式，分别是焊接连接、法兰连接；单击选中其中一种，在选项右边的预览框中可以查看该样式的绘制结果。

“压力”选项：定义双线管的压力值，单击选项文本框，在弹出的下拉列表中可选择系统给定的压力值参数。

“法兰直径”选项：选择“法兰连接”选项，方能激活该选项；在文本框中显示当前管径对应的法兰盘直径。

“法兰厚度”选项：选择“法兰连接”选项，方能激活该选项；在文本框中显示当前管径对应的法兰盘厚度。

“标高”选项：定义所绘制双管线的标高，可以在命令执行过程中直接改变，管线会自动升降成扣弯。

“立管终标高”选项：勾选选项前的复选框，可根据上一初始标高给出最终标高值，可以绘制立管。

在绘制完成的双线管上单击右键，在弹出的快捷菜单中选择“大小接头”选项，如图4-46所示。

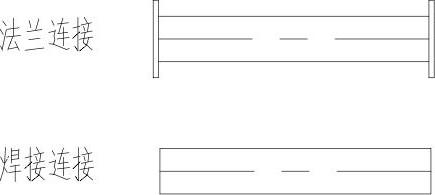

图4-45 【绘制双线管】对话框

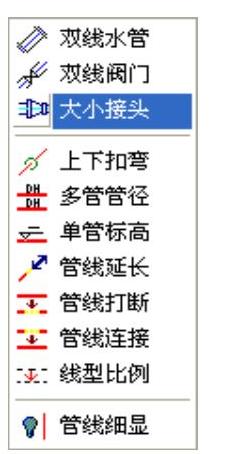

图4-46 快捷菜单

根据命令行的提示，选择待插入大小接头的管线；系统弹出【大小接头】对话框，设置参数如图4-47所示。单击“确定”按钮，绘制大小接头的结果如图4-48所示。

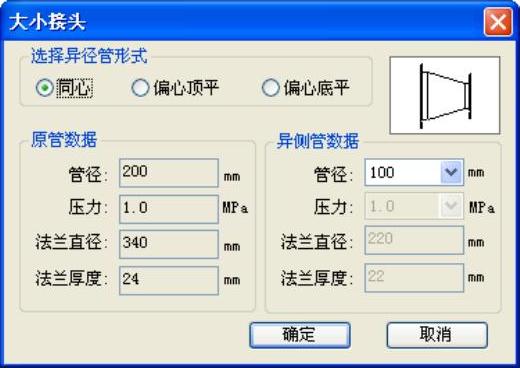

图4-47 【大小接头】对话框

图4-48 绘制大小接头操作前后对比

分别绘制垂直的双线管和水平的双线管，系统可自动生成四通、三通，如图4-49、图4-50所示。

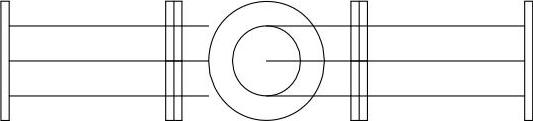

图4-49 四通

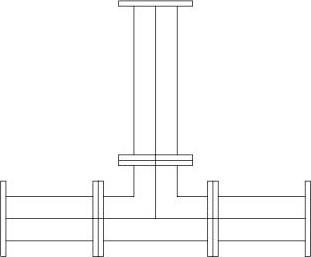

图4-50 三通

连续绘制水平的和垂直的双线管，系统可自动生成弯头，如图4-51所示。在绘制完成的双线管上单击鼠标右键，在弹出的快捷菜单中选择“上下扣弯”选项，命令行提示如下：

命令:SXKW

请点取插入扣弯的位置<选择2管线交叉处插入扣弯>:.BREAK //在双线管点取扣弯的插入点；

选择对象:

指定第二个打断点或[第一点(F)]:F

指定第一个打断点:

指定第二个打断点:

命令:

请输入管线的标高(米)<0.000>1

请输入管线的标高(米)<0.000>2 //分别定义管线的标高，按下回车键即可完成扣弯的绘制，结果如图4-52所示。

图4-51 弯头

图4-52 上下扣弯

弯头的曲率在绘制完成后还可以修改，双击弯头，命令行提示如下：

命令:T98_TObjEdit

请输入自动连接件曲率参数<1.0>3 //定义曲率参数，按下回车键即可完成曲率的修改，结果如图4-53所示。
