TWT2014天正给水排水标准教程-4.3.2剖面生成结果图

2023-08-22 理论教育版权反馈

【摘要】：01 按Ctrl+O组合键，打开配套光盘提供的“第4章/4.3.2剖面生成.dwg”素材文件，结果如图4-41所示。图4-40 剖面生成图4-41 打开面生成素材02 输入SBPM按回车键，命令行提示如下：命令:SBPM请选择剖切符号[手动绘制剖切符号]<退出>:请选择需要剖切的范围:找到1个请点取系统图位置<退出>: //分别点取剖切符号和待剖切的图形，按下回车键并在绘图区中点取图形的插入位置，完成生成剖面命令的操作结果如图4-40所示。

调用剖面生成命令，可以生成水箱或水泵的剖面图形。如图4-40所示为剖面生成命令的操作结果。生成剖面命令的执行方式有：

命令行：输入SBPM按回车键。

菜单栏：单击“水泵间”→“剖面生成”命令。

下面以图4-40所示的剖面生成结果为例，介绍调用剖面生成命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第4章/4.3.2剖面生成.dwg”素材文件，结果如图4-41所示。

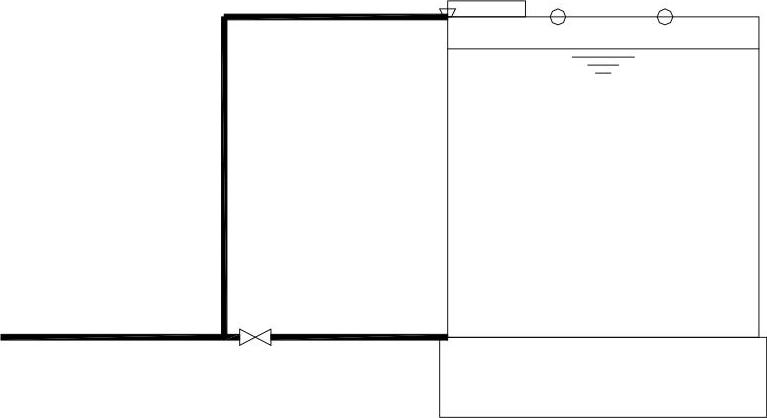

图4-40 剖面生成

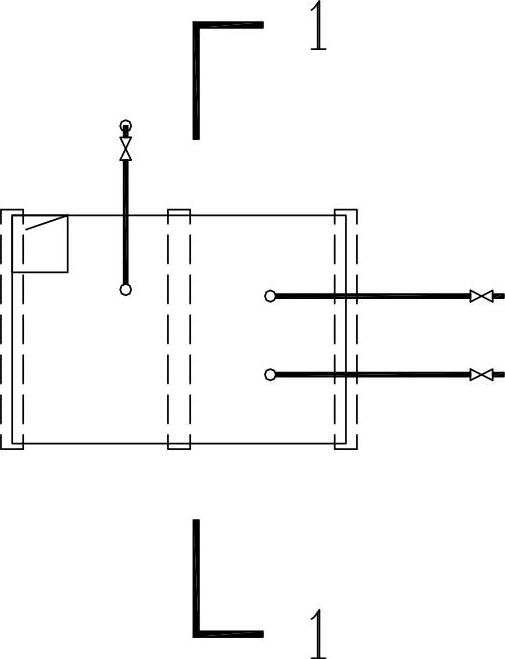

图4-41 打开面生成素材

02 输入SBPM按回车键，命令行提示如下：

命令:SBPM

请选择剖切符号[手动绘制剖切符号(S)]<退出>:

请选择需要剖切的范围:找到1个

请点取系统图位置<退出>: //分别点取剖切符号和待剖切的图形，按下回车键并在绘图区中点取图形的插入位置，完成生成剖面命令的操作结果如图4-40所示。在执行命令的过程中输入S，选择“手动绘制剖切符号”，命令行提示如下：

命令:SBPM

请选择剖切符号[手动绘制剖切符号(S)]<退出>:

请输入剖切编号<1>:

点取第一个剖切点<退出>:

点取第二个剖切点<退出>:

点取剖视方向<当前方向>: //指定剖切编号、剖切点以及剖视方向，即可完成剖切符号的绘制。

调用剖面生成命令，同样可以生成水泵的剖面图。如图4-42所示为卧式水泵的剖面图生成效果，如图4-43所示为立式水泵剖面图的生成效果。

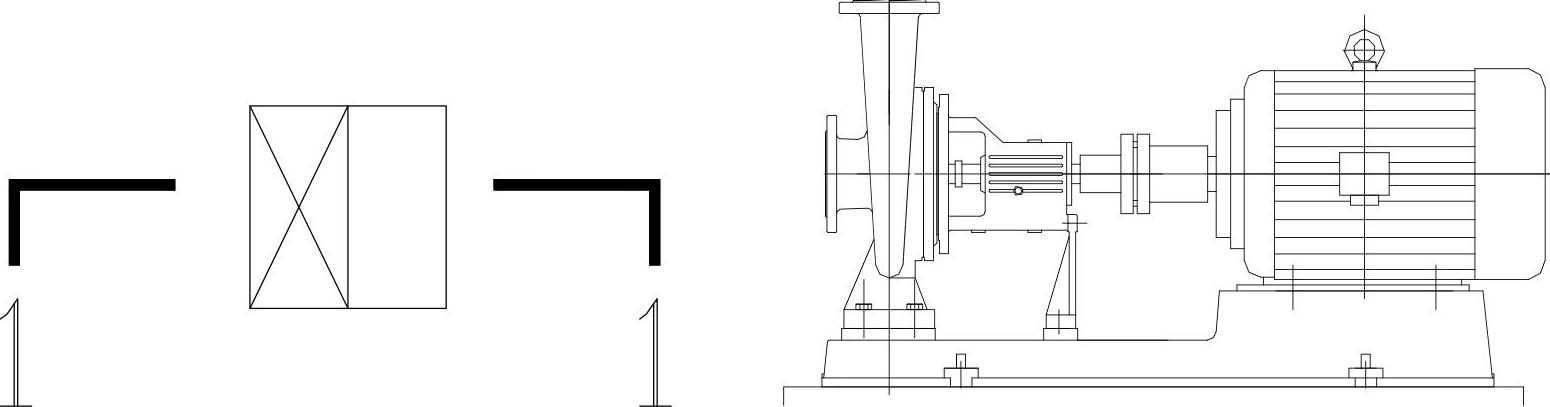

图4-42 卧式水泵剖面图

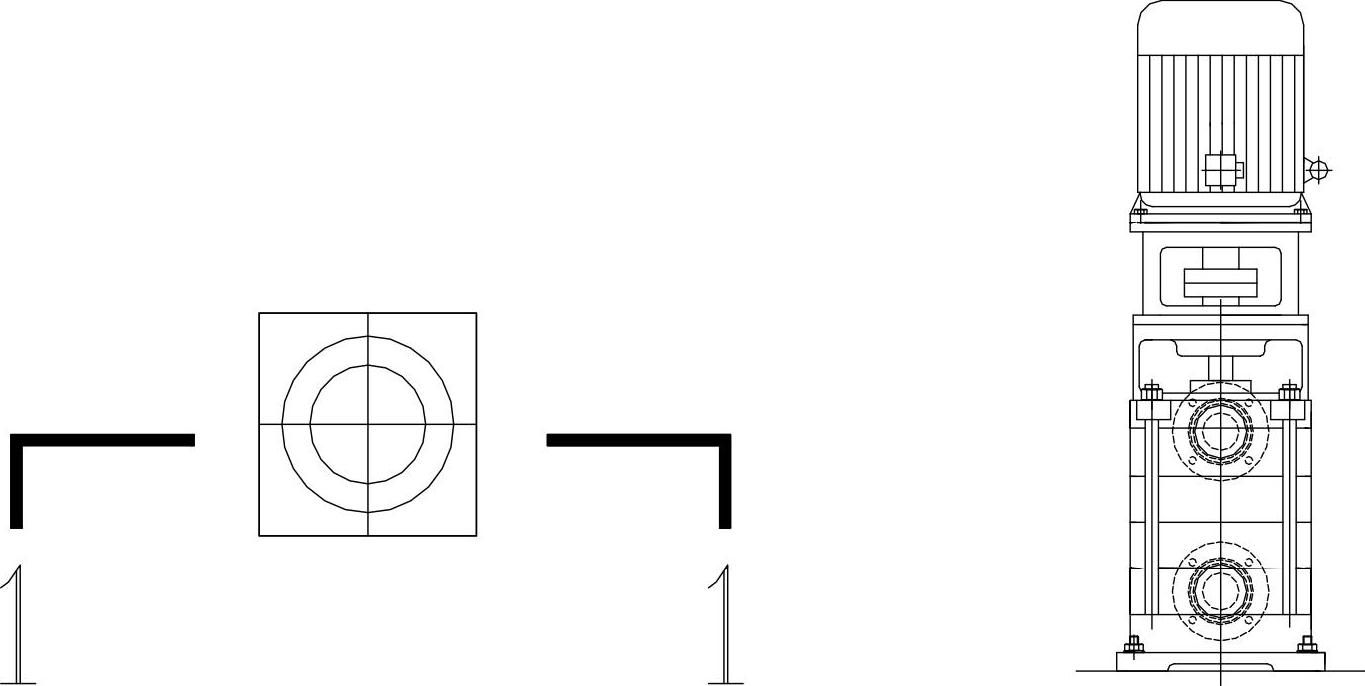

图4-43 立式水泵剖面图
