绘制进出水管-水泵标高自动确定和阀门绘制方法
【摘要】：调用进出水管命令，可以绘制水泵的进出水管，并自动确定标高且绘制相关阀门。如图4-31所示为进出水管命令的操作结果。进出水管命令的执行方式有：命令行：输入JCSG命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第4章/4.2.4进出水管.dwg”素材文件。图4-34 绘制出水管图4-35 设置出水管参数图4-36 进出水管三维视图
调用进出水管命令，可以绘制水泵的进出水管，并自动确定标高且绘制相关阀门。如图4-31所示为进出水管命令的操作结果。进出水管命令的执行方式有：
命令行：输入JCSG命令按回车键。
菜单栏：单击“水泵间”→“进出水管”命令。

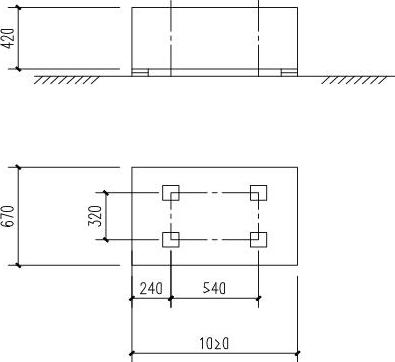

图4-30 水泵基础（减震样式）

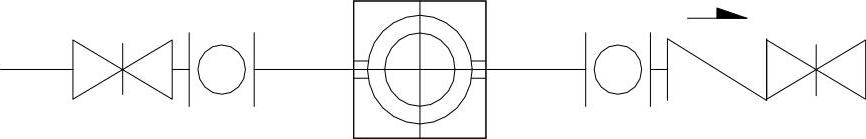

图4-31 进出水管
下面以如图4-31所示的进出水管结果为例，介绍调用进出水管命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第4章/4.2.4进出水管.dwg”素材文件。
02 输入JCSG命令按回车键，命令行提示如下：
命令:JCSG
请选择要连接的水泵<退出>: //选择水泵，系统弹出【绘制水泵进出水管】对话框，单击“出水管”按钮，设置参数如图4-32所示；
请点取管线终点<退出>: //在绘图区中点取管线的终点，如图4-33所示。

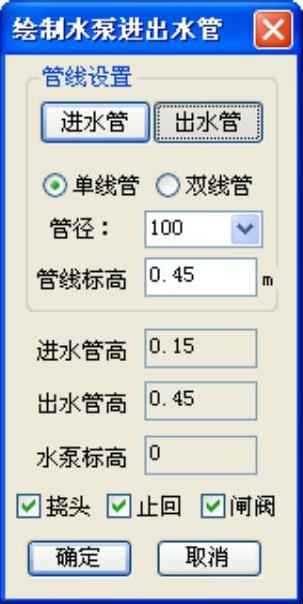

图4-32 【绘制水泵进出水管】对话框

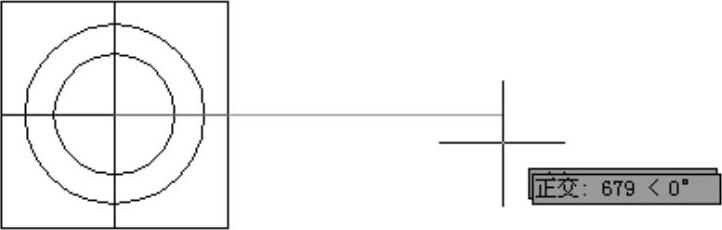

图4-33 点取管线终点
03 绘制出水管图形的结果如图4-34所示。
04 重复执行JCSG命令，在【绘制水泵进出水管】对话框中单击“进水管”按钮，设置参数如图4-35所示。
05 根据命令行的提示，点取管线终点即可完成进水管的绘制，结果如图4-31所示。
06 将视图转换为三维视图，可以查看绘制进出水管图形的三维样式，如图4-36所示。

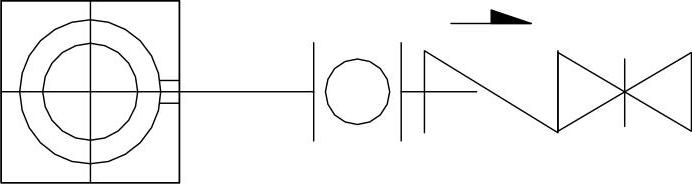

图4-34 绘制出水管

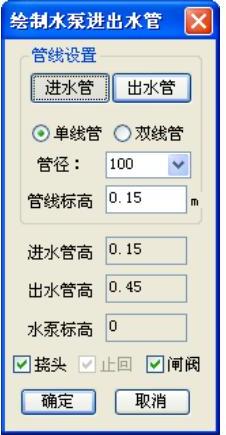

图4-35 设置出水管参数

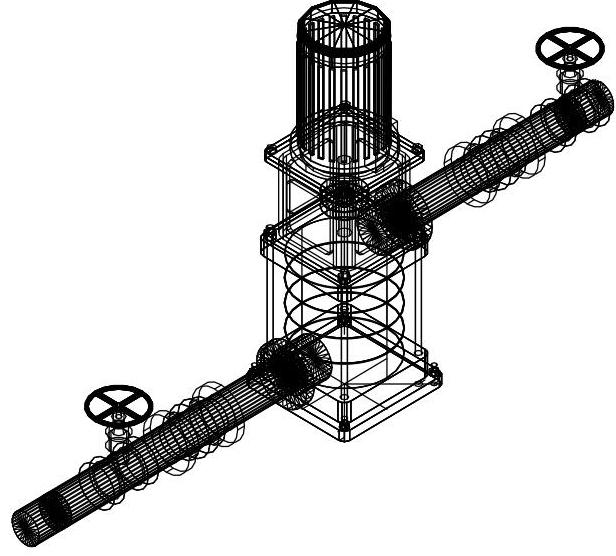

图4-36 进出水管三维视图
