调用绘制水箱命令，可以绘制各种类型的水箱。如图4-1所示为绘制水箱命令的操作结果。绘制水箱命令的执行方式有：

命令行：输入HZSX命令按回车键。

菜单栏：单击“水泵间”→“绘制水箱”命令。

下面以图4-1所示的绘制水箱结果为例，介绍调用绘制水箱命令的方法。

01 输入HZSX命令按回车键，系统弹出【绘制水箱】对话框，设置参数如图4-2所示。

02 同时命令行提示如下：

命令:HZSX

请点取水箱插入点<退出>: //在绘图区中点取水箱的插入点，绘制水箱的结果如图4-1所示。

图4-1 绘制水箱

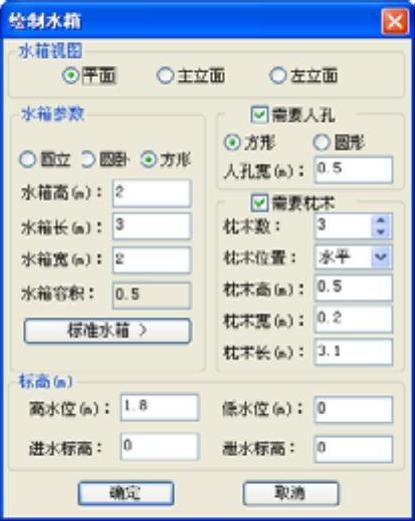

图4-2 【绘制水箱】对话框

03 将视图转换为三维视图，可以查看水箱的三维形式，结果如图4-3所示。

【绘制水箱】对话框中功能控件的含义如下：

“水箱视图”选项组：系统提供了三种视图方式，分别是平面、主立面、左立面。单击选中其中的一种，即可以该视图样式绘制水箱。

“水箱参数”选项组：系统提供了三种水箱的形状，分别是圆立、圆卧、方形，单击其中的一种，即可绘制该样式的水箱。

水箱高、长、宽参数：在各选项框中定义水箱参数，然后在“水箱容积”选项框中即可显示体积值。

“标准水箱”按钮：单击该按钮，系统弹出如图4-4所示的【选择水箱】对话框。在其中点取任意一标准水箱型号的尺寸，数据即可导入到“水箱参数”选项组中。

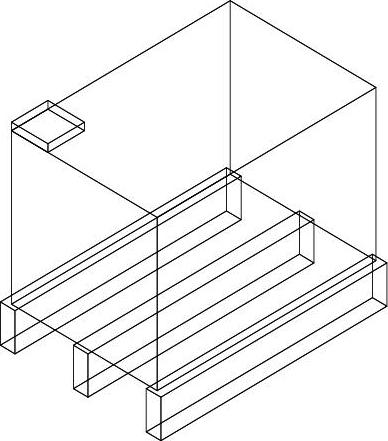

图4-3 水箱的三维样式

图4-4 【选择水箱】对话框

“需要人孔”选项：勾选选项前的复选框，可在水箱上绘制人孔。人孔的类型有两种，分别是方形、圆形，选中其中一种在水箱上即以该样式显示人孔。

“人孔宽”参数：在选项文本框中可以定义人孔的大小。

“需要枕木”选项：勾选选项前的复选框，即可在水箱上铺设枕木。

枕木参数组：在枕木数、枕木位置、枕木高、枕木宽、枕木长文本框中可以定义所绘枕木的参数。其中，枕木位置分为水平和垂直两项，在选项的下拉列表中可以选择。

“标高”选项组：在选项组下的高水位、低水位、进水标高以及泄水标高四个选项中，可以定义水箱的各项标高参数。

如图4-5所示为水箱的主立面样式，如图4-6所示为水箱的左立面样式。

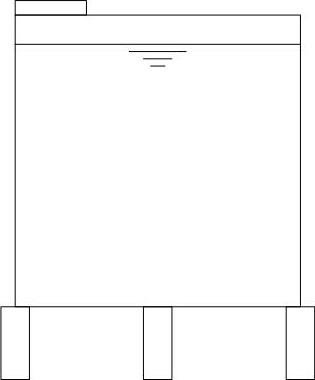

图4-5 水箱主立面样式

图4-6 水箱左立面样式

提示

双击绘制完成的水箱，可以弹出【绘制水箱】对话框，在其中可以对水箱的各项参数进行修改。
