改楼层线命令的操作结果

2023-08-22 理论教育版权反馈

【摘要】：如图3-51所示为改楼层线命令的操作结果。01 按Ctrl+O组合键，打开配套光盘提供的“第3章/3.3.7改楼层线.dwg”素材文件，结果如图3-52所示。图3-51 改楼层线图3-52 打开改楼层线素材命令:GLCX请选择需要镜像的楼层线、标高:<退出>指定对角点:找到9个 //选择待镜像的图形，结果如图3-53所示；请选择镜像的参考线（立管）:<上下移位> //选择立管，如图3-54所示；按下回车键即可完成镜像楼层线的操作，结果如图3-51所示。

调用改楼层线命令，可以镜像或者移动楼层线。如图3-51所示为改楼层线命令的操作结果。改楼层线命令的执行方式有：

命令行：输入GLCX命令按回车键。

菜单栏：单击“系统”→“改楼层线”命令。

下面以如图3-51所示的改楼层线结果为例，介绍调用改楼层线命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第3章/3.3.7改楼层线.dwg”素材文件，结果如图3-52所示。

图3-51 改楼层线

图3-52 打开改楼层线素材

命令:GLCX

请选择需要镜像的楼层线、标高:<退出>指定对角点:找到9个 //选择待镜像的图形，结果如图3-53所示；

请选择镜像的参考线（立管）:<上下移位> //选择立管，如图3-54所示；按下回车键即可完成镜像楼层线的操作，结果如图3-51所示。

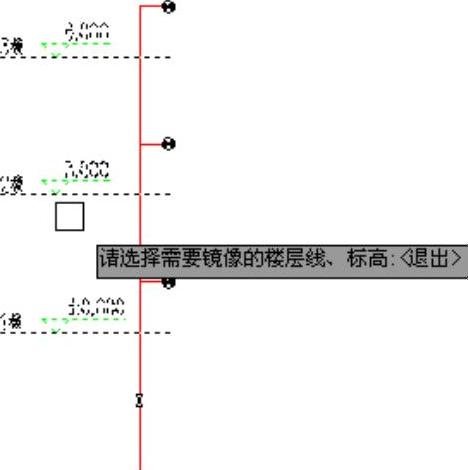

图3-53 选择待镜像的图形

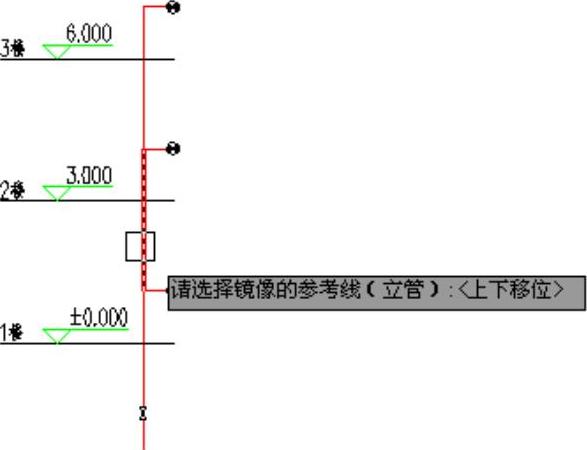

图3-54 选择立管

在执行命令过程中选择“上下移位”选项，命令行提示如下：

命令:GLCX

请选择需要镜像的楼层线、标高:<退出>指定对角点:找到9个 //选择待镜像的图形；

请选择镜像的参考线（立管）:<上下移位> //按下回车键，选择“上下移位”选项；

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>: //输入F，选择“对齐”选项，向下移动楼层线，与指定点对齐；

是否继续修改标高标注的文字<Y>: //按下回车键，此时标高标注信息会发生变化，如图3-55、图3-56所示；而输入N，则标高信息不会发生变化。

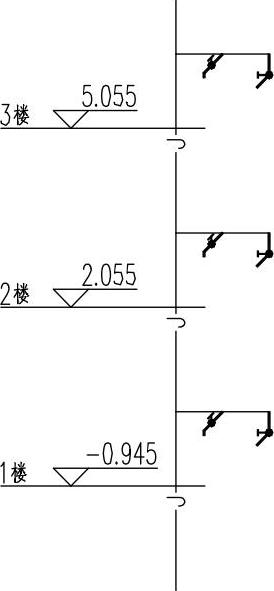

图3-55 楼层线移位前

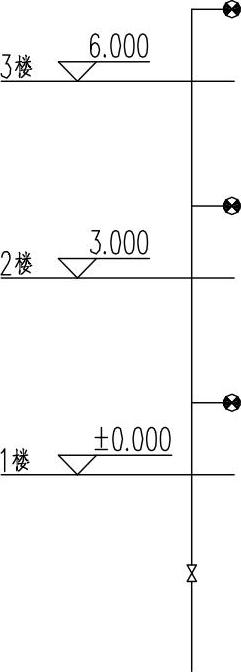

图3-56 楼层线移位后
