调用住宅给水命令，可以绘制住宅给水原理图，支持多立管给水原理的绘制；还可以进行给水计算。如图3-22所示为住宅给水命令的操作结果。住宅给水命令的执行方式有：


图3-20 显示排水计算结果


图3-21 排水管类型菜单

978-7-111-48538-4-Chapter03-76.jpg 命令行：输入GSYL命令按回车键。

978-7-111-48538-4-Chapter03-77.jpg 菜单栏：单击“系统”→“住宅给水”命令。

下面以图3-22所示的住宅给水结果为例，介绍调用住宅给水命令的方法。

01 输入GSYL命令按回车键，系统弹出【绘制住宅给水原理图】对话框，设置参数如图3-23所示。


图3-22 住宅给水


图3-23 【绘制住宅给水原理图】对话框

02 同时命令行提示如下：


请点取系统图位置<退出>: //在绘图区中点取原理图的插入点，绘制住宅给水原理图的结果如图3-22所示。

【绘制住宅给水原理图】对话框中一些功能选项的含义如下：

978-7-111-48538-4-Chapter03-81.jpg “绘制截止阀”选项：勾选选项前的复选框，即可在所绘制的原理图上绘制截止阀。

978-7-111-48538-4-Chapter03-82.jpg “绘制水表”选项：勾选选项前的复选框，即可在所绘制的原理图上绘制水表。

978-7-111-48538-4-Chapter03-83.jpg “方向”选项组：程序提供了左、右两个系统图的方向，单击其中的选项可对系统图的方向进行定义。

978-7-111-48538-4-Chapter03-84.jpg “末端样式”选项组：定义管线末端的样式，程序提供了“断管符号”“水龙头”两种样式；单击其中的一种可定义原理图管线的末端样式。

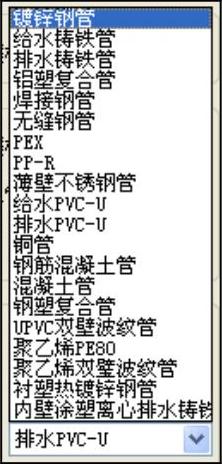

978-7-111-48538-4-Chapter03-85.jpg “管材”选项：单击选项文本框，在弹出的快捷菜单中可选择各类管材的样式。其中“多立管”选项组中各项的含义如下：

978-7-111-48538-4-Chapter03-86.jpg “立管数”选项：定义立管数量。

978-7-111-48538-4-Chapter03-87.jpg “立管间距”选项：指的是两根立管之间管段的长度。

978-7-111-48538-4-Chapter03-88.jpg “方向”选项：管道的排列方式，分为横向、竖向两类。

978-7-111-48538-4-Chapter03-89.jpg 供水方式选项：系统提供两种供水方式，分别是自下而上供水、自上而下供水两项。

其中“住宅给水计算参数”选项组中各项的含义如下：

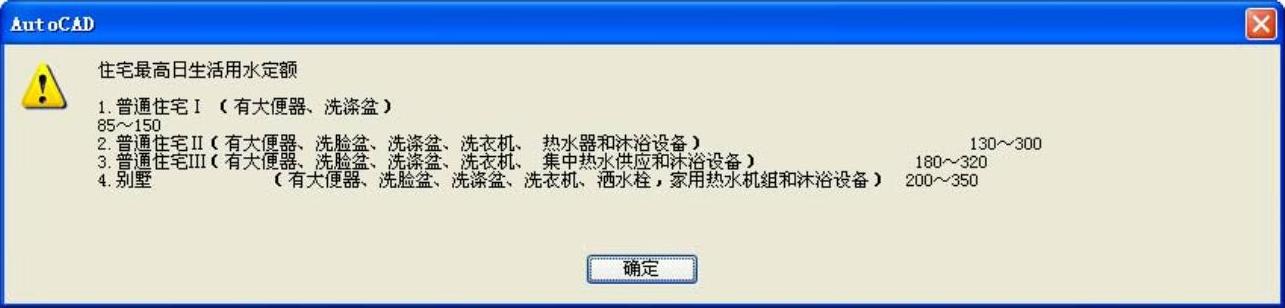

978-7-111-48538-4-Chapter03-90.jpg “用水定额（L/人天）”选项：在文本框中定义人均用水定额，单击“用水定额（L/人天）”按钮，系统弹出如图3-24所示的【AutoCAD】提示对话框，显示了各类住宅中器具的用水定额范围。


图3-24 【AutoCAD】提示对话框

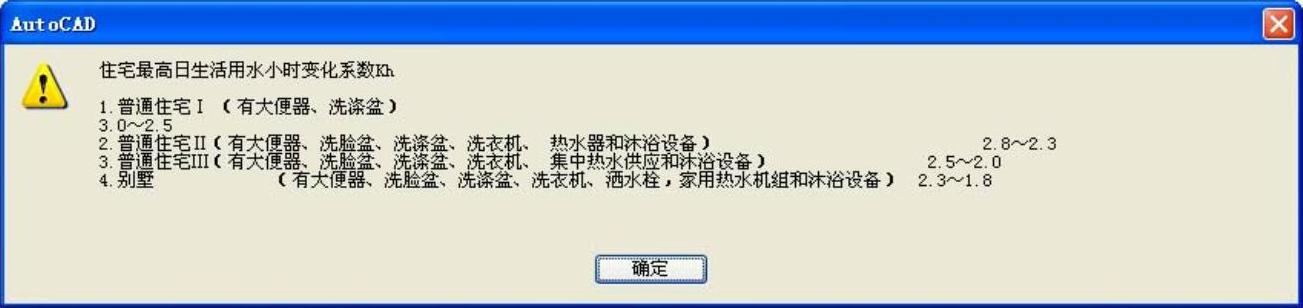

978-7-111-48538-4-Chapter03-92.jpg “小时变化系数”选项：在文本框中定义最高日生活用水小时变化系数，单击“小时变化系数”按钮，系统弹出如图3-25所示的【AutoCAD】提示对话框，显示了各类住宅最高日生活用水小时变化系数。

978-7-111-48538-4-Chapter03-93.jpg “每户人数”“每户总当量”选项：在选项文本框中可自定义每户人数参数和每户总当量参数。


图3-25 【AutoCAD】提示对话框
