调用消防系统命令，可以通过在对话框中设定参数来生成系统图。如图3-9所示为消防系统命令的操作结果。

消防系统命令的执行方式有：

命令行：输入XFXT命令按回车键。

菜单栏：单击“系统”→“消防系统”命令。

下面以图3-9所示的消防系统结果为例，介绍调用消防系统命令的方法。

01 输入XFXT命令按回车键，系统弹出【消火栓系统】对话框，设置参数如图3-10所示。

02 在对话框中单击“确定”按钮，同时命令行提示如下：

命令:XFXT

请点取系统图位置<退出>: //在绘图区中点取系统图的绘制，完成系统图绘制的结果如图3-9所示。

【消火栓系统】对话框中各功能控件的含义如下：

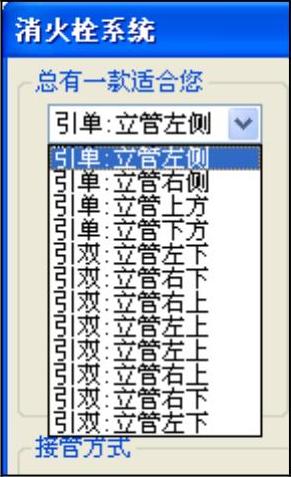

立管的布置方式：在选项文本框的下拉列表中显示了系统所提供的各种立管的布置方式，如图3-11所示；单击选择其中一种，在文本框下方的预览框中即可显示该样式的布置方式。

图3-9 消防系统

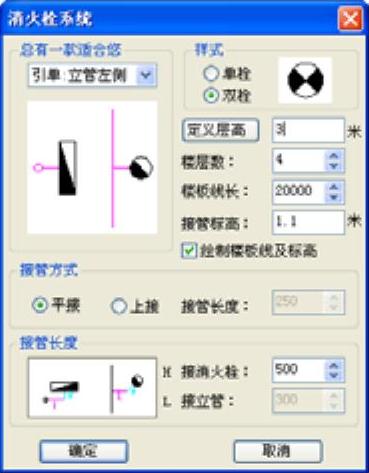

图3-10 【消火栓系统】对话框

“样式”选项组：系统提供了两种消火栓的方式，分别是单栓、双栓；单击选中其中一种，可按照该样式绘制系统图。

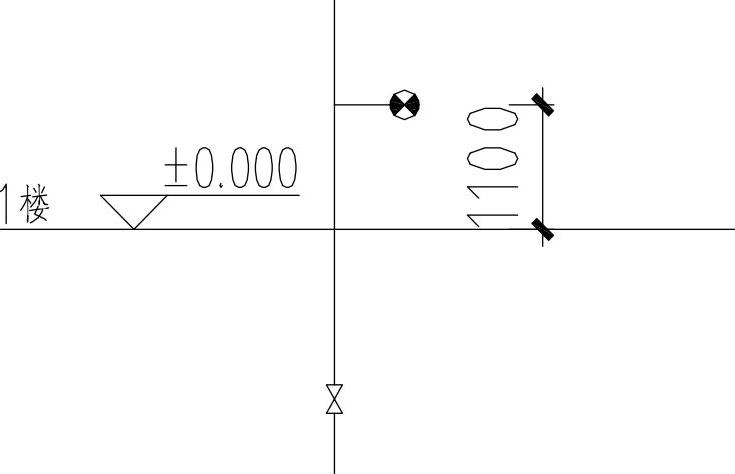

“接管标高”选项：系统默认为1.1m，也可自行定义参数，指的是楼板线与接管之间的距离，如图3-12所示。

图3-11 布置方式列表

图3-12 接管标高

“绘制楼板线及标高”选项：勾选选项前的复选框，可以在所绘制的系统图中显示楼板线和标高；不勾选则只显示消火栓和立管。

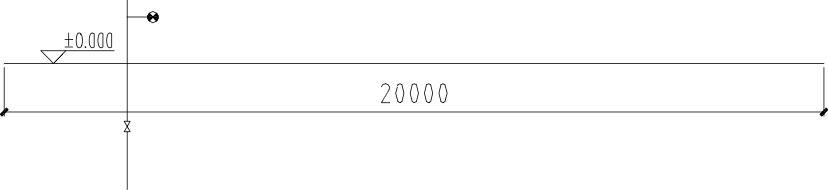

“楼板线长”选项：如图3-13所示为楼板线的长度，可手动定义参数，也可单击文本框右边的调整按钮来调整。

“接管方式”选项：系统提供了两种接管方式，分别是平接、上接。选择“上接”选项，可以在选项后的“接管长度”文本框中定义接管的参数。

图3-13 楼板线长
