调用喷洒系统命令，可以通过在对话框中设定参数来生成系统图。如图3-6所示为喷洒系统命令的操作结果。

喷洒系统命令的执行方式有：

命令行：输入PSXT命令按回车键。

菜单栏：单击“系统”→“喷洒系统”命令。

下面以图3-6所示的喷洒系统结果为例，介绍调用喷洒系统命令的方法。

01 输入PSXT命令按回车键，系统弹出【喷洒系统】对话框，设置参数如图3-7所示。

图3-6 喷洒系统

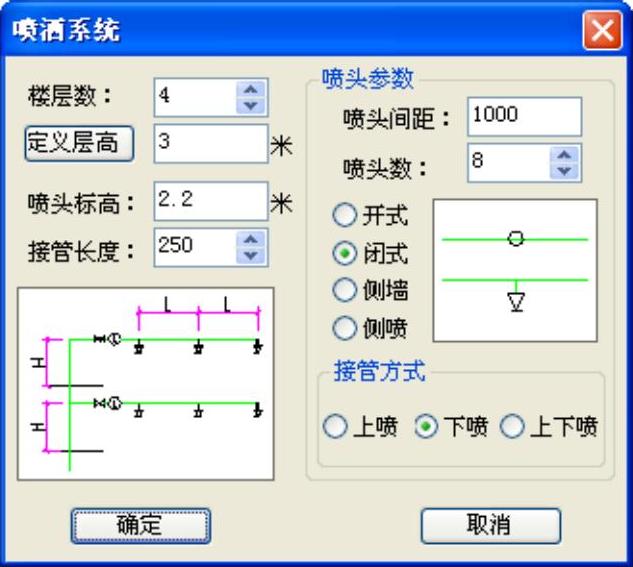

图3-7 【喷洒系统】对话框

02 在对话框中单击“确定”按钮，同时命令行提示如下：

命令:PSXT

请点取系统图位置<退出>: //在绘图区中点取系统图的绘制，完成系统图绘制的结果如图3-6所示。

【喷洒系统】对话框中各功能控件的含义如下：

“楼层数”选项：可手动定义楼层参数，或者单击文本框右边的调整按钮进行定义。如要绘制带地下室的系统图，则需要把地下和地上的楼层总数填入到文本框中。

“定义层高”文本框：在文本框中定义每层的高度。

“定义层高”按钮：单击该按钮，系统弹出如图3-8所示的【定义楼层间距】对话框。在对话框左边的预览框中点取待修改层高的楼层，在左边的“楼层高”文本框中即可显示该楼层的层高。在文本框中定义新的层高后，单击下方的“修改楼层高”按钮，即可完成修改。

“喷头标高”选项：系统默认为2.2m，也可自定义参数。

“接管长度”选项：可手动定义接管长度选项，也可单击文本框右边的调整按钮来调整参数。

其中“喷头参数”选项组中各项含义如下：

“喷头间距”选项：系统定义喷头间的距离为1000，可在文本框中输入自定义参数。

“喷头数”选项：可手动定义喷头的数量，也可单击文本框右边的调整按钮来调整个数。

图3-8 【定义楼层间距】对话框

喷头形式选项组：系统提供了四种喷头形式，分别是开式、闭式、侧墙、侧喷。

单击选定某个样式的喷头，在选项右边的预览框中可以预览该样式喷头的平面图

样式和系统图样式。

“接管方式”选项组：系统提供了三种接管方式，分别是上喷、下喷、上下喷。

单击即可选择指定的接管方式，并以该方式绘制系统图。
