2.4.12喷头定位方法：调用命令精准测量喷头位置

2023-08-22 理论教育版权反馈

【摘要】：调用喷头定位命令，可以测量指定喷头到墙或者距其他喷头的距离，并可修正喷头的位置。喷头定位命令的执行方式有：命令行：输入PTDW命令按回车键。下面以图2-154所示的喷头定位结果为例，介绍调用喷头定位命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.12喷头定位.dwg”素材文件，结果如图2-161所示。图2-162 显示距离参数图2-163 定义距离参数图2-164 选择需联动的喷头

调用喷头定位命令，可以测量指定喷头到墙或者距其他喷头的距离，并可修正喷头的位置。如图2-160所示为喷头定位命令的操作结果。喷头定位命令的执行方式有：

命令行：输入PTDW命令按回车键。

菜单栏：单击“平面消防”→“喷头定位”命令。

下面以图2-154所示的喷头定位结果为例，介绍调用喷头定位命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.12喷头定位.dwg”素材文件，结果如图2-161所示。

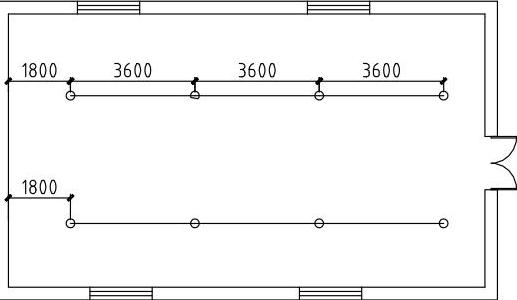

图2-160 喷头定位

图2-161 打开喷头素材

02 输入PTDW命令按回车键，命令行提示如下：

命令:PTDW

请选择需要定位的喷头或立管<退出>: //选择待定位的喷头；

请选择参考位置,如墙、喷头<退出>: //将光标移至喷头左边的墙体，可动态显示喷头离墙的距离，如图2-162所示；

请在编辑框内输入新的距离<按回车键完成,Esc键退出>1200 //在墙体上单击，在弹出的编辑框中输入新的距离参数，如图2-163所示；

请选择联动喷头及管线:<只移动本喷头>指定对角点:找到1个 //按下回车键，选择需联动的喷头，如图2-164所示。

03 喷头定位操作的结果如图2-160所示。

图2-162 显示距离参数

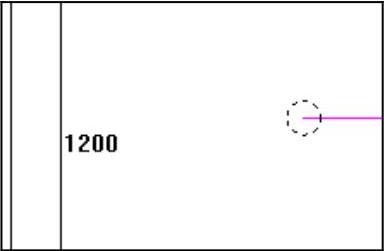

图2-163 定义距离参数

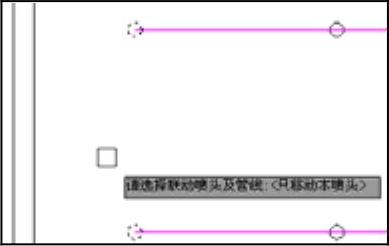

图2-164 选择需联动的喷头
