等距喷头命令操作及接管方式

2023-08-22 理论教育版权反馈

【摘要】：调用等距喷头命令，可以在指定的区域内按一定的间距矩形布置喷头。如图2-149所示为等距喷头命令的操作结果。等距喷头命令的执行方式有：命令行：输入DJPT命令按回车键。图2-150 打开素材图2-151 对话框在对话框中提供了三种接管方式，分别是行向接、列向接、不接管。在“接管方式”选项文本框的下拉列表中可以选择不同的接管方式。

调用等距喷头命令，可以在指定的区域内按一定的间距矩形布置喷头。如图2-149所示为等距喷头命令的操作结果。等距喷头命令的执行方式有：

命令行：输入DJPT命令按回车键。

菜单栏：单击“平面消防”→“等距喷头”命令。

下面以图2-149所示的等距喷头结果为例，介绍调用等距喷头命令的方法。

图2-148 “接弧管”方式

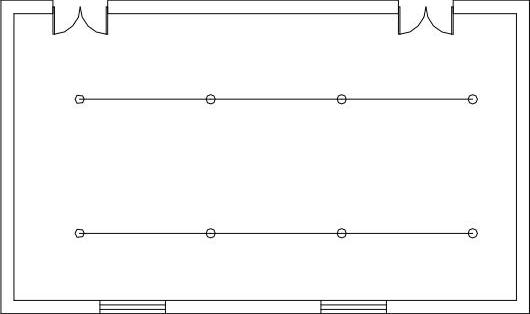

图2-149 等距喷头

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.9等距喷头.dwg”素材文件，结果如图2-150所示。

02 输入DJPT命令按回车键，系统弹出【等距布喷头】对话框，设置参数如图2-151所示。

03 同时命令行提示如下：

命令:DJPT

请输入起始点[选取行向线(S)]<退出>:

请输入终点<退出>: //分别点取A、B两个对角点，即可完成等距喷头的操作，结果如图2-149所示。

图2-150 打开素材

图2-151 【等距布喷头】对话框

在【等距布喷头】对话框中提供了三种接管方式，分别是行向接、列向接、不接管。在“接管方式”选项文本框的下拉列表中可以选择不同的接管方式。如图2-152所示为“列向接”方式的绘制方法，如图2-153所示为“不接管”方式的绘制方法。

图2-152 “列向接”方式

图2-153 “不接管”方式
