扇形喷头的调用和执行方式|TWT2014天正给水排水标准教程
【摘要】：调用扇形喷头命令，可以在扇形内，按照一定的间距弧形插入喷头。扇形喷头命令的执行方式有：命令行：输入SXPT命令按回车键。下面以图2-144所示的扇形喷头结果为例，介绍调用扇形喷头命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.8扇形喷头.dwg”素材文件，结果如图2-145所示。在“接管方式”文本框下的下拉列表中可以进行选择。图2-146 对话框图2-147 “不接管”方式
调用扇形喷头命令，可以在扇形内，按照一定的间距弧形插入喷头。扇形喷头命令的操作结果如图2-144所示。扇形喷头命令的执行方式有：
命令行：输入SXPT命令按回车键。
下面以图2-144所示的扇形喷头结果为例，介绍调用扇形喷头命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.8扇形喷头.dwg”素材文件，结果如图2-145所示。

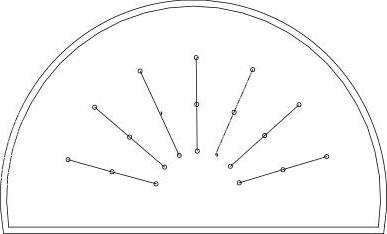

图2-144 扇形喷头
图2-145 打开扇形喷头素材
02 输入SXPT命令按回车键，系统弹出【扇形布置喷头】对话框，设置参数如图2-146所示。
03 同时命令行提示如下：
命令:SXPT
请输入扇形大弧起始点<退出>: //点取A点；
请输入扇形大弧终点<退出>: //点取B点；
点取扇形大弧上一点<退出>: //点取C点；
请输入终点<退出>://点取D点，扇形布置喷头操作结果如图2-144所示。
在【扇形布置喷头】对话框中提供了三种接管方式，分别是接直管、不接管、接弧管。在“接管方式”文本框下的下拉列表中可以进行选择。如图2-147所示为“不接管”方式的绘制方法，如图2-148所示为“接弧管”方式的绘制方法。

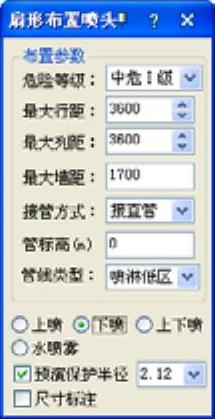

图2-146 【扇形布置喷头】对话框
图2-147 “不接管”方式
