调用矩形喷头命令，可以在指定的区域内按照矩形或者菱形布置喷头。如图2-139所示为矩形喷头命令的操作结果。矩形喷头命令的执行方式有：

命令行：输入JXPT命令按回车键。

菜单栏：单击“平面消防”→“矩形喷头”命令。

下面以图2-139所示的矩形喷头结果为例，介绍调用矩形喷头命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.7矩形喷头.dwg”素材文件，结果如图2-140所示。

02 输入JXPT命令按回车键，系统弹出【矩形布置喷头】对话框，设置参数如图2-141所示。

03 同时命令行提示如下：

命令:JXPT

请输入起始点[选取行向线(S)]<退出>:

请输入终点<退出>: //指定矩形的对角点，即可完成矩形喷头命令的绘制，结果如图2-139所示。

图2-139 矩形喷头

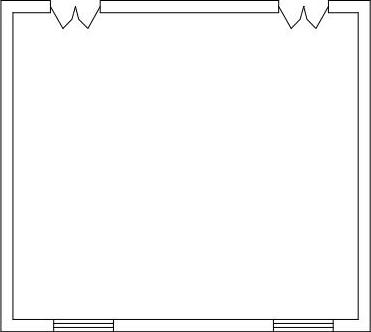

图2-140 打开矩形喷头素材

在【矩形布置喷头】对话框中单击“菱形”按钮，根据命令行的提示分别点取起始点和终点，完成菱形布置喷头的结果如图2-142所示。

以下为【矩形布置喷头】对话框中一些功能选项的含义：

“危险等级”选项：系统提供了四种危险等级，分别是轻微等级、中危Ⅰ级、中危Ⅱ级、严重危险；在文本框的下拉列表中可以选择危险等级。

“最小间距”选项：定义喷头间的最小间距参数。

“行数”“列数”选项：可手动输入喷头的行数、列数，也可在下拉列表中选择。

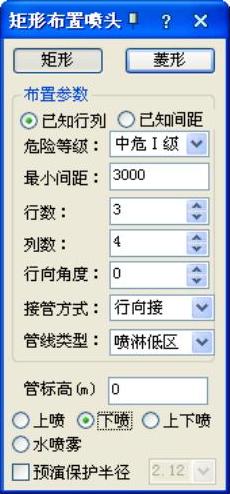

图2-141 【矩形布置喷头】对话框

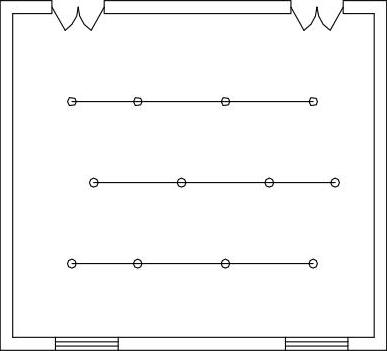

图2-142 菱形布置

“行向角度”选项：在文本框中定义绘制喷头时管线的旋转角度。也可在布置设备时的预演中随时调整旋转角度，也可在下拉列表中选择角度参数，如图2-143所示。

图2-143 45°角布置

“接管方式”选项：系统提供三种接管方式，分别是行向连接、列向连接和不连接，在下拉列表中进行选择。

“管线类型”选项：系统提供三种类型的管线，分别是喷淋低区、喷淋中区、喷淋高区，在下拉列表中进行选择。

“管标高”选项：可直接设置绘制管线和设备的标高。

“预演保护半径”选项：勾选选项前的复选框，可以在下拉列表中选择半径范围参数；在执行命令的过程中可以预演保护半径范围。
