交点喷头命令的执行方式及调用方法

2023-08-22 理论教育版权反馈

【摘要】：交点喷头命令的执行方式有：命令行：输入JDPT命令按回车键。下面以图2-130所示的交点喷头结果为例，介绍调用交点喷头命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.4交点喷头.dwg”素材文件，结果如图2-131所示。

调用交点喷头命令，可以在辅助线网格中插入喷头图形。如图2-130所示为交点喷头命令的操作结果。交点喷头命令的执行方式有：

命令行：输入JDPT命令按回车键。

菜单栏：单击“平面消防”→“交点喷头”命令。

下面以图2-130所示的交点喷头结果为例，介绍调用交点喷头命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.4交点喷头.dwg”素材文件，结果如图2-131所示。

02 输入JDPT命令按回车键，系统弹出【交点布置喷头】对话框，设置参数如图2-132所示。

03 同时命令行提示如下：

命令:JDP

请输入第一角点(辅助线LINE,ARC,CIRCLE):<退出>

再点取其对角点(辅助线LINE,ARC,CIRCLE)<退出>: //框选辅助线网格，布置喷头图形的结果如图2-130所示。

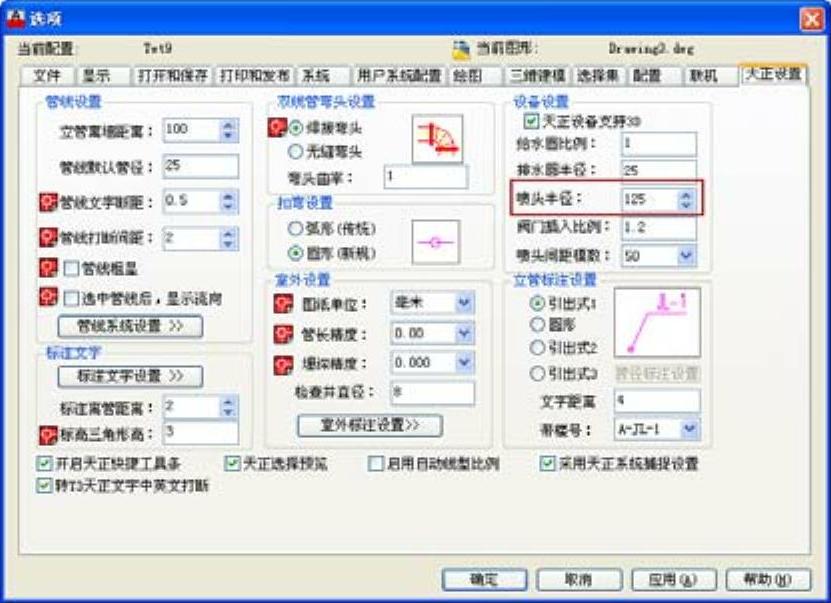

图2-129 修改喷头参数

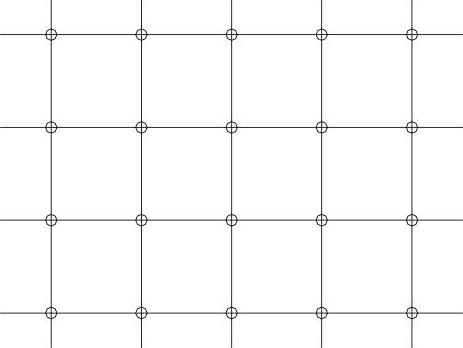

图2-130 交点喷头

图2-131 打开素材

图2-132 【交点布置喷头】对话框

在【交点布置喷头】对话框中勾选“指定辅助线图层”选项，命令行提示如下：

命令:JDPT

请输入第一角点(辅助线LINE,ARC,CIRCLE):<退出>

再点取其对角点(辅助线LINE,ARC,CIRCLE)<退出>: //在待插入的辅助线上指定对角点以进行选择；

如果希望指定辅助线图层，请选取其中一个图元:<不指定> //点取位于指定图层上的辅助线，即可在该图层上布置喷头。

勾选“管线也作为辅助线”选项，可以在管线组成的辅助线网格上布置喷头。
