【摘要】：调用任意喷头命令，可以在绘图中自由插入喷头。如图2-123所示为任意喷头命令的操作结果。任意喷头命令的执行方式有：命令行：输入RYPT命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.3任意喷头.dwg”素材文件，结果如图2-124所示。在对话框中，可以选中其他方法绘制喷头，喷头的样式也可按照系统所提供的进行更改，如图2-126所示。

调用任意喷头命令，可以在绘图中自由插入喷头。如图2-123所示为任意喷头命令的操作结果。任意喷头命令的执行方式有：

命令行：输入RYPT命令按回车键。

菜单栏：单击“平面消防”→“任意喷头”命令。

下面以图2-123所示的任意喷头结果为例，介绍调用任意喷头命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.3任意喷头.dwg”素材文件，结果如图2-124所示。

02 输入RYPT命令按回车键，系统弹出【任意布置喷头】对话框，设置参数如图2-125所示。

03 同时命令行提示如下：

命令:RYPT

请点取参考点<退出>: //点取起始点；

请输入喷头插入点[回退(U))/选取行向线(F)]<退出>: //点取下一个喷头的插入点，完成喷头插入的结果如图2-123所示。

在【任意布置喷头】对话框中，可以选中其他方法绘制喷头，喷头的样式也可按照系统所提供的进行更改，如图2-126所示。

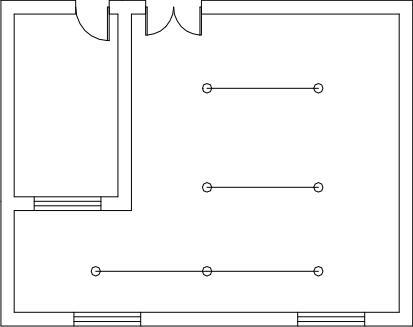

图2-123 任意喷头

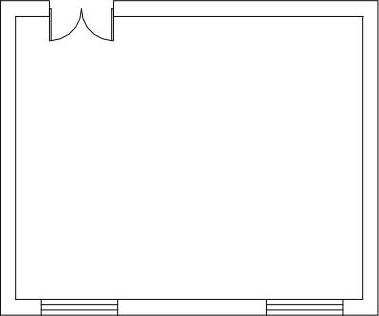

图2-124 打开素材

图2-125 【任意布置喷头】对话框

图2-126 各类喷头绘制结果

在不规则建筑物内布置喷头时，“任意喷头”命令可自动拾取上一已绘喷头的间距参数来进行绘制；拾取如图2-127所示中的参考点，可以按照图中已有的喷头间距参数来布置喷头，结果如图2-128所示。

图2-127 点取参考点

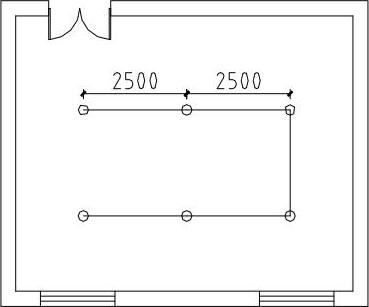

图2-128 绘制喷头结果

提示

执行“初始设置”命令，在“设备设置”选项组下，可以修改喷头的半径参数，如图2-129所示。
