调用布消火栓命令，设置平面消火栓形式和系统接管方式
【摘要】：调用布消火栓命令，可以设置平面消火栓的形式，以及系统接管的方式，并且在平面图中布置消火栓。如图2-115所示为布消火栓命令的操作结果。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.1布消火栓.dwg”素材文件，结果如图2-116所示。“保护半径”选项：在文本框的下拉列表中可以选定消火栓保护半径值；在执行命令的过程中可以显示保护半径，命令操作结束后在图上不予显示。图2-119 对话框图2-120 修改消火栓参数
调用布消火栓命令，可以设置平面消火栓的形式，以及系统接管的方式，并且在平面图中布置消火栓。如图2-115所示为布消火栓命令的操作结果。布消火栓命令的执行方式有：
命令行：输入BXHS命令按回车键。
下面以图2-115所示的布消火栓结果为例，介绍调用布消火栓命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.1布消火栓.dwg”素材文件，结果如图2-116所示。

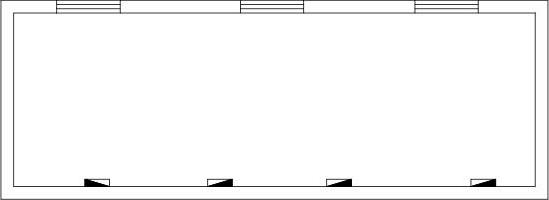

图2-115 布消火栓

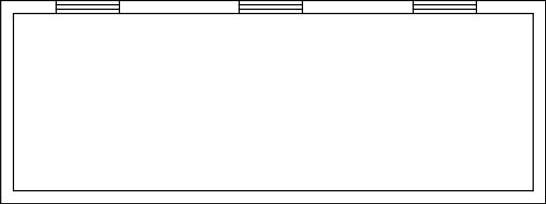

图2-116 打开素材
02 输入BXHS命令按回车键，系统弹出【平面消火栓】对话框，设置参数如图2-117所示。
03 同时命令行提示如下：
命令:BXHS
请拾取布置消火栓的外部参照、墙线、柱子、直线、弧线<退出> //点取消火栓的插入位置，即可完成图形的插入，结果如图2-115所示。以下为【平面消火栓】对话框中各功能选项的解释说明：
“样式尺寸”选项组：对话框中提供了两种消火栓的布置样式，分别是“上接”和“平接”；选中指定选项前的按钮，即可以所选的样式布置消火栓。
“常用尺寸”列表框：在列表框中显示了当前系统提供的消火栓的具体尺寸，单击选择其中的一项尺寸，即可以该尺寸插入消火栓图形。
“常用尺寸”按钮：单击该按钮，系统弹出如图2-118所示的【消火栓尺寸】对话框；在对话框下方的空白文本框内可定义新的尺寸参数，单击“增加”按钮，可将所定义的参数添加到列表框中；单击“删除”按钮，可以将选定的尺寸参数删除。
“距墙距离”选项：在文本框的下拉列表中可以选定消火栓沿墙布置的距墙距离。
“保护半径”选项：在文本框的下拉列表中可以选定消火栓保护半径值；在执行命令的过程中可以显示保护半径，命令操作结束后在图上不予显示。
“压力及保护半径计算”选项：单击该按钮，系统弹出如图2-119所示的【消火栓栓口压力计算】对话框；在对话框中通过定义各项参数，可计算消火栓的充实水柱长度以及消防栓口水压等参数。
图2-117 【平面消火栓】对话框

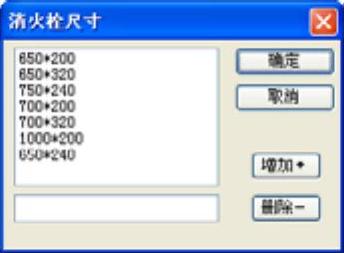

图2-118 【消火栓尺寸】对话框
在已绘制的消火栓上单击鼠标右键，在弹出的快捷菜单中选择“改消火栓”选项；选择待修改的消火栓，按下回车键；或者双击已绘制的消火栓图形，都可弹出如图2-120所示的【平面消火栓】对话框，在其中可以对消火栓的各项参数进行修改。
图2-119 【消火栓栓口压力计算】对话框
图2-120 修改消火栓参数
