2.3.12修改附件操作步骤和结果
【摘要】：修改附件命令的执行方式有：命令行：输入XGFJ命令按回车键。图2-107 修改附件图2-108 打开素材02 输入XGFJ命令按回车键，命令行提示如下：命令:XGFJ请选择要修改的给水附件或排水附件<退出>找到1个 //选择待修改的附件，按下回车键，系统弹出如图2-109所示的对话框。04 重复调用XGFJ命令，勾选“修改角度”选项，在文本框中设置参数为45；勾选“修改镜像”选项，选择下面的“上下翻转”选项，单击“确定”按钮，完成修改附件操作的结果如图2-107所示。
调用修改附件命令，可以修改图中的给排水附件的属性。如图2-107所示为修改附件命令的操作结果。修改附件命令的执行方式有：
命令行：输入XGFJ命令按回车键。
菜单栏：单击“平面”→“修改附件”命令。
下面以图2-107所示的修改附件结果为例，介绍调用修改附件命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.12修改附件.dwg”素材文件，结果如图2-108所示。

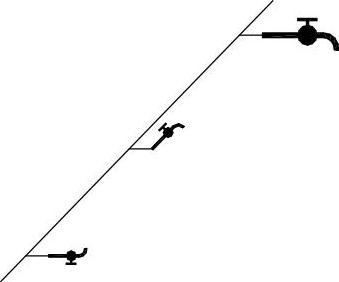

图2-107 修改附件
图2-108 打开素材
02 输入XGFJ命令按回车键，命令行提示如下：
命令:XGFJ
请选择要修改的给水附件或排水附件<退出>找到1个 //选择待修改的附件，按下回车键，系统弹出如图2-109所示的【设备编辑】对话框。
03 在对话框中勾选“修改比例”选项前的复选框，在文本框中设置参数为2；单击“确定”按钮关闭对话框即可完成操作，结果如图2-110所示。
04 重复调用XGFJ命令，勾选“修改角度”选项，在文本框中设置参数为45；勾选“修改镜像”选项，选择下面的“上下翻转”选项，单击“确定”按钮，完成修改附件操作的结果如图2-107所示。

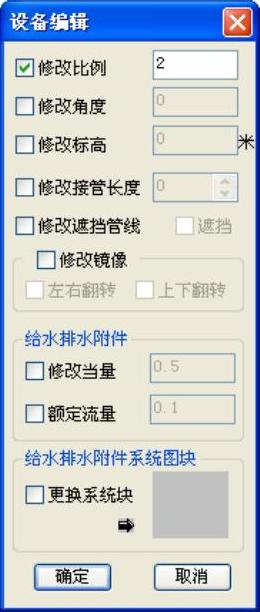

图2-109 【设备编辑】对话框

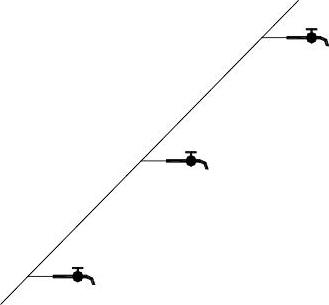

图2-110 修改附件比例结果
