2.3.7阀门阀件执行方式及插入步骤

2023-08-22 理论教育版权反馈

【摘要】：阀门阀件命令的执行方式有：命令行：输入FMFJ命令按回车键。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.7阀门阀件.dwg”素材文件，结果如图2-89所示。图2-88 阀门阀件图2-89 打开素材02 输入FMFJ命令按回车键，系统弹出对话框，在其中选择待插入的图形，如图2-90所示。03 同时命令行提示如下：命令:FMFJ当前阀门插入比例:1.2请指定阀件的插入点[放大/缩小/左右翻转]<退出>: //在绘图区中指定阀门的插入点，绘制阀门阀件的结果如图2-88所示。

调用阀门阀件命令，可以在管线上插入平面或系统形式的阀门图件。如图2-88所示为阀门阀件命令的操作结果。阀门阀件命令的执行方式有：

命令行：输入FMFJ命令按回车键。

菜单栏：单击“平面”→“阀门阀件”命令。

下面以图2-88所示的阀门阀件结果为例，介绍调用阀门阀件命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.7阀门阀件.dwg”素材文件，结果如图2-89所示。

图2-88 阀门阀件

图2-89 打开素材

02 输入FMFJ命令按回车键，系统弹出【天正给排水图块】对话框，在其中选择待插入的图形，如图2-90所示。

03 同时命令行提示如下：

命令:FMFJ

当前阀门插入比例:1.2

请指定阀件的插入点[放大(E)/缩小(D)/左右翻转(F)]<退出>: //在绘图区中指定阀门的插入点，绘制阀门阀件的结果如图2-88所示。

在已插入的阀门图块上单击鼠标右键，系统会弹出如图2-91所示的快捷菜单，选择其中的选项，可以对图块进行相应的编辑。

双击已插入的阀门图块，系统弹出如图2-92所示的【阀门编辑】对话框；在对话框中可以更改所插入的阀门图块的大小，勾选“带法兰阀门”选项，可以为指定的阀门添加双线法兰形式，结果如图2-93所示。

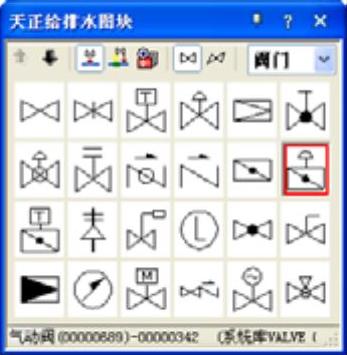

图2-90 【天正给排水图块】对话框

图2-91 阀门快捷菜单

【天正给排水图块】对话框中一些功能按钮含义如下：

“插入阀件”按钮：单击该按钮，可以在预览区中选择阀门图形进行插入。

“替换阀门”按钮：单击该按钮，可以在预览区中选择新的阀件对管线上原有的阀件进行替换。

“造阀门”按钮：单击该按钮，可以添加新的阀门。

“平面阀门”按钮：单击该按钮，可以插入平面阀门。

“系统阀门”按钮：单击该按钮，预览区即转换显示系统图形式的阀门图块；在其中可以选择指定的阀门进行插入。

图2-92 【阀门编辑】对话框

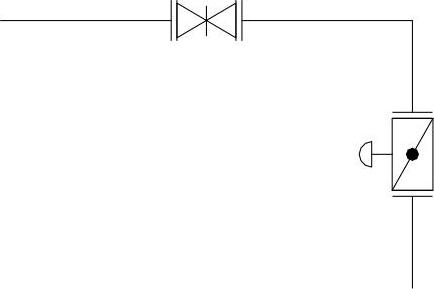

图2-93 添加双线法兰形式
