如何使用不同方法布置洁具-天正给水排水标准教程

2023-08-22 理论教育版权反馈

【摘要】：下面为读者介绍调用多种方式布置洁具的方法。1．布置常规洁具图形01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.1布置常规洁具.dwg”素材文件，结果如图2-62所示。图2-70 打开素材图2-71 布置小便池结果5．布置地漏01 单击“建筑”→“布置洁具”命令，在弹出的对话框中选择名称为“圆形地漏”的洁具图形。

调用布置洁具命令，可以在厨房或卫生间中使用多种方式布置任意类型的洁具图形。下面为读者介绍调用多种方式布置洁具的方法。调用布置洁具命令的方法有：

菜单栏：单击“建筑”→“布置洁具”命令。

单击“建筑”→“布置洁具”命令，系统弹出如图2-60所示的【天正洁具】对话框。在对话框中提供了各类洁具，有小便池、盥洗槽、淋浴喷头等。

对话框左边的类别区显示卫生洁具库的类别树形目录，其中黑体部分代表当前类别。

名称区显示卫生洁具库当前类别下的图块名称。

右边的预览区显示当前库中所有卫生洁具图块的幻灯片，被选中的图块以红色方框框选，并加亮显示名称区列表的该项。

以下是【天正洁具】对话框中一些功能按钮的介绍：

“新图入库”按钮：单击该按钮，在绘图区中选择待添加的卫生洁具，即可将其调入图库中保存。

“重制”按钮：单击该按钮，重新绘制指定的卫生洁具的样式，且可取代原有的样式。

“属性”按钮：单击该按钮，系统弹出【洁具属性】对话框；在对话框中可以设定洁具插入的各项间距参数，比如初始间距、离墙间距等。

“删除”按钮：单击该按钮，可以将选定的洁具图形删除。

“布局”按钮：单击该按钮，在弹出的下拉列表中可以选择幻灯片图形的布局方式，如图2-61所示。

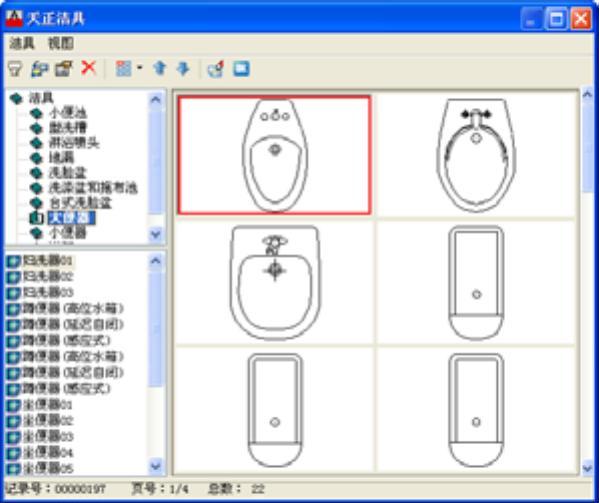

图2-60 【天正洁具】对话框

图2-61 洁具布局菜单

“向上”按钮、“向下”按钮：单击按钮，可以向上或向下翻页。

“替换”按钮：单击该按钮，可以将对话框中已选中的洁具图形替换当前图中

的洁具图形。

“确认”按钮：单击该按钮，弹出洁具布置对话框，在其中可设置洁具图形的

尺寸和插入间距。

1．布置常规洁具图形（大、小便器、淋浴喷头、洗涤盆等）

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.1布置常规洁具.dwg”素材文件，结果如图2-62所示。

02 单击“建筑”→“布置洁具”命令，在弹出的【天正洁具】对话框中选择名称为“座便器01”的洁具图形。

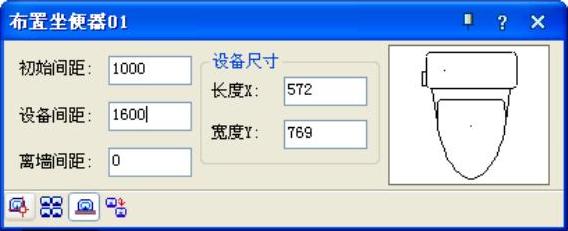

03 双击图形，系统弹出【布置坐便器01】对话框，单击“沿墙内侧边线布置”按钮，并设置参数如图2-63所示。

图2-62 打开素材

图2-63 【布置坐便器01】对话框

04 同时命令行提示如下：

命令:T98_TSan

请选择沿墙边线<退出>: //单击A墙体的内墙线；

插入第一个洁具[插入基点(B)]<退出>: //鼠标右移，单击指定第一个洁具的插入点；

下一个<结束>:

下一个<结束>: //继续向右移动鼠标，单击指定洁具的插入点，完成结果如图2-64所示。

2．布置台上式洗脸盆

01 在【天正洁具】对话框中选择名称为“台上式洗脸盆1”的洁具图形，双击图形，在弹出的【布置台上式洗脸盆1】对话框中设置参数如图2-65所示。

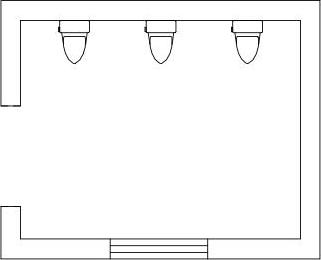

图2-64 布置坐便器结果

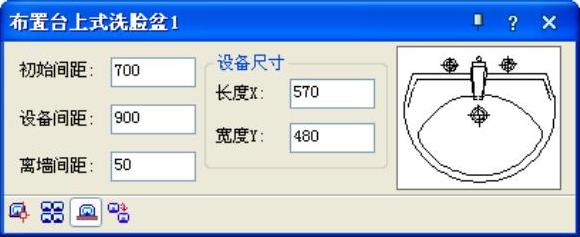

图2-65 【布置台上式洗脸盆1】对话框

02 此时命令行提示如下：

命令:T98_TSan

请选择沿墙边线<退出>: //点取平开窗所在墙体的内墙线；

插入第一个洁具[插入基点(B)]<退出>: //向右移动鼠标，单击指定洁具的插入点；

下一个<结束>: //继续指定洁具的下一个插入点；

台面宽度<600>:

台面长度<2300>: //继续按下回车键，默认使用系统提供的台面长度和宽度参数，布置结果如图2-66所示。

3．布置浴缸

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.1布置浴缸.dwg”素材文件，结果如图2-67所示。

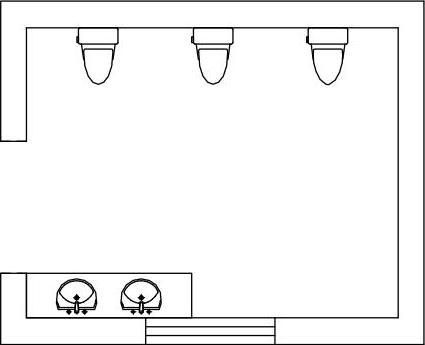

图2-66 布置洗脸盆结果

图2-67 打开素材

02 在【天正洁具】对话框中选择名称为“浴缸04”的洁具图形，双击图形，在弹出的【布置浴缸04】对话框中设置参数如图2-68所示。

03 同时命令行提示如下：

命令:T98_TSan

请选择布置洁具沿线位置[点取方式布置(D)]:D //输入D，选择“点取方式布置”方式；

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)/参考点(Q)]<退出>//输入T，选择“转改基点”；

输入插入点或[参考点(R)]<退出>: //指定浴缸的右上角点为新的插入点；

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)/参考点(Q)]<退出>: //插入浴缸图形的结果如图2-69所示。

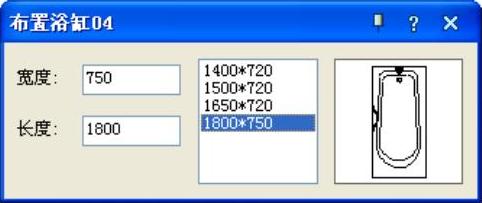

图2-68 【布置浴缸04】对话框

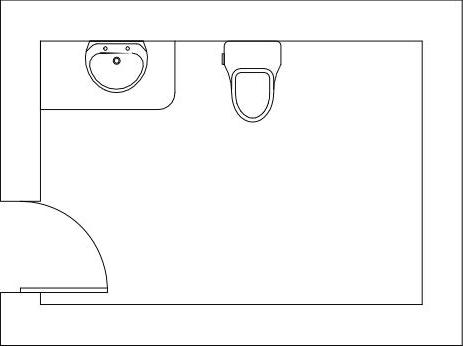

图2-69 布置浴缸结果

4．布置小便池

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.1布置小便池.dwg”素材文件，结果如图2-70所示。

02 在【天正洁具】对话框中选择名称为“小便池”的洁具图形，同时命令行提示如下：

命令:T98_TSan

请选择布置洁具的墙线<退出>:/ /点取A墙体的内墙线；

请输入小便池离墙角的距离<100>:0

请输入小便池长度<6980>:6900

请输入小便池的宽度<700>:

请输入小便池台阶的宽度<300>: //相继按下回车键，完成小便池操作的结果如图2-71所示。

图2-70 打开素材

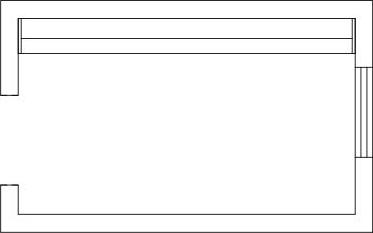

图2-71 布置小便池结果

5．布置地漏

01 单击“建筑”→“布置洁具”命令，在弹出的【天正洁具】对话框中选择名称为“圆形地漏”的洁具图形。

02 同时命令行提示如下：

命令:T98_TSan

点取插入点或[参考点(R)]<退出>: //在绘图区中点取地漏的插入点，布置地漏的结果如图2-72所示。

03 在命令行中输入R，选择“参考点(R)”选项，命令行提示如下：

命令:T98_TSan

点取插入点或[参考点(R)]<退出>:R

参考点: //指定地漏插入的参考点；

点取插入点或[参考点(R)]<退出>: //在绘图区中点取插入点，即可插入地漏。可重复点取插入点，逐个插入地漏，按下回车键或者Esc键退出命令。

6．布置盥洗槽

01 在【天正洁具】对话框中选择名称为“盥洗槽”的洁具图形。

02 双击洁具图形，命令行提示如下：

命令:T98_TSan

请选择布置洁具的墙线<退出>: //单击选择内墙线；

盥洗槽离墙角的距离<2056>:0

盥洗槽的长度<944>:3000

请输入盥洗槽的宽度<1348>:700

请输入水沟的宽度<1151>:100

请输入水龙头的个数<4>: //输入各选项的参数或者按下回车键默认系统参数，布置盥洗槽的结果如图2-73所示。

图2-72 布置地漏结果

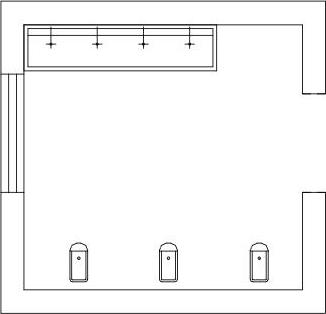

图2-73 布置盥洗槽结果
