TWT中转条件图命令可以实现建筑图到给水排水条件图的转换，且可同时过滤掉一些与给水排水专业设计无关的图块。本节为读者介绍转条件图命令的调用方法。

调用转条件图命令，可以根据需要对当前开启的一张建筑图进行给水排水条件图转换，在此基础上进行给水排水平面图的绘制。转条件图命令的执行方式有：

命令行：输入ZTJT命令按回车键。

菜单栏：单击“平面”→“转条件图”命令。

下面以具体实例介绍调用转条件图命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.2转条件图.dwg”素材文件，结果如图2-57所示。

02 输入ZTJT命令按回车键，系统弹出【转条件图】对话框，设置参数如图2-58所示。

03 单击“转条件图”按钮，在绘图区中框选待转换的建筑平面图；按回车键即可完成转换操作，结果如图2-59所示。

下面对在执行“转条件图”命令过程中一些应注意的事项进行说明：

在执行“转条件图”命令前，要先打开一张DWG图样。

在“需要保留图层”选项组下，被勾选的图层及其上面的图形被保存，未被勾选

的则在执行命令结束后被删除。

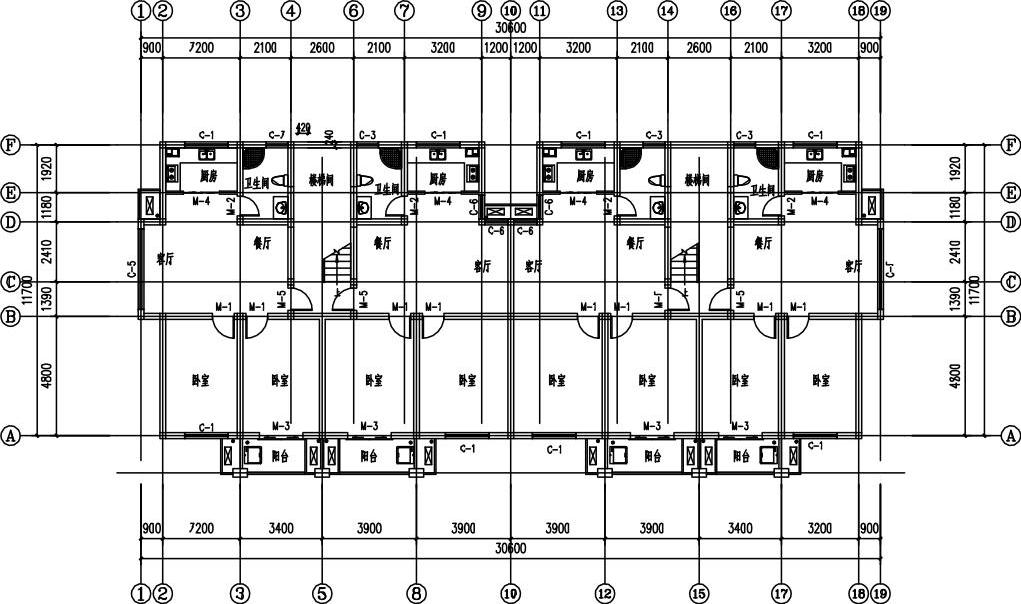

图2-57 打开素材

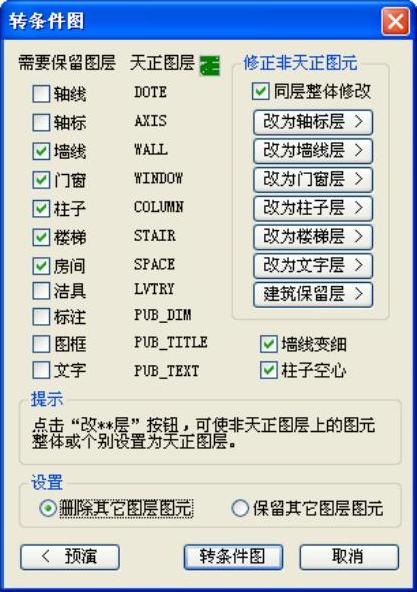

图2-58 【转条件图】对话框

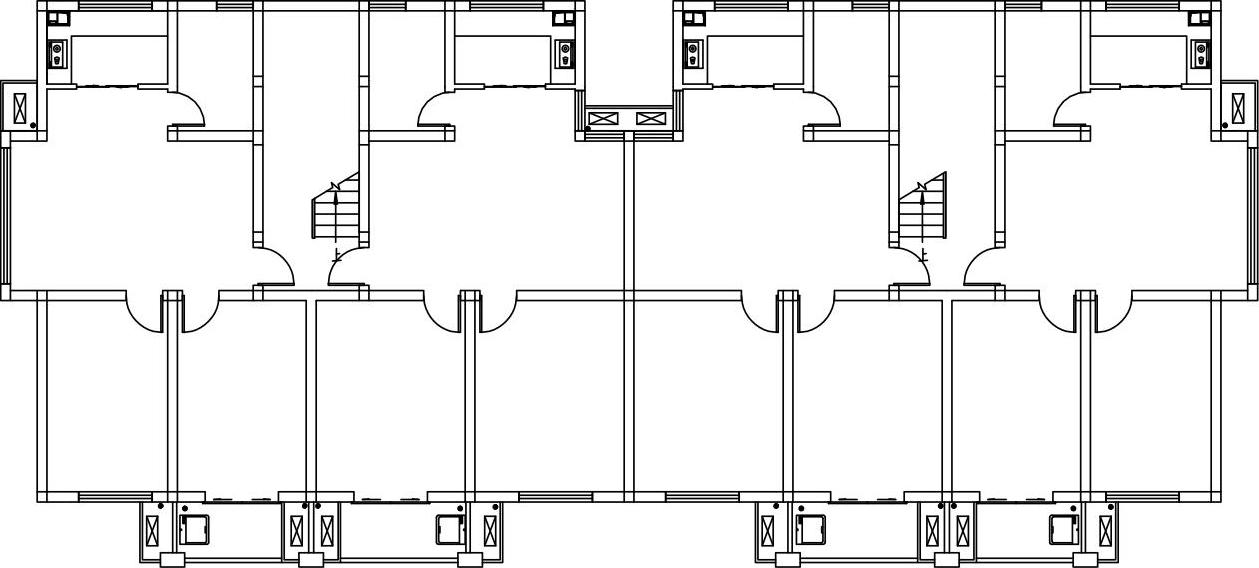

图2-59 转条件图结果

转换条件设定完成后，单击“预览”按钮，可以在绘图区中预览转换后的效果。

按下回车键或者单击鼠标右键，可以返回【转条件图】对话框；继续对转换条件进行更改，然后再次预览，直至满意为止。

勾选“修正非天正图元”选项组下的“同层整体修改”选项和“改为…层”选项，可依次对每一层进行修正。且在修改层同时，系统会自动伴随着“预演”状态，以便用户随时查看效果。每层“预演”状态的所有待转图元呈虚线显示，假如需

保留另外的未转图元，则可在预演状态下的图元上点取；系统可自动搜索到这类图元并将它们转为虚线显示。

对于较为复杂的图样，可以勾选“墙体变细”“柱子空心”虚线；对图形进行更为简化的转换，以达到用户的要求。

转换建筑图时，除了需保留的图层和修正后的图元，程序会自动删除与之无关的所有信息，包括无用的图层及其上的图形、预演中未显示的图元和已转层之外无关的所有信息。
