2.1.16单管标高|TWT2014天正给水排水标准教程
【摘要】：单管标高命令的执行方式有：命令行：输入DGBG命令按回车键。01 调用HZGX命令，在绘图区中绘制一根管线。图2-50 单管标高图2-51 显示管线当前标高03 重复执行DGBG命令，即可按照上一步所定义的标高参数对指定的管线进行标注，结果如图2-50所示。调用DGBG命令，光标置于待标注的管线上，如图2-53所示；单机鼠标左键点取标高方向，即可完成该管线的标高标注，结果如图2-54所示。
调用单管标高命令，可以标注或修改所选的管线或立管的标高。如图2-50所示为单管标高的操作结果。单管标高命令的执行方式有：
命令行：输入DGBG命令按回车键。
菜单栏：单击“管线”→“单管标高”命令。
下面以图2-50所示的单管标高结果为例，介绍调用单管标高命令的方法。
01 调用HZGX命令，在绘图区中绘制一根管线。
02 修改管线标高。输入DGBG命令按回车键，命令行提示如下：
命令:DGBG
请选择管线(右键进行标高修改，左键对选中管线标高标注)<退出>: //将鼠标置于待标注的管线上，可显示管线的当前标高，如图2-51所示；
请在编辑框内输入新的管线标高<按回车键完成,按Esc键退出> //单击右键，在编辑框内输入新的标高参数，如图2-52所示；按回车键结束绘制。
图2-50 单管标高

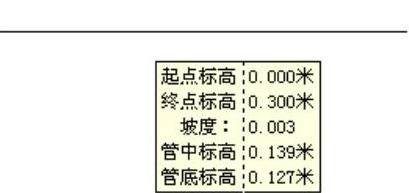

图2-51 显示管线当前标高
03 重复执行DGBG命令，即可按照上一步所定义的标高参数对指定的管线进行标注，结果如图2-50所示。
标注管线标高。调用DGBG命令，光标置于待标注的管线上，如图2-53所示；单机鼠标左键点取标高方向，即可完成该管线的标高标注，结果如图2-54所示。
图2-52 输入标高参数
图2-53 选择管线
图2-54 标注标高
修改立管标高。调用DGBG命令，光标置于待修改的立管上，即可动态显示该立管的当前标高参数，如图2-55所示；单击鼠标右键，在弹出的如图2-56所示的【立管标高】对话框中可修改立管的标高参数，单击“确定”按钮关闭对话框即可完成修改。
图2-55 显示标高参数
图2-56 【立管标高】对话框
