2.1.5上下扣弯操作结果及绘制样式

【摘要】:如图2-22、图2-23所示为上下扣弯命令的操作结果。01按Ctrl+O组合键,打开配套光盘提供的“第2章/2.1.5上下扣弯.dwg”素材文件。扣弯的绘制样式有弧形和圆形两种;执行“初始设置”命令后,在系统弹出的对话框中选择“天正设置”选项卡,在其中的“扣弯设置”选项组中可以对扣弯样式进行设定,如图2-24所示;圆形扣弯的绘制结果如图2-25所示。图2-24 “扣弯设置”选项组图2-25 圆形扣弯平面显示

调用上下扣弯命令,可以在指定的平面管线上插入扣弯。如图2-22、图2-23所示为上下扣弯命令的操作结果。上下扣弯命令的执行方式有:


图2-22 上下扣弯平面显示


图2-23 上下扣弯立面显示

978-7-111-48538-4-Chapter02-64.jpg 命令行:输入SXKW命令按回车键。

978-7-111-48538-4-Chapter02-65.jpg 菜单栏:单击“管线”→“上下扣弯”命令。下面以图2-23所示的上下扣弯结果为例,介绍调用上下扣弯命令的方法。01按Ctrl+O组合键,打开配套光盘提供的“第2章/2.1.5上下扣弯.dwg”素材文件。02输入SXKW命令按回车键,命令行提示如下:


请点取插入扣弯的位置<选择2管线交叉处插入扣弯>: //在已绘制完成的平面管线上单击;

请输入管线的标高(米)<0.000> //按下回车键;

请输入管线的标高(米)<0.000>1.000 //输入标高参数,即可完成上下扣弯的操作,结果如图2-22所示;将视图转换为“前视图”,可查看上下扣弯命令操作的立面效果,如图2-23所示。

扣弯的绘制样式有弧形和圆形两种;执行“初始设置”命令后,在系统弹出的【选项】对话框中选择“天正设置”选项卡,在其中的“扣弯设置”选项组中可以对扣弯样式进行设定,如图2-24所示;圆形扣弯的绘制结果如图2-25所示。

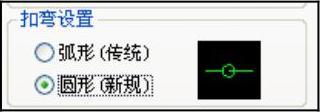

图2-24 “扣弯设置”选项组


图2-25 圆形扣弯平面显示
