2.1.4立管布置-TWT2014天正给水排水标准教程

2023-08-22 理论教育 版权反馈
【摘要】：如图2-17所示为立管布置命令的操作结果。立管布置命令的执行方式有：命令行：输入LGBZ命令按回车键。下面以图2-17所示的立管布置结果为例，介绍调用立管布置命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.1.4立管布置.dwg”素材文件，结果如图2-18所示。图2-17 立管布置图2-18 打开素材图2-19 对话框假如在绘制立管时没有对立管的参数进行设定，在绘制完成后可以对立管的参数进行修改。

调用立管布置命令，可以在平面图中绘制立管图形。如图2-17所示为立管布置命令的操作结果。立管布置命令的执行方式有：

978-7-111-48538-4-Chapter02-49.jpg 命令行：输入LGBZ命令按回车键。

978-7-111-48538-4-Chapter02-50.jpg 菜单栏：单击“管线”→“立管布置”命令。

下面以图2-17所示的立管布置结果为例，介绍调用立管布置命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.1.4立管布置.dwg”素材文件，结果如图2-18所示。

02 输入LGBZ命令按回车键，系统弹出如图2-19所示的【立管】对话框，同时命令行提示：


请指定立管的插入点[输入参考点(R)]<退出>: //在【立管】对话框中选择“任意布置”按钮，在平面图中点取立管的插入点，绘制结果如图2-17所示中编号为JL-1的立管。

请拾取靠近立管的墙线<退出> //在【立管】对话框中选择“墙角布置”按钮，点取墙线，绘制结果如图2-17所示中编号为RJL-1的立管。

请拾取靠近立管的墙线<退出> //在【立管】对话框中选择“沿墙布置”按钮，点取墙线，绘制结果如图2-17所示中编号为XL-1的立管。下面对【立管】对话框中的重要选项进行解释说明：

978-7-111-48538-4-Chapter02-52.jpg “管径”选项：可设定所绘管线的半径值，默认“初始设置”命令中的设置结果。

978-7-111-48538-4-Chapter02-53.jpg “编号”选项：可自定义编号参数，系统默认由程序以累计加一的方式自动标注。

978-7-111-48538-4-Chapter02-54.jpg “布置方式”选项组：

“任意布置”选项：选择该选项，可以在任意指定点布置立管。

“墙角布置”选项：选择该选项，可以在指定的墙角布置立管。

“沿墙布置”选项：选择该选项，可以靠近指定的墙线布置立管。

978-7-111-48538-4-Chapter02-55.jpg “底标高”、“顶标高”选项：在这两个选项的文本框中可以设定立管管底、管顶标高。

978-7-111-48538-4-Chapter02-56.jpg “楼号”选项：在选项文本框中可自定义前缀楼号。


图2-17 立管布置


图2-18 打开素材

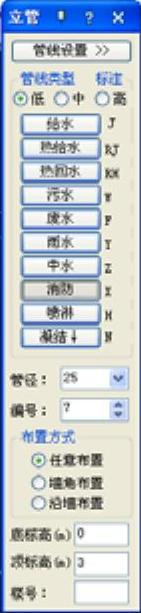

图2-19 【立管】对话框

假如在绘制立管时没有对立管的参数进行设定，在绘制完成后可以对立管的参数进行修改。选择立管，按下Ctrl+1组合键，在弹出的【特性】选项板中可以修改立管的参数，如图2-20所示，或者双击立管图形，系统弹出【修改立管】对话框，在其中可以编辑立管的各项参数，如图2-21所示。

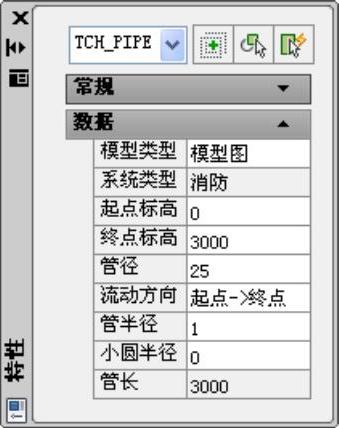

图2-20 【特性】选项板

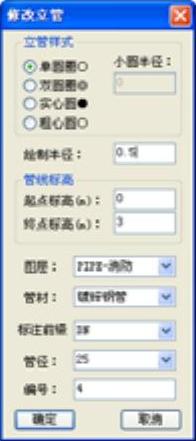

图2-21 【修改立管】对话框
