给水排水施工图由平面布置图、系统图以及安装详图组成。

1．给水排水平面布置图

给水排水平面布置图主要表明用水设备的类型、位置，给水和排水各支管、立管的平面位置，各管道配件的平面布置等。用水器具分布在建筑物内的各层，给水排水平面布置图可相应地分层绘制。一般整个建筑物的给水引入管和排水出户管位于一层地面以下，与其他层有所不同，因此底层给水排水平面布置图必须绘制。

对于其他层，如果用水器具布置和管道平面布置都相同，可以用绘制一个标准层平面布置图来表示。每层给水排水平面布置图中的管路，是以连接该层卫生间器具的管路为准；而不是以楼地面作为分界线，因此凡是连接某楼层卫生设备的管路，虽然有安装在楼板上面或者下面的，但都属于该楼层的管道，所以都要画在该楼层的平面布置图中。

不论管道投影的可见性如何，都按该管道系统的线型绘制，且管道仅表示其安装位置，并不表示其具体平面位置尺寸。

如图1-3所示为绘制完成的给水排水平面布置图。

2．给水排水系统图

给水排水系统图反映给水排水管道系统的上下层之间、前后左右间的空间关系，各管段的管径、坡度、标高以及管道附件位置等。与给水排水平面布置图一起表达给水排水工程空间布置情况。采用斜等轴测投影的方法，给水和排水系统图分别绘制。管线线型与给水排水平面布置图相一致。对于两层的卫生器具和管道布置均相同时，可以只绘出一层的卫生器具与横支管的详细系统图，在其他楼层标注与某层相同即可。

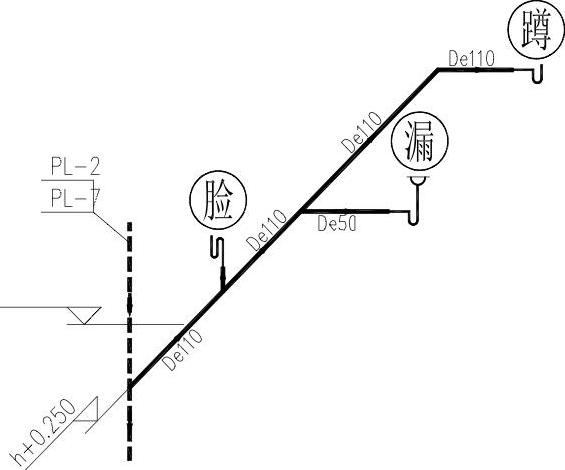

如图1-4、图1-5所示为绘制完成的排水系统图和给水系统图。

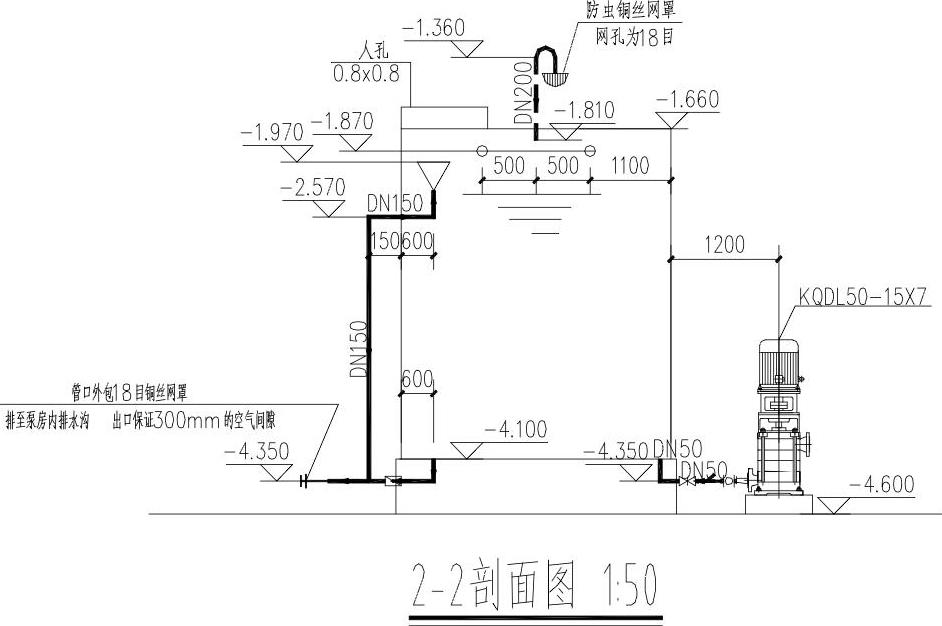

3．给水排水设备安装详图

在给水排水施工图中，平面布置图和系统图只是表示管道的连接情况、走向和配件的位置，绘制的比例较小，一般为1:100、1:50；卫生器具、管道附件仅用图例表示其布置情况，无法详细表达管道与附件、管道与卫生器具等的详细连接情况。
