1．室内给水系统的组成

如图1-1所示为室内给水系统组成示意图，由以下部分组成：

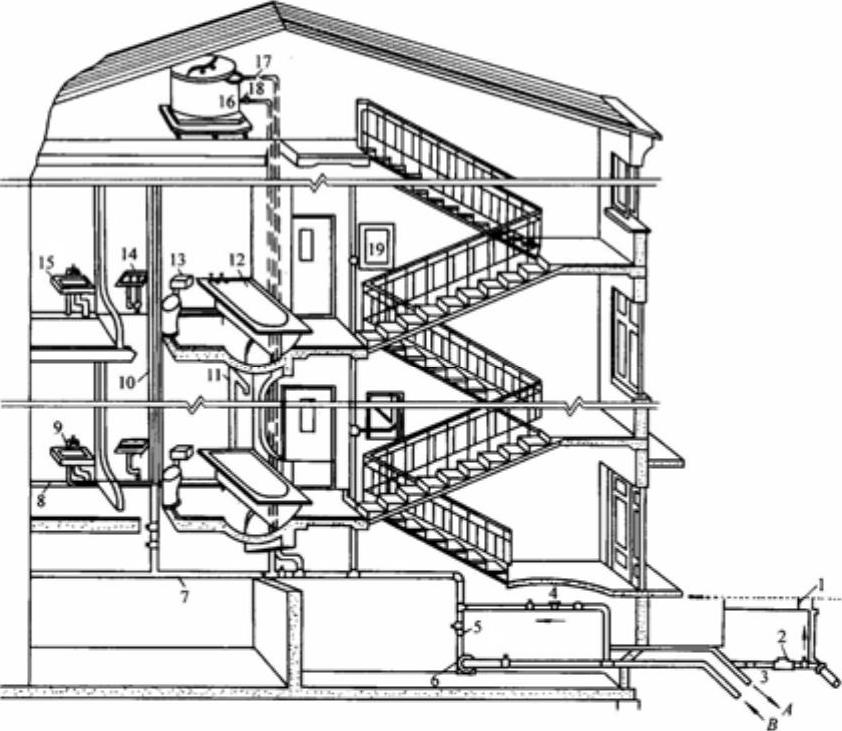

图1-1 室内给水系统

1—阀门井 2—闸阀 3—引入管 4—水表 5—止回阀 6—水泵 7—干管 8—支管 9—水嘴 10—立管 11—淋浴器 12—浴盆 13—坐便器 14—洗脸盆 15—洗涤盆 16—水箱 17—进水管 18—出水管 19—消火栓 A—入贮水池 B—来自贮水池

引入管：又称进户管，是自室外给水管网将水引入室内的管段。

水表节点：是安装在引入管上的水表及前后设置的阀门和泄水装置的总称。

配水管网：将水输送到各个用水器具，包括干管、立管、支管和分管。

给水设备：指室外给水管网的水压、水量不能满足建筑用水要求，或要求供水压力稳定、确保供水安全可靠时，应根据需要在给水系统中设置水泵、气压给水设备和水池、水箱等增压、贮水设备。

配水装置：指生活、生产和消防给水系统的终端用水装置。生活给水系统主要指卫生器具的给水配件，如水嘴；生产给水系统主要指用水设备，电炉冷却水；消防给水系统主要指室内消火栓、喷头等。

给水附件：是管道系统中调节水量、水压，控制水流方向，以及关断水流，便于管道、仪表和设备检修的各类阀门。

2．室内排水系统的组成

如图1-2所示为室内排水系统组成示意图，由以下部分组成：

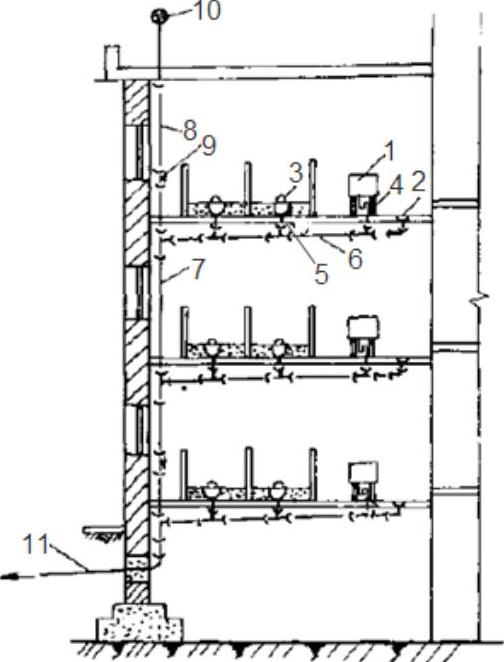

图1-2 室内排水系统

1—拖布池 2—地漏 3—蹲便器 4—S形存水弯 5—洁具排水管 6—横管 7—立管 8—通气管 9—立管检查口 10—透气帽 11—排出管

污水和废水收集器具：一般指用水器具，比如洗脸盆是用水器具，但同时也是排水管系的污水收集器具。污水从卫生器具排出首先经过存水弯再流入排水管道系统。

排水管道：包括排水横支管、立管、埋地干管和排出管，通过这些管道将污水送出建筑物外。

清通设备：为了疏通建筑内部排水管道，保障排水畅通。清通设备一般有检查口和清扫口。

提升设备：用于将地下建筑物不能够自流的污水提升排至室外排水管道。比如民用建筑地下室、人防建筑和高层建筑的地下技术层。

污水局部处理设施：是当室内污水未经处理不允许直接排入城市下水道或水体时，必须予以局部处理的设施。例如：化粪池、隔油池等。

通气管道系统：是为了防止因气压波动造成水封破坏，使有毒气体进入室内，同时可以排放排水管道中的有害气体和臭气。
