涂层厚度的检测包括局部厚度的检测和平均厚度的检测。热喷涂涂层无损检测方法主要有磁性法、涡流法、测量法等,破坏性检测法主要有金相显微镜法。根据被测工件涂层有效面积的大小,采用不同测量点数进行。对于不同用途的涂层,可根据用户要求报告平均厚度、最小厚度或最大厚度。......
2023-06-18
确定钢结构防火涂层的厚度时,施加给钢结构的涂层质量应计算在结构荷载内,但不得超过允许范围。对于裸露及露天钢结构的防火涂层应规定出外观平整度和颜色装饰要求。
1.涂层厚度的确定原则
钢结构防火涂料的涂层厚度,可按下列原则之一确定:
(1)按照有关规范对钢结构不同构件耐火极限的要求,根据标准耐火试验数据选定相应的涂层厚度。
(2)根据标准耐火试验数据,计算确定涂层的厚度。
2.涂层厚度计算
根据设计所确定的耐火极限来设计涂层的厚度,可直接选择有代表性的钢构件,喷涂防火涂料作耐火试验,由实测数据确定设计涂层的厚度,也可根据标准耐火试验数据,对不同规格的钢构件按下式计算定出涂层厚度:

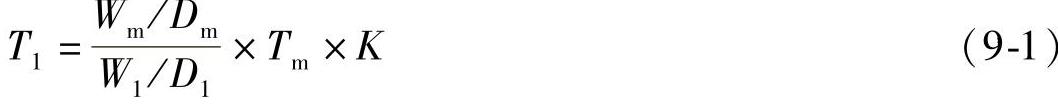

式中 T1——待确定的钢构件涂层厚度;
Tm——标准试验时的涂层厚度;
W1——待喷涂的钢构件质量(kg/m);
Wm——标准试验时的钢构件质量(kg/m);
D1——待喷涂的钢构件防火涂层接触面周长(m);
Dm——标准试验时的钢构件防火涂层接触面周长(m);
K——系数,对钢梁K=1,对钢柱K=1.25。
3.涂层厚度的测定
(1)测针与测试图。测针(厚度测量仪)是由针杆和可滑动的圆盘组成,圆盘始终保持与针杆垂直,并在其上装有固定装置,圆盘直径不大于30mm,以保持完全接触被测试件的表面。当厚度测量仪不易插入被插试件中,也可使用其他适宜的方法测试。
(2)测试时,将测厚探针垂直插入防火涂层直至钢材表面上,记录标尺读数,如图9-2所示。
(3)测点选定。测点选择须遵守以下规定:
1)楼板和防火墙的防火涂层厚度测定,可选相邻两纵、横轴线相交中的面积为1个单元,在其对角线上,按每米长度选一点进行测试。
2)钢框架结构的梁和柱的防火涂层厚度测定,在构件长度内每隔3m取一截面按图9-3所示位置测试。
图9-2 测厚度示意图
图9-3 测点示意图
3)桁架结构,上弦和下弦规定每隔3m取一截面检测,其他腹杆每一根取一截面检测。
测量结果。对于楼板和墙面,在所选择面积中,至少测出5个点;对于梁和柱在所选择的位置中,分别测出6个和8个点。分别计算出它们的平均值,精确到0.5mm。
有关钢结构工程识图与施工技巧的文章
涂层厚度的检测包括局部厚度的检测和平均厚度的检测。热喷涂涂层无损检测方法主要有磁性法、涡流法、测量法等,破坏性检测法主要有金相显微镜法。根据被测工件涂层有效面积的大小,采用不同测量点数进行。对于不同用途的涂层,可根据用户要求报告平均厚度、最小厚度或最大厚度。......
2023-06-18
表4-24按零件厚度确定制窝方法 单位:mm②如果蒙皮厚度不大于0.8 mm,骨架为两层或两层以上,而每层厚度都不大于0.8 mm,其总厚度又不小于1.2 mm,且不能分别压窝,则采用蒙皮压窝、骨架锪窝的方法。图4-7铆钉的端面窝表4-26铆钉端面窝直径 单位:mm⑦锪窝时一般应使用可调锪窝限动器,以便准确地控制窝的深度和窝的垂直度。表4-28压窝试片的最小宽度 单位:mm......
2023-07-18
所有的热喷涂工艺,包括普通火焰喷涂、喷焊、电弧喷涂、HVOF、爆炸喷涂、等离子喷涂等均可获得具有特定性能的单层结构涂层。图4-1 涂层与零件结构的匹配设计a)不合理 b)可以选择 c)优先选择3.多层结构多层结构是指涂层层数达三层或三层以上的涂层结构,在实际应用中并不常用,只在特殊工况条件下才采用。......
2023-06-18
涂层的显微硬度是指用显微硬度计,以涂层中微粒为测定物件,所测得的硬度值,反映的是涂层颗粒的硬度。标准洛氏硬度计的刻度盘指标每转一圈压入深度为0.203mm,为精确测定涂层的硬度,涂层厚度应大于压入深度的10倍。较软的涂层也可采用标准布氏硬度计进行测定。涂层微观硬度检测1)显微硬度的计算。对于同一试样,前述步骤在相同条件下最少重复3次,取算术平均值作为涂层显微硬度的最终检测结果。表5-1 涂层厚度与检测方法之间的关系......
2023-06-18
通常情况下只检测涂层与基体之间的结合强度,简称为结合强度。涂层结合强度定性检测试验的特点是简单易行,可迅速得知涂层结合力的基本状况,但准确度不高;而定量检测试验虽然较复杂,但试验数据准确,可反映涂层真实的结合强度。杯突试验也称为深引试验,常被用来检验薄板金属较硬涂层的结合强度。同样选取5个试样进行试验,测定计算5个试样的算术平均值作为涂层的结合强度。......
2023-06-18
涂层结构与被喷涂材料的组织结构有明显的差异,这是由于工艺方法的不同而引起的。因此,涂层的典型结构是由变形扁平微细的涂层材料堆积而成的层状结构,且中间夹带着部分气孔和氧化物。在热喷涂工艺方法中,高能高速等离子喷涂、真空低压和可控气氛等离子喷涂、高速火焰喷涂、冷气动力喷涂等方法,可有效地减少和消除氧化物夹杂及气孔的产生,改善涂层结构和性能。一般说来,涂层自身结合强度高于涂层与基体的结合强度。......
2023-06-18
不同功能的涂层对孔隙率要求也不尽相同。所以涂层孔隙率多寡的评价依赖于涂层的功能。检测涂层孔隙率的方法很多。经过5~10min后,直接观察膏层上的有色斑点,按每平方厘米面积上计数斑点数量,确定孔隙率。......
2023-06-18
针对不同的环境使用温度,应选择不同的封孔剂。石蜡作为封孔剂使用时,不仅能耐海水、淡水及大多数的酸和碱,而且常常用作食品和化学工业机械零件表面涂层的封孔与润滑,以解决存在的污染问题。表4-30 常用封孔剂为了保证良好的渗透性,在进行封孔处理前,应对封孔剂进行稀释处理,并采用真空浸渗封孔方法。......
2023-06-18
相关推荐
