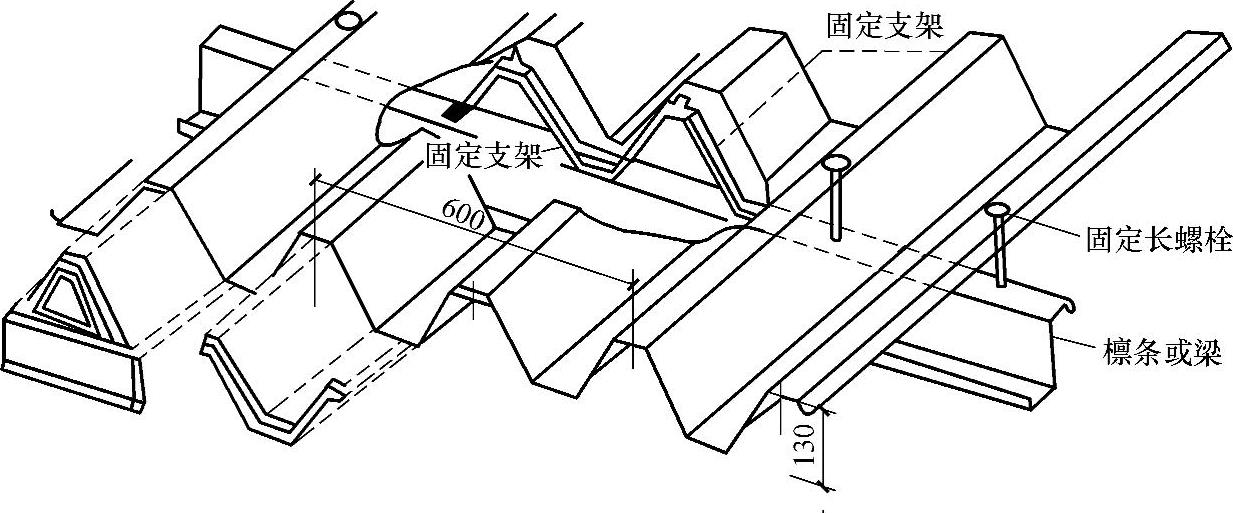

【摘要】：2）高波压型金属板的侧向搭接部位必须设置连接件，间距为700～800mm。压型钢板腹板与翼缘水平面之间的夹角，当用于屋面时不应小于50°；当用于墙面时不应小于45°。图8-6 压型钢板不采用固定支架的连接屋面高波压型钢板在檩条上固定时，应设置专门的固定支架，如图8-7所示。图8-7 压型钢板采用固定支架的连接屋面高波压型钢板，每波均应以连接件连接，对屋面中波或低波板可每波或隔波与支承构件相连。

（1）连接件的数量与间距应符合设计要求，当在设计无明确规定时，应按现行专业标准《压型金属板设计施工规程》（YBJ 216—1988）的规定执行，其规定的内容主要有以下几点：

1）屋面高波压型金属板用连接件与固定支架连接，每波设置一个，低波压型板用连接件直接与檩条或墙梁连接，每波或隔一波设置一个，但搭接波处必须设置连接件。

2）高波压型金属板的侧向搭接部位必须设置连接件，间距为700～800mm。

有关防腐涂料的规定除设计中应根据建筑环境的腐蚀作用选择相应涂料系列外，当采用压型铝板时，应在其与钢构件接触面上至少涂刷一道铬酸锌底漆或设置其他绝缘隔离层，在其与混凝土、砂浆、砖石、木材接触面上至少涂刷一道沥青漆。

（2）压型钢板腹板与翼缘水平面之间的夹角，当用于屋面时不应小于50°；当用于墙面时不应小于45°。

（3）屋面压型钢板的长向连接通常采用搭接，搭接处应在支承构件上。其搭接长度应不小于下列限值，同时在搭接区段的板间尚应设置防水密封带。

1）屋面高波板（波高≥75mm）：375mm。

2）屋面中波及低波板：250mm（屋面坡度i＜1/10时）；

200mm（屋面坡度i≥1/10时）。

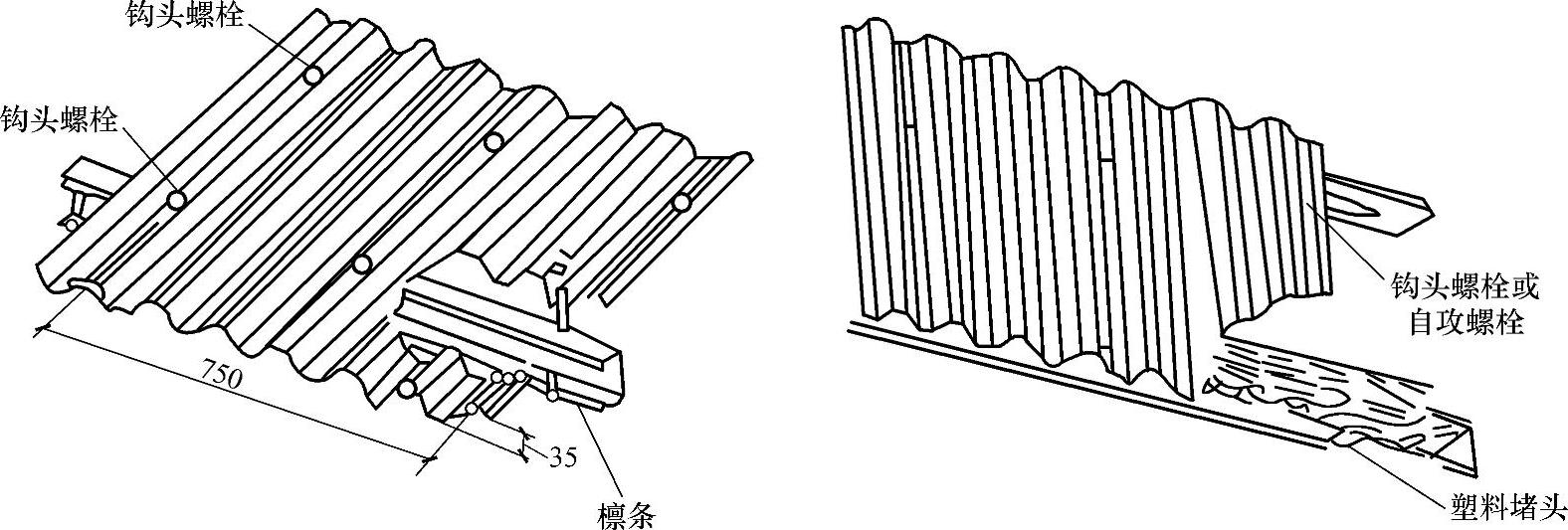

（4）屋面中波压型钢板与支承构件（檩条）的连接，一般在檩条上预焊栓钉，在安装后紧固连接，如图8-6所示。中波板也可采用钩头螺栓连接，但因连接紧密度、耐候差，目前已极少应用。
