压型金属板连接技巧-钢结构工程识图与施工技巧

2023-08-22 理论教育版权反馈

【摘要】：我国目前采用直接连接法和压板挤紧法两种连接方法。搭接方式是把压型钢板搭接边重叠并用各种螺栓、铆钉或自攻螺钉等连成整体。

1.上下屋面板的搭接连接

在屋面施工时，应尽量减少上下屋面板的搭接数量，加大屋面板的长度。我国目前采用直接连接法和压板挤紧法两种连接方法。

（1）直接连接法

直接连接法是将上下两块板间设置两道防水密封条，在防水密封条处用自攻螺钉或拉铆钉将其紧固在一起，如图8-3a所示。

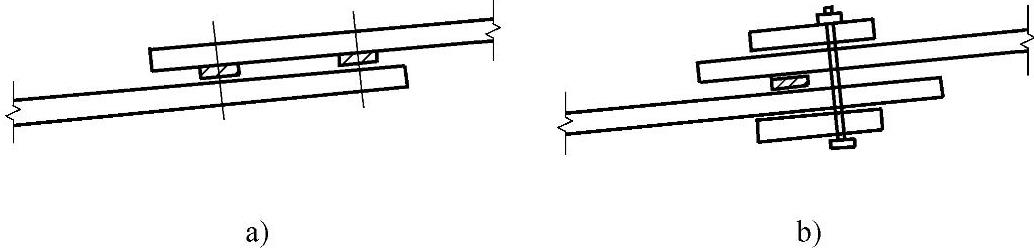

图8-3 压型板上下板连接方式

a）直接连接法 b）压板挤紧法

（2）压板挤紧法

压板挤紧法是我国最新的上下板搭接连接方法，是将两块彩板的上面和下面设置两块与彩板板型相同厚度的镀锌钢板，其下设防水胶条，用紧固螺栓将其紧密挤压连接在一起，这种方法零配件较多，施工工序多，但是防水可靠，如图8-3b所示。

2.板与檩条和墙梁的连接

（1）屋面连接

压型钢板的屋面横向连接方式主要有以下几种（图8-4）：

1）搭接方式。搭接方式是把压型钢板搭接边重叠并用各种螺栓、铆钉或自攻螺钉等连成整体。

2）咬边方式。咬边方式是在搭接部位通过机械锁边，使其咬合相连。

3）卡扣方式。卡扣方式是利用钢板弹性在向下或向左（向右）的力作用下形成左右相连。

图8-4 压型钢板横向连接

a）搭接方式 b）咬边方式 c）卡扣方式

H—波高 L—波距 W—板宽 a₁—上翼缘宽 a₂—下翼缘宽 b—腹板 c—卡扣件

（2）墙面板连接

彩色压型钢板的墙面板连接主要有以下两种（图8-5）：

图8-5 墙面板连接方式

a）外露连接 b）隐蔽连接

1）外露连接。外露连接是用连接紧固件在波谷上将板与墙梁连接在一起，这样的连接使紧固件的头处在墙面凹下处，比较美观；在一些波距较大的情况下，也可将连接紧固件设在波峰上。

2）隐蔽连接。墙面隐蔽连接的板型覆盖面较窄，它是将第一块板与墙面连接后，将第二块板插入第一块板的板边凹槽口中，起到抵抗负风压的作用。

无论墙面板或屋面板的隐蔽连接都不可能完全避免外露，都会在建筑物的如下位置产生外露连接，包括：大量的上下板的搭接处，屋面的屋脊处、山墙泛水处、高低跨的交接处以及墙面的门窗洞口处、墙的转角处等需要包边的位置、泛水等配件覆盖的位置。这些外露连接有的是板与墙梁或檩条的连接，也有彩板与彩板间的连接。
