多层及高层钢结构安装质量验收标准改进与施工技巧

2023-08-22 理论教育版权反馈

【摘要】：多层及高层钢结构安装工程可按楼层或施工段等划分为一个或若干个检验批。

1.一般规定

（1）本节适用于多层及高层钢结构的主体结构、地下钢结构、檩条及墙架等次要构件、钢平台、钢梯、防护栏杆等安装工程的质量验收。

（2）多层及高层钢结构安装工程可按楼层或施工段等划分为一个或若干个检验批。地下钢结构可按不同地下层划分检验批。

（3）柱、梁、支撑等构件的长度尺寸应包括焊接收缩余量等变形值。

（4）安装柱时，每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴线引上。

（5）结构的楼层标高可按相对标高或设计标高进行控制。

（6）钢结构安装检验批应在进场验收和焊接连接、紧固件连接、制作等分项工程验收合格的基础上进行验收。

（7）安装的测量校正、高强度螺栓安装、负温度下施工及焊接工艺等，应在安装前进行工艺试验或评定，并应在此基础上制定相应的施工工艺或方案。

（8）安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。

（9）安装时，必须控制屋面、楼面、平台等的施工荷载，施工荷载和冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。

（10）在形成空间刚度单元后，应及时对柱底板和基础顶面的空隙进行细石混凝土、灌浆料等二次浇灌。

（11）吊车梁或直接承受动力荷载的梁其受拉翼缘、吊车桁架或直接承受动力荷载的桁架其受拉弦杆上不得焊接悬挂物和卡具等。

2.主控项目检验

多层及高层钢结构安装工程主控项目检验标准应符合表7-17的规定。

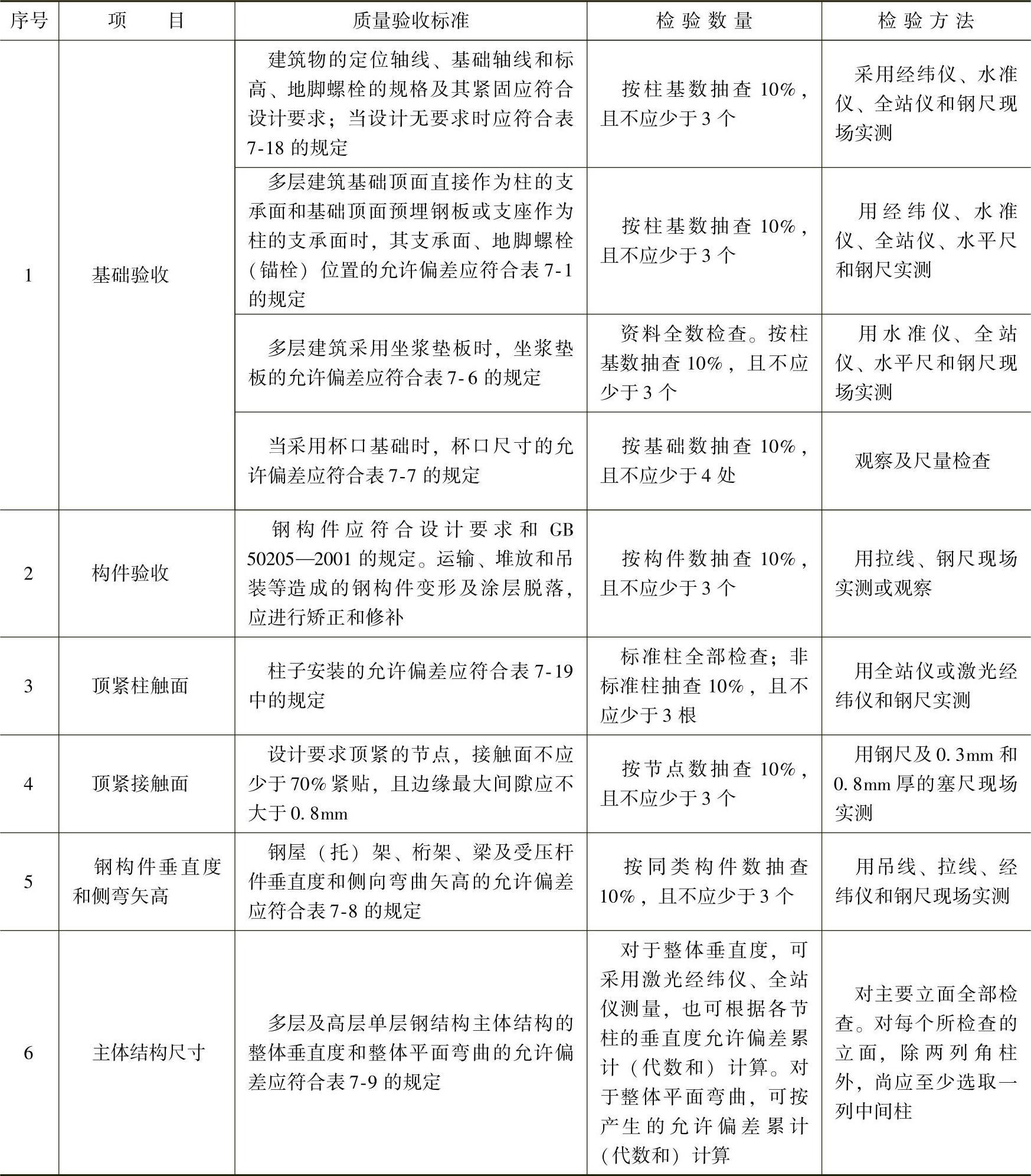

表7-17 主控项目检验标准

表7-18 建筑物定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的允许偏差（单位：mm）

表7-19 多层及高层钢结构中柱子安装的允许偏差（单位：mm）

3.一般项目检验

多层及高层钢结构安装工程一般项目检验标准应符合表7-20的规定。

表7-20 一般项目检验标准

表7-21 多层及高层钢结构中构件安装的允许偏差（单位：mm）

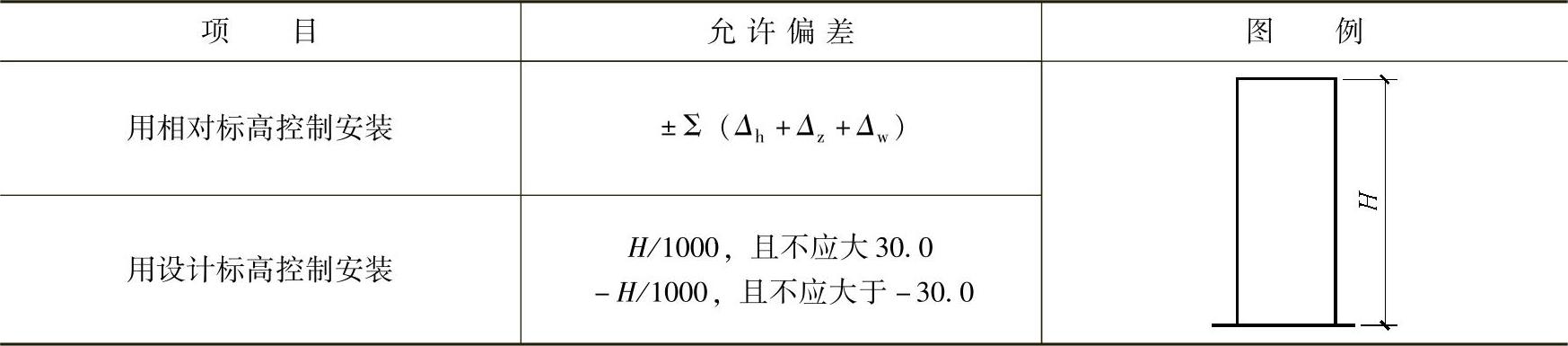

表7-22 多层及高层钢结构主体结构总高度的允许偏差（单位：mm）

注：Δ_h为每节柱子长度的制造允许偏差；Δ_z为每节柱子长度受荷载后的压缩值；Δ_w为每节柱子接头焊缝的收缩值。
