钢结构安装质量验收标准与施工技巧

2023-08-22 理论教育版权反馈

【摘要】：单层钢结构安装工程可按变形缝或空间刚度单元等划分成一个或若干个检验批。钢结构安装检验批应在进场验收和焊接连接、紧固件连接、制作等分项工程验收合格的基础上进行验收。表7-9 整体垂直度和整体平面弯曲的允许偏差 3.一般项目检验单层钢结构安装工程的一般项目检验标准应符合表7-10的规定。

1.一般规定

（1）本节适用于单层钢结构的主体结构、地下钢结构、檩条及墙架等次要构件、钢平台、钢梯、防护栏杆等安装工程的质量验收。

（2）单层钢结构安装工程可按变形缝或空间刚度单元等划分成一个或若干个检验批。地下钢结构可按不同地下层划分检验批。

（3）钢结构安装检验批应在进场验收和焊接连接、紧固件连接、制作等分项工程验收合格的基础上进行验收。

（4）安装的测量校正、高强度螺栓安装、负温度下施工及焊接工艺等，应在安装前进行工艺试验或评定，并应在此基础上制定相应的施工工艺或方案。

（5）安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。

（6）安装时，必须控制屋面、楼面、平台等的施工荷载，施工荷载和冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。

（7）在形成空间刚度单元后，应及时对柱底板和基础顶面的空隙进行细石混凝土、灌浆料等二次浇灌。

（8）吊车梁或直接承受动力荷载的梁其受拉翼缘、吊车桁架或直接承受动力荷载的桁架其受拉弦杆上不得焊接悬挂物和卡具等。

2.主控项目检验

单层钢结构安装工程的主控项目检验标准应符合表7-5的规定。

表7-5 主控项目检验标准

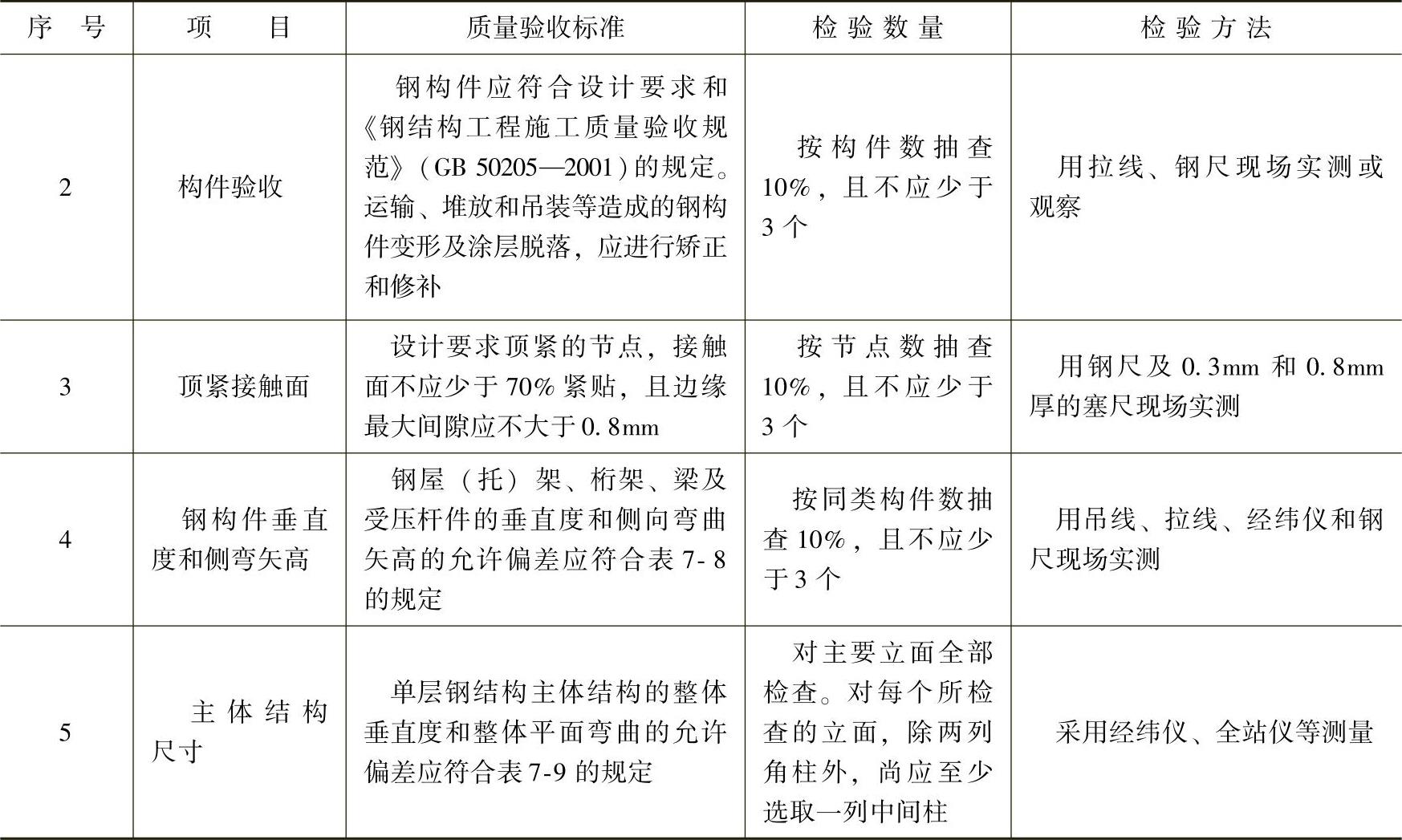

（续）

表7-6 坐浆垫板的允许偏差（单位：mm）

表7-7 杯口尺寸的允许偏差（单位：mm）

表7-8 钢屋（托）架、桁架、梁及受压件垂直度和侧向弯曲矢高的允许偏差（单位：mm）

（续）

注：f——侧向弯曲矢高；L——构件跨度；h——构件高度。

表7-9 整体垂直度和整体平面弯曲的允许偏差（单位：mm）

3.一般项目检验

单层钢结构安装工程的一般项目检验标准应符合表7-10的规定。

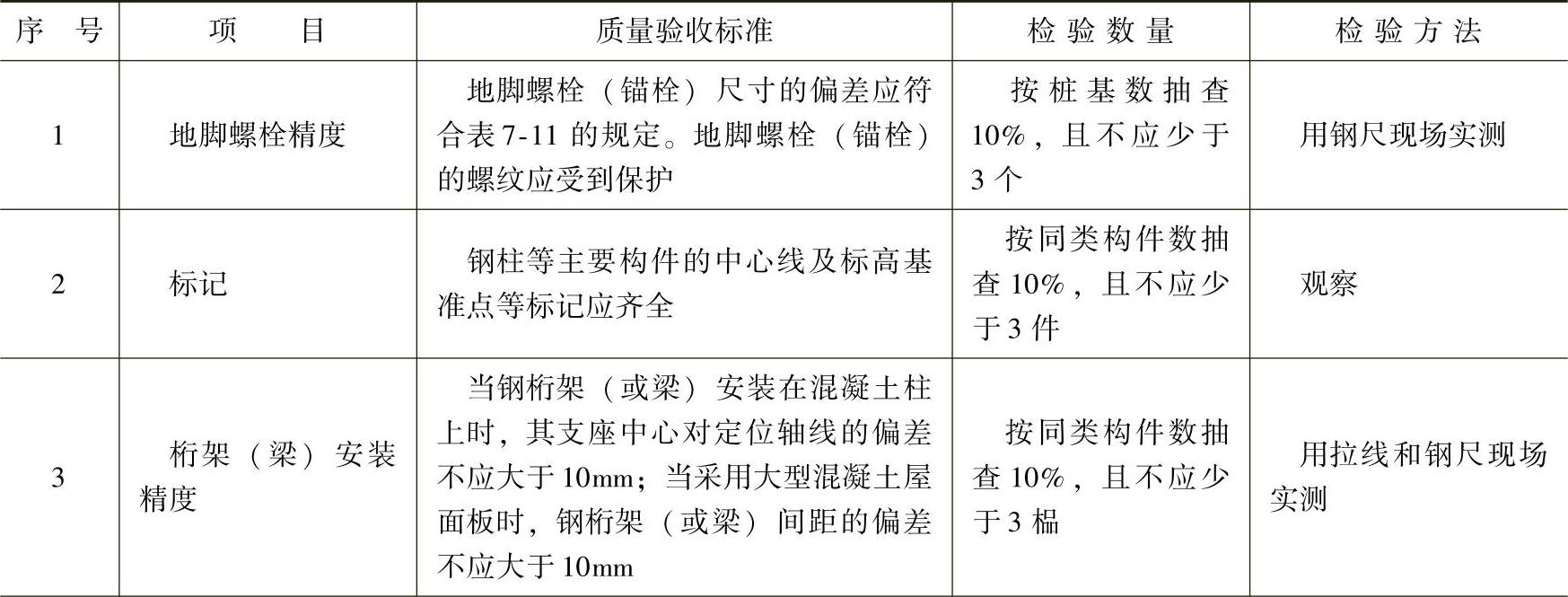

表7-10 一般项目检验标准

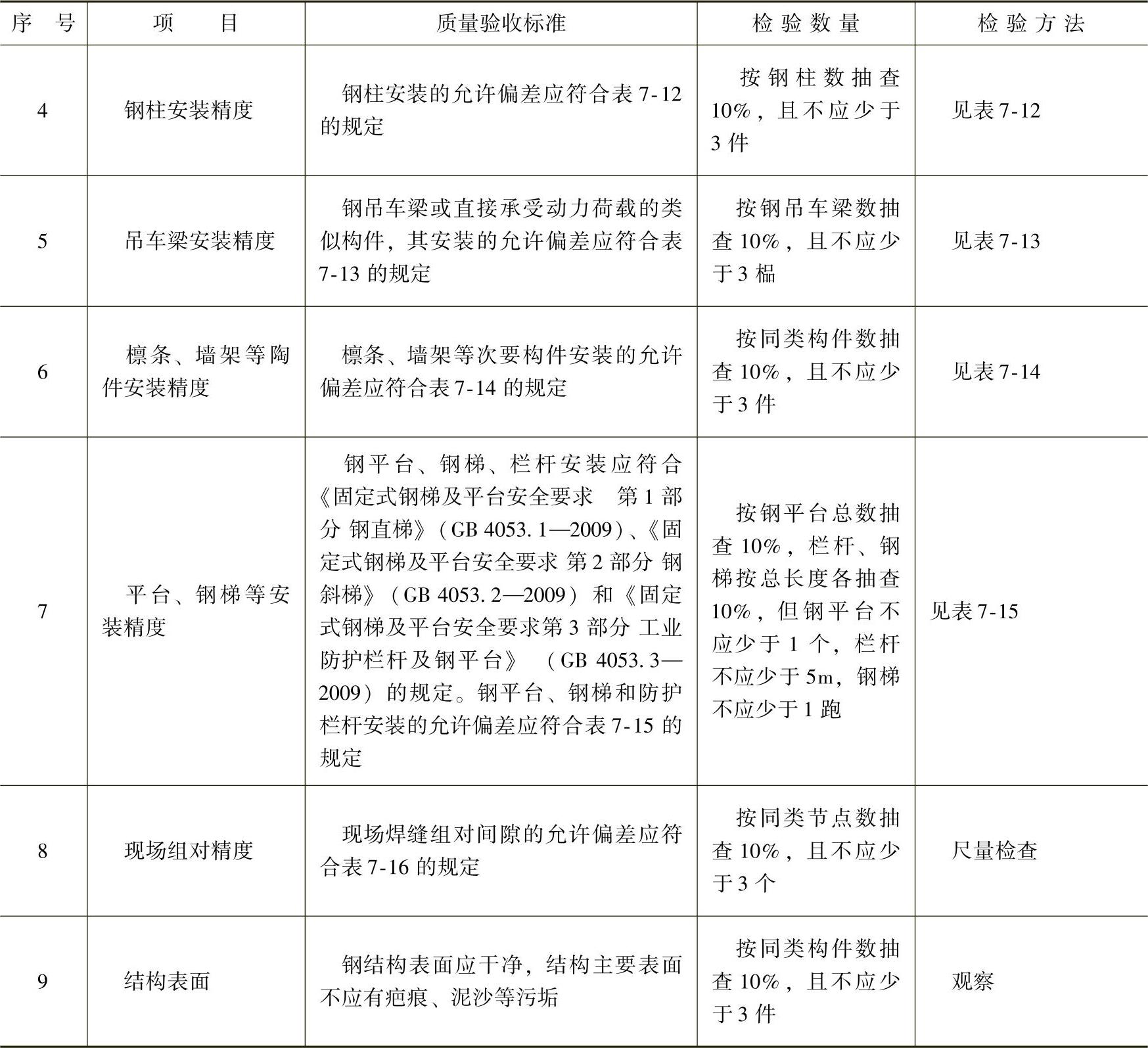

（续）

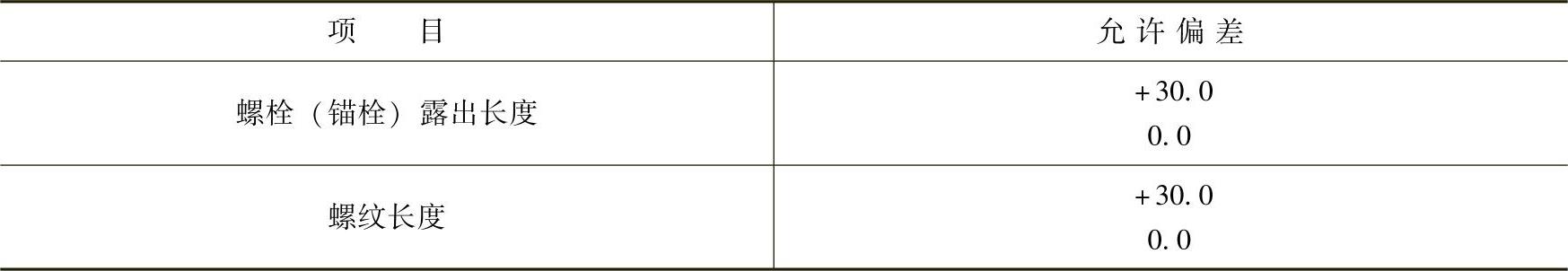

表7-11 地脚螺栓（锚栓）尺寸的允许偏差（单位：mm）

表7-12 单层钢结构钢柱安装的允许偏差（单位：mm）

（续）

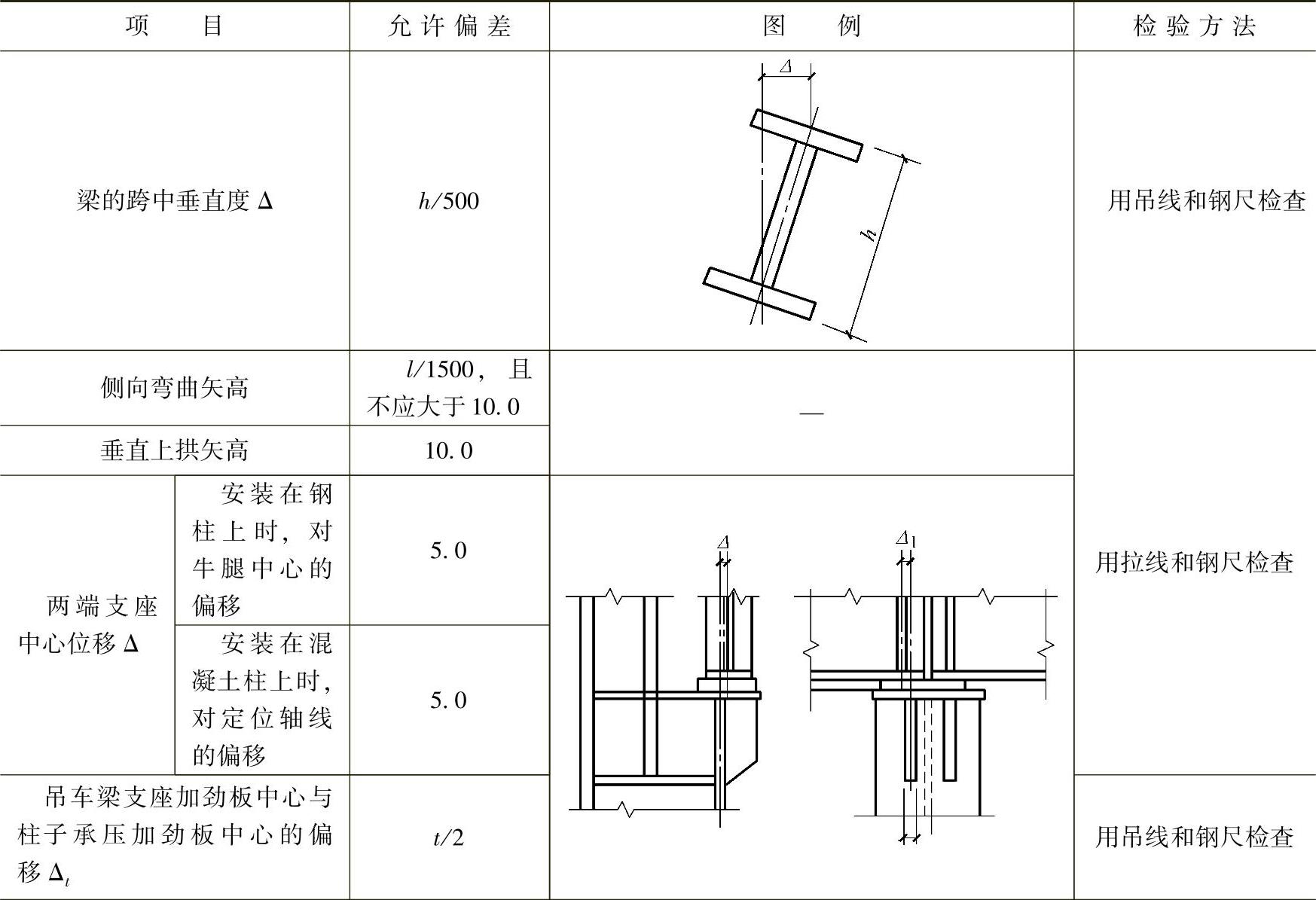

表7-13 钢吊车梁安装的允许偏差（单位：mm）

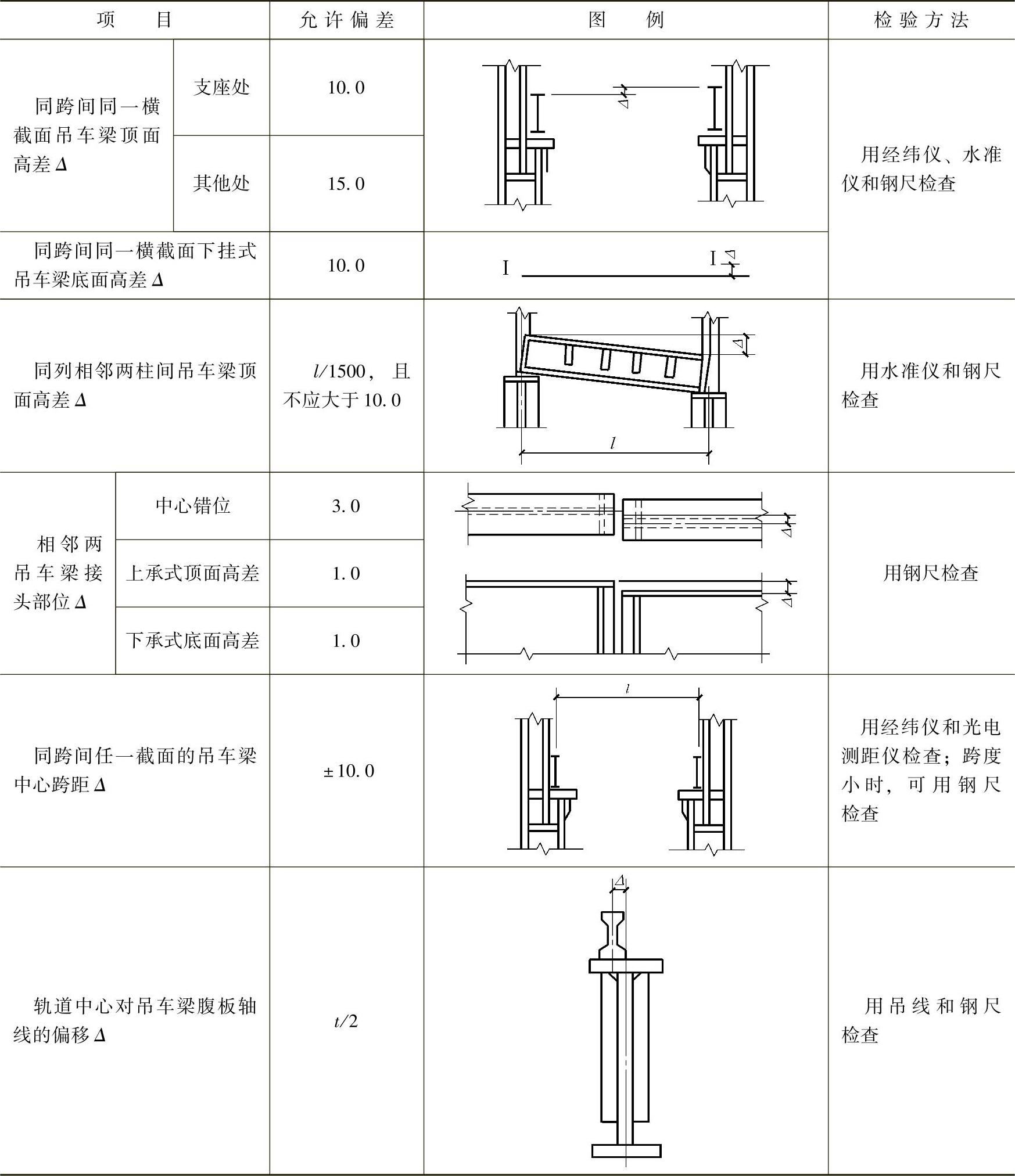

（续）

表7-14 墙架、檩条等次要构件安装的允许偏差（单位：mm）

（续）

注：H——墙架立柱的高度；h——抗风桁架的高度；L——檩条或墙梁的长度。

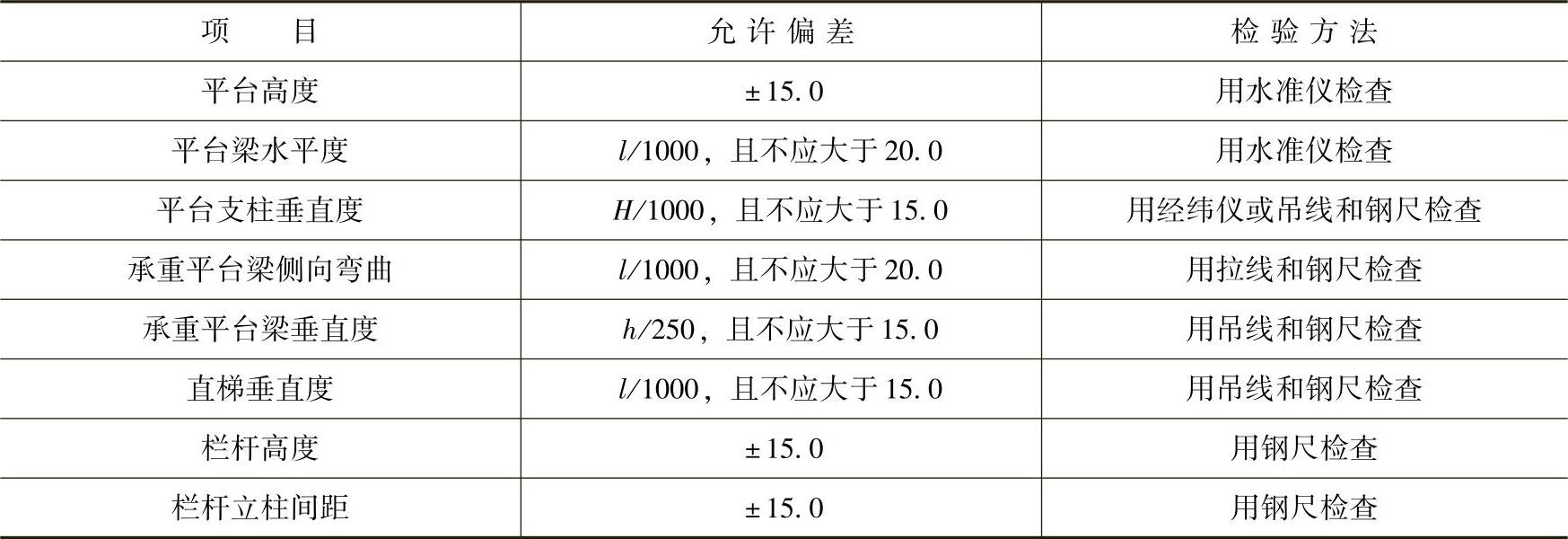

表7-15 钢平台、钢梯和防护栏杆安装的允许偏差（单位：mm）

表7-16 现场焊缝组对间隙的允许偏差（单位：mm）
