整体提升法是指在结构柱上安装提升设备。将在地面上总拼好的网架提升就位的施工方法。整体提升法有两个特点：一是网架必须按高空安装位置在地面就位拼装，即高空安装位置和地面拼装位置必须在同一投影面上；二是周边与柱子或连系梁相碰的杆件必须预留，待网架提升到位后进行补装。

1.千斤顶提升法

大跨度网架整体提升有在结构上安装千斤顶提升网架、在结构上安装升板机提升网架和在桅杆上悬挂千斤顶提升网架三种方法。

采用安装千斤顶提升时，根据网架形式、重量，选用不同起重能力的液压千斤顶。钢绞线、泵站等进行网架提升，千斤顶提升法亦可分为单提网架法、网架提升法、升梁抬网法以及滑模提升法，见表7-4。

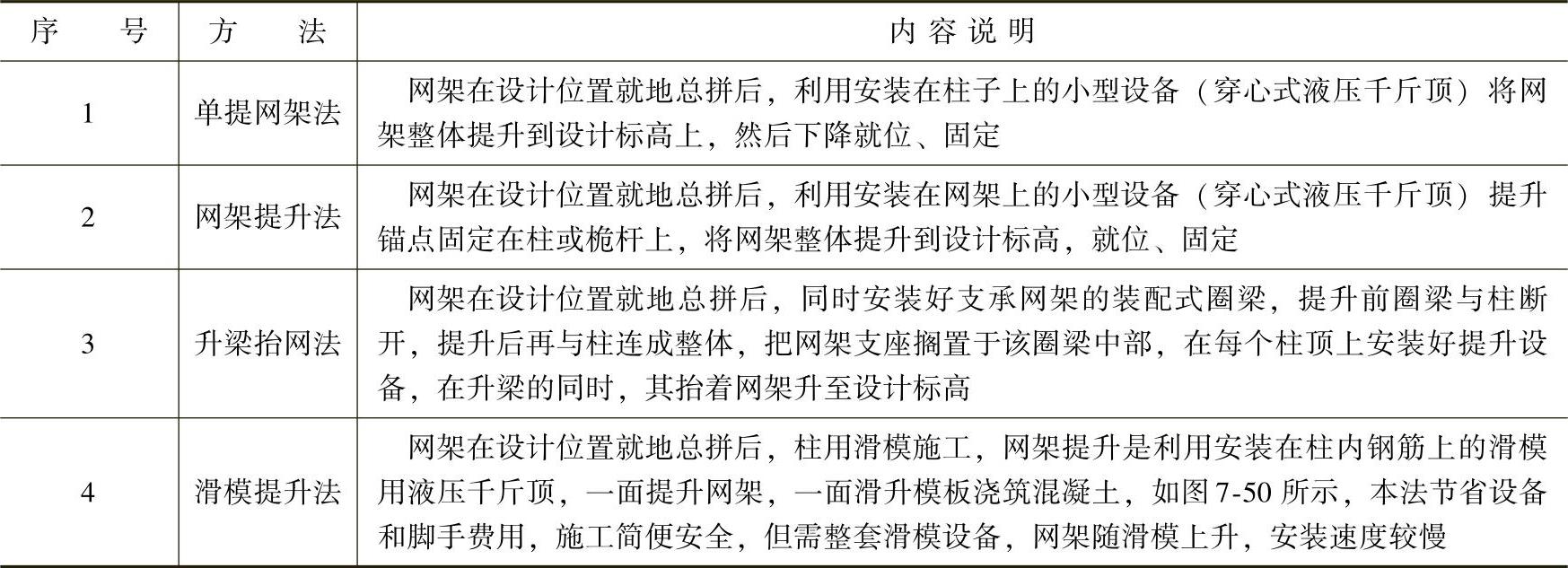

表7-4 千斤顶提升法

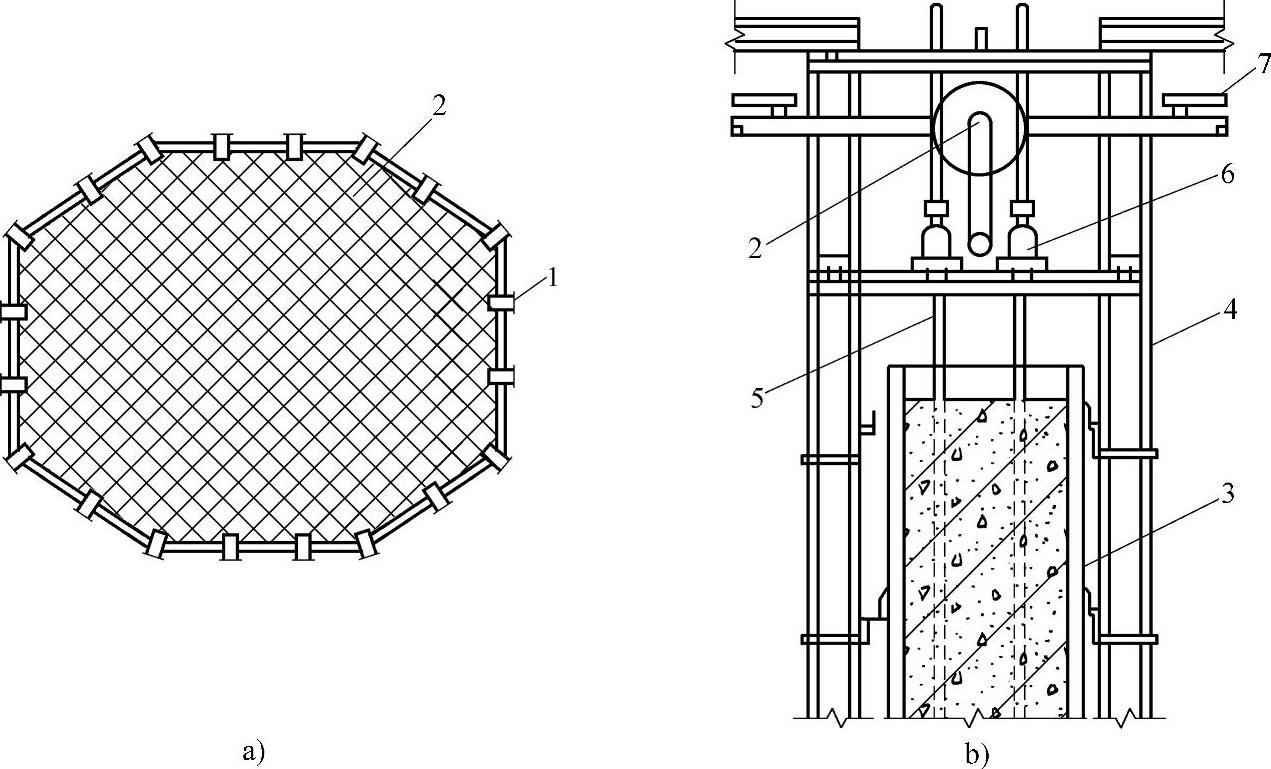

图7-50 滑模提升法

a）网架平面 b）滑模装置

1—柱 2—网架 3—滑动模板 4—提升架 5—支承杆 6—液压千斤顶 7—操作台

2.钢网架升板机提升法

钢网架升板机提升法是指网架结构在地面上就位拼装成整体后，用安装在柱顶横梁上的升板机，将网架垂直提升到设计标高以上，安装支承托梁后，落位固定。此法不需大型吊装设备，机具和安装工艺简单，提升平稳，提升差异小，同步性好，劳动强度低，工效高，施工安全，但需较多提升机和临时支承短钢柱、钢梁，准备工作量大。适用跨度50～70m，高度4m以上，重量较大的大、中型周边支承网架屋盖。

（1）提升设备布置

在结构柱上安装升板工程用的电动穿心式提升机，将地面正位拼装的网架直接整体提升到柱顶横梁就位，如图7-51所示。

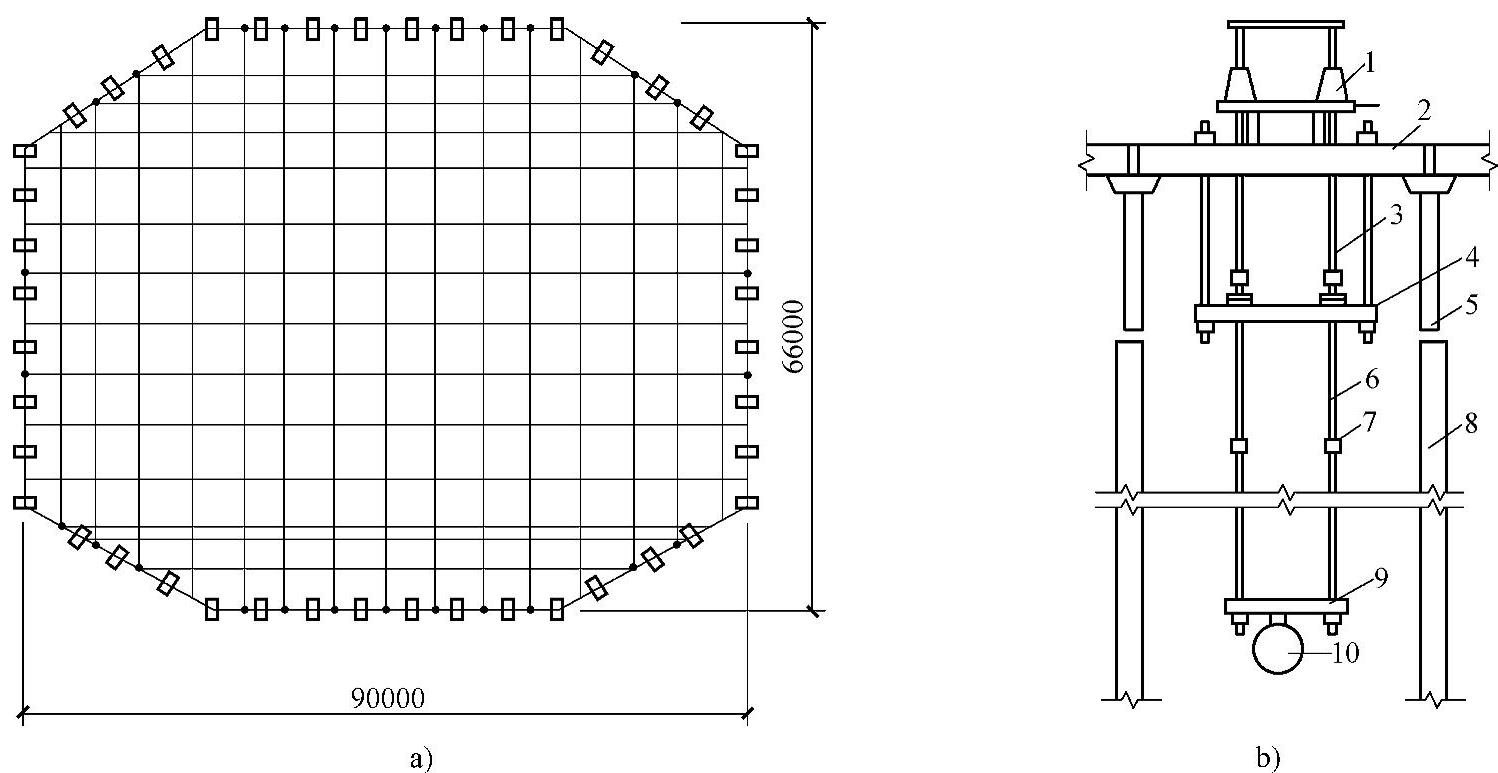

图7-51 升板机提升法示意图

a）平面布置法 b）提升装置

1—提升机 2—上横梁 3—螺杆 4—下横梁 5—短钢柱 6—吊杆 7—接头 8—柱 9—横吊梁 10—支座钢球

提升点设在网架四边，每边7～8个。提升设备的组装系在柱顶加接短钢柱上安工字钢上横梁，每一吊点安放一台300kN电动穿心式提升机，提升机的螺杆下端连接多节长1.8m的吊杆，下面连接横吊梁，梁中间用钢销与网架支座钢球上的吊环相连接。在钢柱顶上的上横梁处，又用螺杆连接着一个下横梁，作为拆卸杆时的停歇装置。

（2）提升过程

当提升机每提升一节吊杆后（升速为3cm/min），用U形卡板塞入下横梁上部和吊杆上端的支承法兰之间，卡住吊杆，卸去上节吊杆，将提升螺杆下降与下一节吊杆接好，再继续上升，如此循环往复，直到网架升至托梁以上，然后把预先放在柱顶牛腿的托梁移至中间就位，再将网架下降于托梁上，即告完成。

网架提升时应同步，每上升60～90cm观测一次，控制相邻两个提升点高差不大于25mm。
