【摘要】：整体吊装法以吊装焊接球节点网架为宜，尤其是三向网架的吊装。多机抬吊通常采用四台起重机联合作业，将地面错位拼装好的网架整体吊升到柱顶后，在空中进行移位落下就位安装。采用独脚拔杆吊升法时，支承屋盖结构的柱与拔杆应在屋盖结构拼装前竖立。独脚拔杆吊升法所需的设备多，劳动量大，然而对于吊装高、重、大的屋盖结构，特别是大型网架较为适宜。

整体吊装法是指网架在地面总拼后，采用单根或多根桅杆，一台或多台起重机进行吊装就位的施工方法。整体吊装法主要适用于各种类型的网架结构，吊装时可在高空平移或旋转就位。该方法不需要搭设高的拼装架，高空作业少，并且易于保证接头焊接质量，然而，需要起重能力大的设备，吊装技术也复杂。整体吊装法以吊装焊接球节点网架为宜，尤其是三向网架的吊装。

1.多机抬吊作业

多机抬吊施工中布置起重机时需要考虑各台起重机的工作性能和网架在空中移位的要求。起吊前要测出每台起重机的起吊速度，以便起吊时掌握，或每两台起重机的吊索用滑轮连通。这样，当起重机的起吊速度不一致时，可由连通滑轮的吊索自行调整。

若网架重量较轻，或四台起重机的起重量均能满足要求时，宜将四台起重机布置在网架的两侧，这样只要四台起重机将网架垂直吊升超过柱顶后，旋转一小角度，即可完成网架空中移位要求。

多机抬吊通常采用四台起重机联合作业，将地面错位拼装好的网架整体吊升到柱顶后，在空中进行移位落下就位安装。多机抬吊的方法通常有以下两种（图7-44）：

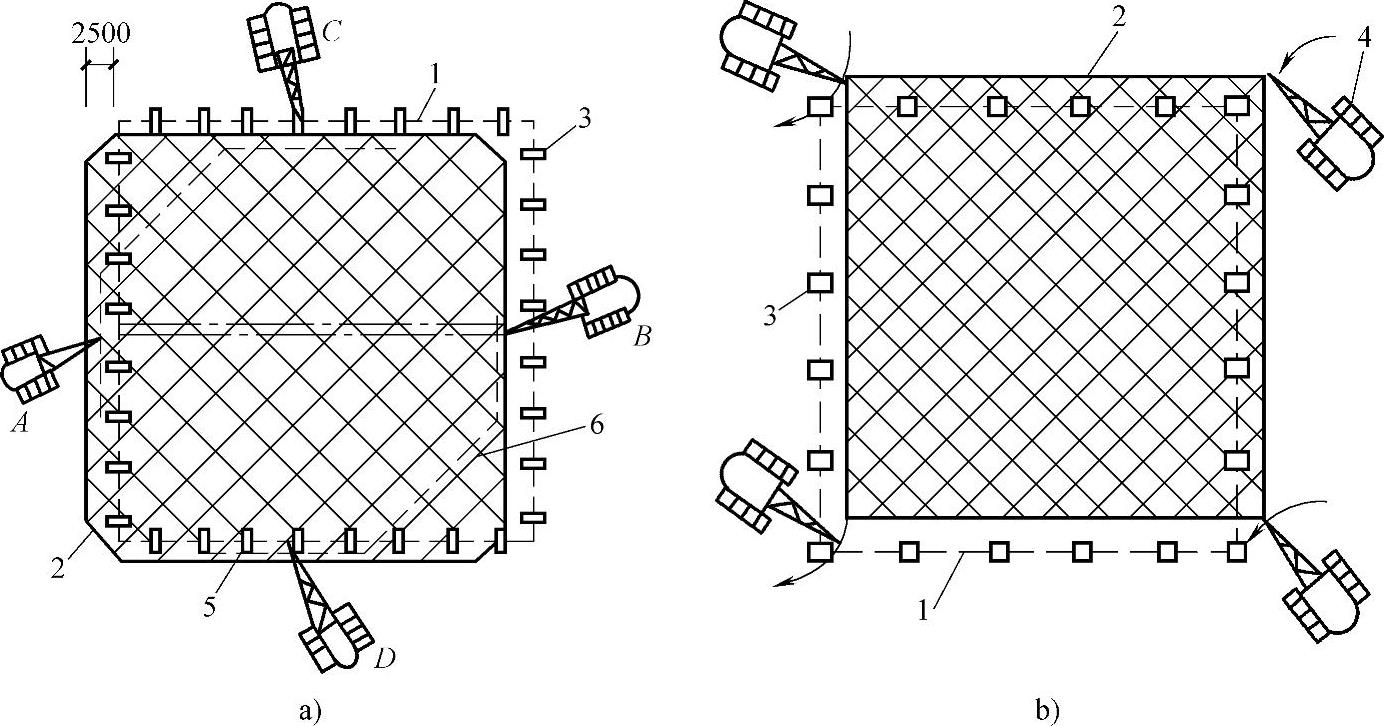

图7-44 多机抬吊网架

a）四侧抬吊 b）两侧抬吊

1—网架安装位置 2—网架拼装位置 3—柱 4—履带式起重机 5—吊点 6—串通吊索

（1）四侧抬吊

四侧抬吊为防止起重机因升降速度不一而产生不均匀荷载，在每台起重机设两个吊点，每两台起重机的吊索互相用滑轮串通，使各吊点受力均匀，网架平稳上升。

当网架提到比柱顶高30cm时，进行空中移位，起重机A一边落起重臂，一边升钩；起重机B一边升起重臂，一边落钩；C、D两台起重机则松开旋转刹车跟着旋转，待转到网架支座中心线对准柱子中心时，四台起重机同时落钩，并通过设在网架四角的拉索和倒链拉动网架进行对线，将网架落到柱顶就位。

（2）两侧抬吊

两侧抬吊是采用四台起重机将网架吊过柱顶同时向一个方向旋转一定距离，即可就位。

多机抬吊作业准备工作简单，安装较快速方便，适于跨度40m左右，高度2.5m左右的中、小型网架屋盖的吊装。四侧抬吊法移位较平稳，但操作较复杂，两侧抬吊法空中移位较方便，然而平稳性较差一些，两种吊法都需要多台起重设备，操作技术要求较严。

2.独脚拔杆吊升作业

独脚拔杆吊升法是多机抬吊的另一种形式。它是采用多根独脚拔杆，将地面错位拼装的网架吊升超过柱顶进行空中移位后落位固定。采用独脚拔杆吊升法时，支承屋盖结构的柱与拔杆应在屋盖结构拼装前竖立。独脚拔杆吊升法所需的设备多，劳动量大，然而对于吊装高、重、大的屋盖结构，特别是大型网架较为适宜。
